RX-TIMBER Glued-Laminated Beam

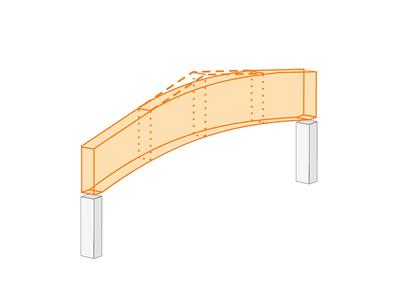

Il programma RX-TIMBER Glued-Laminated Beam è un software di analisi strutturale specializzato per la progettazione di travi in legno lamellare incollato. Ti supporta nella progettazione di travi in legno lamellare a campata lunga di otto diversi tipi di travi (parallela, copertura a una falda, trave a doppia rastremazione e altri). È possibile considerare elementi di irrigidimento tipici per la trazione trasversale; ad esempio, barre di acciaio incollate.

Es ermöglicht Ihnen die Durchführung von Nachweisen im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit nach EN 1995-1-1 (EC 5) und optional auch nach DIN 1052:2008-12. Das Programm bietet Ihnen eine umfangreiche Bibliothek für Materialgüten, Lastgeneratoren für Wind- und Schneelasten und unterstützt den Brandschutznachweis.

Verifica di travi in legno lamellare incollato

Totale voci: 4

RX-TIMBER Glued-Laminated Beam | Caratteristiche

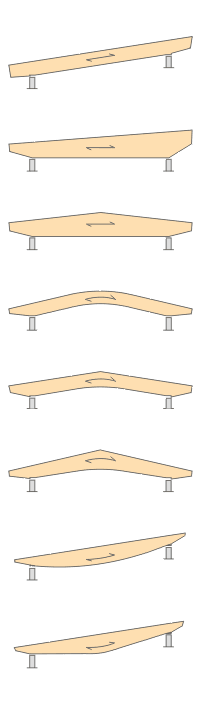

Verifica dei seguenti tipi di travi:
- Trave parallela
- Trave di copertura a una falda
- Trave a doppia rastremazione
- Travi ad arco
- Trave centinata con altezza costante
- Trave centinata con altezza variabile
- Trave a ventre di pesce - Parabolica
- Trave di pesce - Lineare con arrotondamento nell'area centrale
Travi asimmetriche con e senza sbalzi
Disposizione di un cuneo di colmo libero
Considerazione facoltativa degli elementi di irrigidimento per la trazione trasversale
Sono disponibili due tipi di verifica per gli elementi di irrigidimento riguardanti la trazione trasversale:
- Strutturale se necessario
- Assorbimento completo delle tensioni di trazione trasversale
Calcolo del numero richiesto di elementi di irrigidimento per la trazione trasversale e rappresentazione grafica della disposizione nella trave
Input geometrico semplice con grafici illustrativi
Generazione conveniente di carichi da neve secondo EN 1991-1-3 o DIN 1055:2005, parte 5
Determinazione automatica dei carichi del vento secondo EN 1991-1-4 o DIN 1055:2005, parte 4
Casi di carico e applicazioni di carico definiti dall'utente
Generazione automatica di tutte le possibili combinazioni di carico
Collegamento a MS Excel e accesso tramite interfaccia COM
Libreria dei materiali per entrambe le norme
Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
Ampia libreria di carichi permanenti
Assegnazione di una struttura alla classe di servizio e specificazione delle categorie della classe di servizio
Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
Icona Info che indica il la riuscita o meno della verifica
Scale di riferimento dei colori nelle tabelle dei risultati
Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
Interfaccia DXF per la preparazione di documenti di produzione in CAD
Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.

RX-TIMBER Glued-Laminated Beam | Input

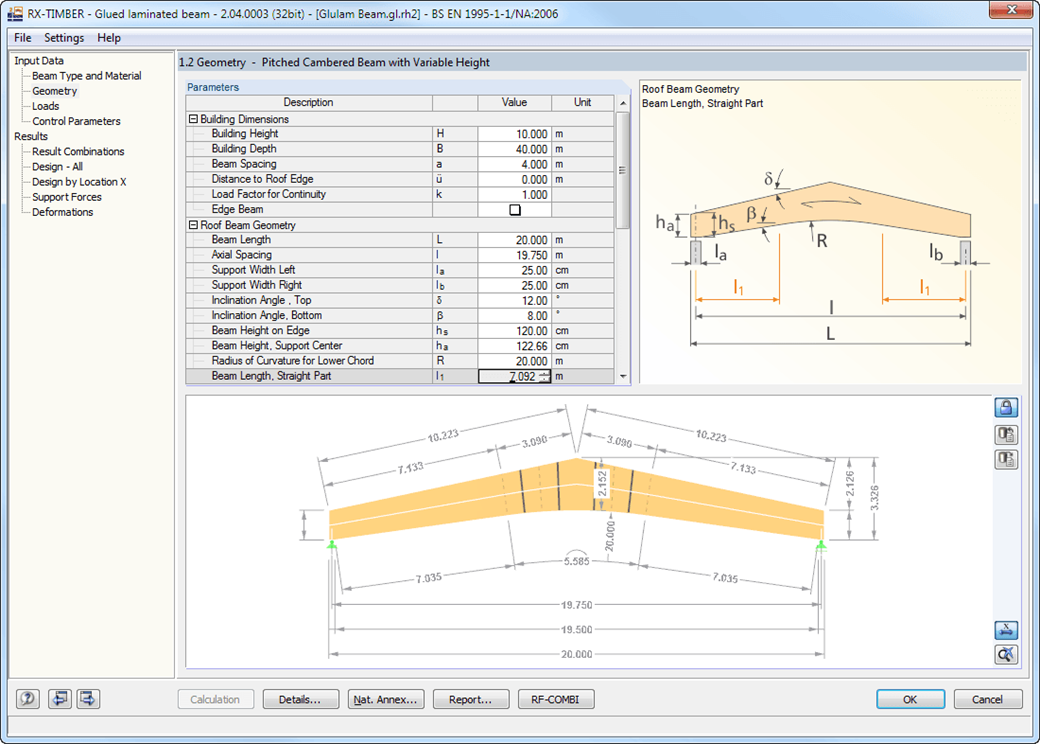

Sono disponibili varie opzioni per la modellazione delle travi. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente. L'inflessione degli sbalzi può essere impostata nel progetto allo stato limite di esercizio, indipendentemente dall'inflessione nella campata.

La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Tutte le classi di materiali specificate nella EN 1995-1-1: 2004 (EC 5) o nella DIN 1052:2008-12 e nell'Appendice nazionale selezionata sono disponibili per legno lamellare incollato, legno duro e legno di conifere. Inoltre, è possibile generare una classe di resistenza con proprietà del materiale definite dall'utente per ampliare la libreria. I carichi permanenti (ad esempio, la struttura del tetto) possono anche essere inseriti utilizzando la libreria dei materiali completa ed estensibile.

I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. I casi di carico sono visualizzati graficamente e sovrapposti in combinazioni di carico generate automaticamente secondo EN 1990, DIN 1055-100 o DIN 1052. In questo modo, i dati di input richiesti sono ridotti al minimo. Tuttavia, è anche possibile inserire le specifiche del carico manualmente.

RX-TIMBER Glued-Laminated Beam | progettazione

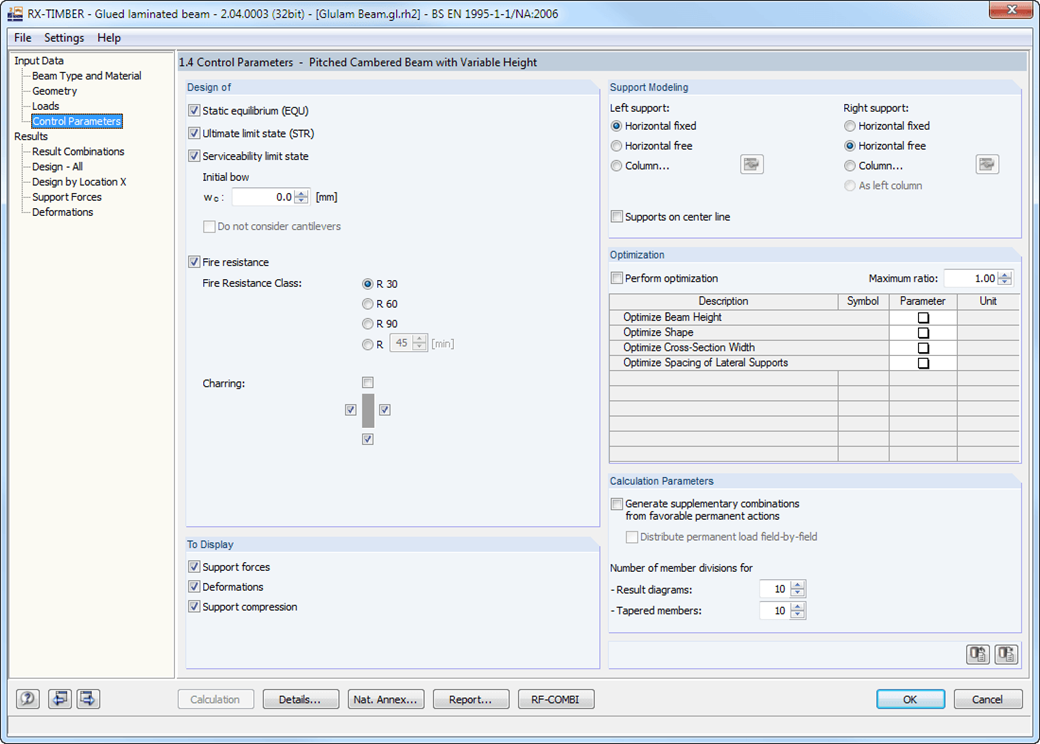

Il modulo RX-TIMBER Glued-Laminated Beam permette le seguenti impostazioni di calcolo:

Verifica di SLU, SLE e/o resistenza al fuoco
- Selezione dei progetti da eseguire
- Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
- Modifica dei valori limite raccomandati per l'analisi degli spostamenti generalizzati
- Definizione dei parametri per il progetto della protezione al fuoco eseguito secondo il metodo semplificato (opzionalmente per F 30‑B,F 60‑B, F 90‑B o definito dall'utente)
- Determinazione del momento ribaltante per cerniere esterne
Definizione delle condizioni di vincolo della trave
Ottimizzazione della trave con:
- Modifica dell'altezza della trave
- Modifica della superficie visibile della trave
- larghezza della sezione trasversale
- Interasse dei vincoli esterni

RX-TIMBER Glued-Laminated Beam | Risultati

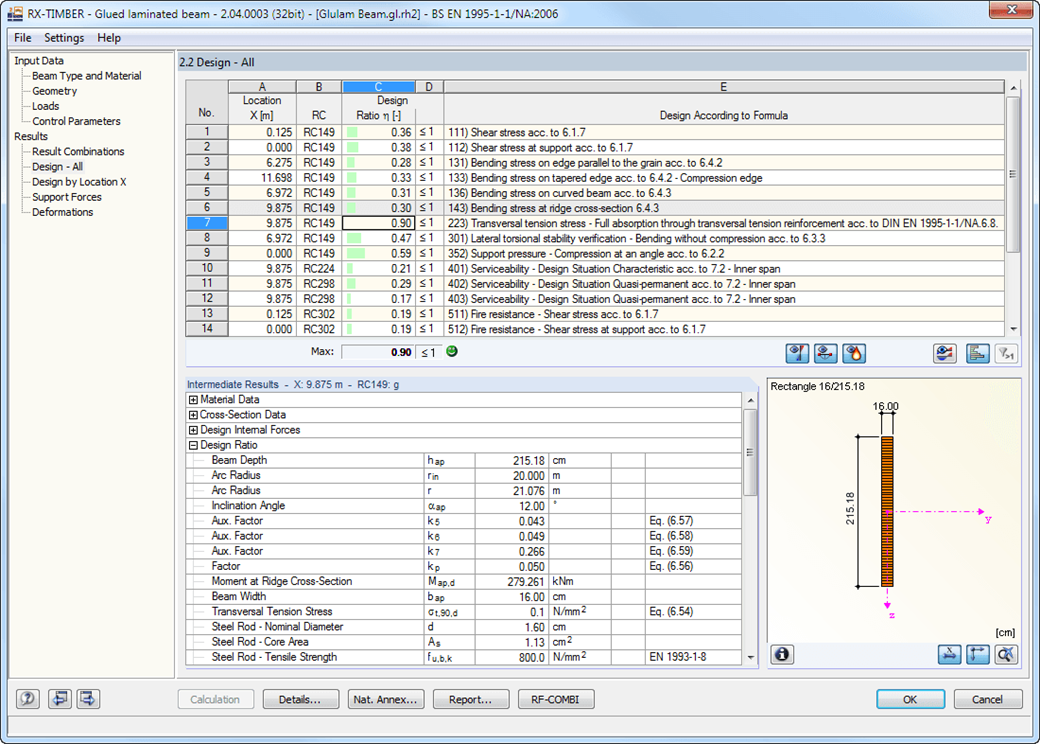

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri.

Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
