RX-TIMBER Glued-Laminated Beam

Program RX-TIMBER Glued-Laminated Beam to specjalistyczne oprogramowanie do wymiarowania belek z drewna klejonego warstwowo. Program pomaga w projektowaniu ośmiu różnych typów belek z drewna klejonego warstwowo o dużej rozpiętości (równoległa, dach jednospadowy, belka zwężona z obu stron i inne). W przypadku rozciągania poprzecznego można uwzględnić typowe elementy usztywniające, na przykład wklejane stalowe pręty.

Umożliwia przeprowadzenie obliczeń stanu granicznego nośności i użytkowalności zgodnie z EN 1995-1-1 (EC 5) oraz opcjonalnie również zgodnie z DIN 1052:2008-12. Program posiada obszerną bibliotekę klas materiałów, generatory obciążeń dla obciążenia wiatrem i śniegiem oraz wspomaga obliczenia odporności ogniowej.

Projektowanie belek klejonych warstwowo

Ogółem: 4

RX-TIMBER Glued-Laminated Beam | Funkcje

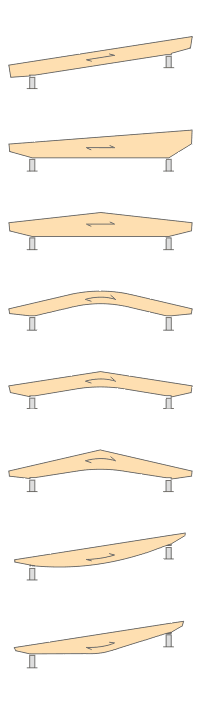

Obliczenia następujących typów belek:
- Belka prosta
- Dźwigar jednospadowy (trapezowy)
- Dźwigar dwuspadowy (dwutrapezowy)
- Belka łukowa
- Dźwigar zakrzywiony o zmiennym przekroju i stałej wysokości
- Dźwigar zakrzywiony o zmiennym przekroju i zmiennej wysokości
- Belka o zmiennym przekroju - Paraboliczna
- Belka typu „ryba” - liniowa z zaokrągleniem w obszarze środkowym
Niesymetryczne belki ze wspornikami i bez
Układ luźnego klina kalenicowego

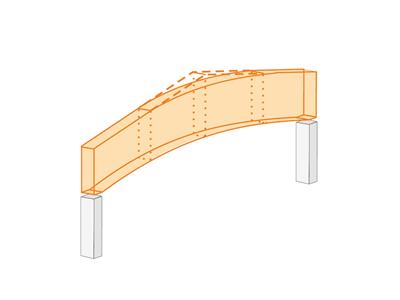

Opcjonalne uwzględnienie elementów usztywniających dla rozciągania poprzecznego
Dostępne są dwa typy obliczeń dla elementów usztywniających ze względu na rozciąganie poprzeczne:
- Konstrukcyjny, jeśli jest wymagany
- Pełne przejęcie poprzecznych naprężeń rozciągających
Obliczanie wymaganej liczby elementów usztywniających dla rozciągania poprzecznego i graficzne przedstawienie układu w belce
Proste wprowadzanie geometrii dzięki grafice
Wygodne generowanie obciążeń śniegiem zgodnie z EN 1991-1-3 lub DIN 1055:2005, Część 5
Automatyczne określanie obciążenia wiatrem zgodnie z EN 1991-1-4 lub DIN 1055:2005, Część 4
Przypadki obciążeń i zastosowania obciążeń zdefiniowane przez użytkownika
Automatyczne generowanie wszystkich możliwych kombinacji obciążeń
Połączenie z MS Excel i dostęp przez interfejs COM
Biblioteka materiałów dla obu norm
Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
- DIN EN 1995-1-1/NA:2013-08 (Niemcy)
- NBN EN 1995-1-1/ANB:2012-07 (Belgia)
- DK EN 1995-1-1/NA:2011-12 (Dania)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francja)
- UNI EN 1995-1-1/NA:2010-09 (Włochy)
- NEN EN 1995-1-1/NB:2007-11 (Holandia)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polska)
- SS EN 1995-1-1 (Szwecja)
- STN EN 1995-1-1/NA:2008-12 (Słowacja)
- SIST EN 1995-1-1/A101:2006-03 (Słowenia)
- CSN EN 1995-1-1:2007-09 (Republika Czeska)
- BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
Obszerna biblioteka obciążeń stałych
Przypisanie konstrukcji do klasy użytkowania oraz określenie kategorii klasy użytkowania
Określanie stopni wykorzystania, sił podporowych i odkształceń
Ikona informująca o pomyślnym lub nieudanym obliczeniu
Kolorowe skale odniesienia w tabelach wyników
Bezpośredni eksport danych do aplikacji MS Excel
Interfejs DXF do przygotowywania dokumentacji produkcyjnej w CAD
Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.

RX-TIMBER Glued-Laminated Beam | Wprowadzanie danych

Dostępnych jest wiele opcji modelowania belek. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie. Ugięcie wsporników można zadać w stanie granicznym użytkowalności, niezależnie od ugięcia w przęśle.

Z bazy danych można wybierać żądany typ drewna. Wszystkie klasy materiałów określone w EN 1995-1-1: 2004 (EC 5) lub DIN 1052:2008-12 oraz w wybranym załączniku krajowym są dostępne dla drewna klejonego warstwowo oraz drewna liściastego i iglastego. Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika. Obciążenia stałe (na przykład konstrukcja dachu) można również wprowadzać za pomocą obszernej biblioteki materiałów z możliwością rozszerzania.

Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Przypadki obciążeń są przedstawiane graficznie i nakładane w automatycznie generowanych kombinacjach obciążeń zgodnie z EN 1990, DIN 1055-100 lub DIN 1052. W ten sposób wymagane dane wejściowe są zredukowane do minimum. Specyfikacje obciążenia można jednak wprowadzić również ręcznie.

RX-TIMBER Glued-Laminated Beam | obliczenia

W module można zdefiniować następujące typy obliczeń:

Obliczanie SGN, SGU i/lub odporności ogniowej
- Wybór przeprowadzanych obliczeń
- Wybór, czy zostaną określone siły podporowe i deformacje
- Dostosowywanie zalecanych wartości według równań od (40) do (42) dla analizy deformacji
- Definiowanie parametrów dla obliczeń odporności ogniowej prowadzonych według metody uproszczonej (opcjonalnie dla F 30-B,F 60-B, F 90-B oraz definicji użytkownika)
- Określanie momentu wygięcia dla podpory obrotowej
Definiowanie warunków podporowych dla belki
Optymalizacja belki poprzez:
- Modyfikowanie wysokości belki
- Modyfikowanie powierzchni belki
- szerokość przekroju
- Rozstaw podpór bocznych

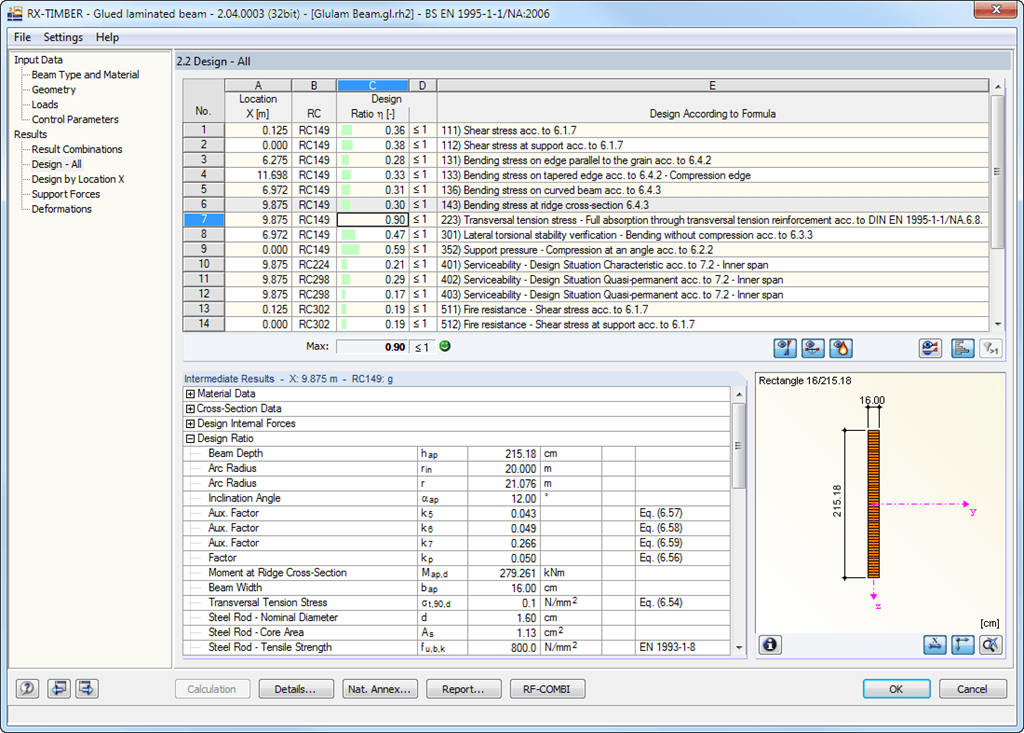

RX-TIMBER Glued-Laminated Beam | Wyniki

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów.

Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
