RX-TIMBER Glued-Laminated Beam

O programa RX-TIMBER Glued-Laminated Beam é um software de cálculo estrutural especializado para o dimensionamento de vigas de madeira laminada colada. Permite-lhe realizar o dimensionamento de vigas laminadas coladas com grandes vãos para oito diferentes tipos de vigas (viga paralela, viga de cobertura de uma água, viga de cobertura de duas águas etc.). É também possível considerar reforços típicos de tração transversal (por exemplo, barras de aço coladas).

Permite-lhe realizar as verificações dos estados limite último e de utilização de acordo com a EN 1995-1-1 (EC 5) e opcionalmente também de acordo com a DIN 1052:2008-12. O programa oferece-lhe uma biblioteca extensa de classes de materiais, geradores de cargas para cargas de vento e neve, bem como apoio para a verificação de resistência ao fogo.

Dimensionamento de vigas laminadas coladas

Total de itens: 4

RX-TIMBER Glued-Laminated Beam | Funções

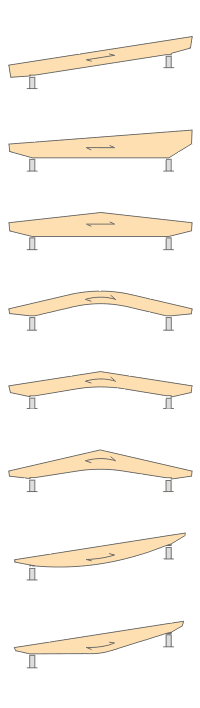

Dimensionamento dos seguintes tipos de viga:
- Viga paralela
- Viga de cobertura de uma água
- Viga de cobertura de duas águas com banzo inferior reto
- Viga arqueada
- Viga de cobertura de duas águas com altura constante
- Viga de cobertura de duas águas com altura variável
- Viga em ventre de peixe – parabólico
- Viga em ventre de peixe – linear com arredondamentos na zona central
Cálculo de vigas assimétricas com e sem consolas
Disposição de um bordo de cumeeira solta
Opção para considerar elementos de reforço para tração transversal
Dois tipos de verificação disponíveis para elementos de reforço de tração transversal:
- Construtiva, caso necessário
- Absorção total das tensões de tração transversal
Cálculo do número necessário de elementos de reforço para tração transversal e representação gráfica da disposição na viga
Entrada simples da geometria com gráficos úteis
Geração confortável das cargas de neve de acordo com EN 1991-1-3 ou DIN 1055:2005, parte 5
Determinação automática das cargas de vento de acordo com EN 1991-1-4 ou DIN 1055:2005, parte 4
Possibilidade de definir casos de carga e aplicações de carga personalizados
Geração automática de qualquer tipo de combinação de cargas
Ligação ao MS Excel, controlável através de interface COM
Biblioteca de materiais para ambas as normas
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
- DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
- CSN EN 1995-1-1:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Biblioteca extensa para cargas permanentes
Atribuição de estruturas portantes para classes de utilização e especificação de categorias de classes de utilização
Determinação de quocientes de verificação, forças nos apoios e deformações
Breve informação sobre verificações cumpridas e não cumpridas
Escalas de referência coloridas nas janelas de resultados
Exportação direta de dados para o MS Excel
Interface DXF para criação de documentos de produção em CAD
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.

Mais sobre o RX-TIMBER Glued-Laminated Beam | Entradas

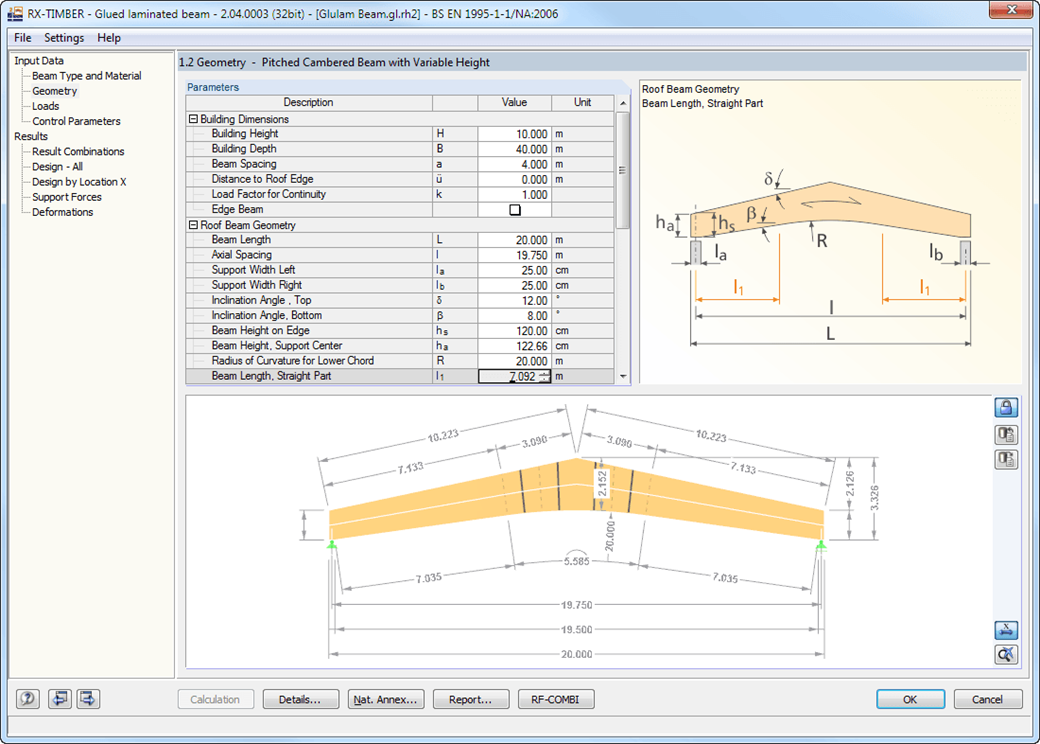

Para a modelação da viga, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. A flecha das consolas pode ser definida na verificação do estado limite de utilização, independentemente da flecha no vão.

Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas em EN 1995-1-1 (EC5) e nos anexos nacionais selecionados estão disponíveis para madeira laminada colada, frondosa e conífera. Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais. Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura), pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida.

Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo EN 1990, DIN 1055-100 ou DIN 1052. A entrada de dados é, por isso, reduzida a um mínimo. A definição manual de cargas é também possível.

Mais sobre o RX-TIMBER Glued-Laminated Beam | Dimensionamento

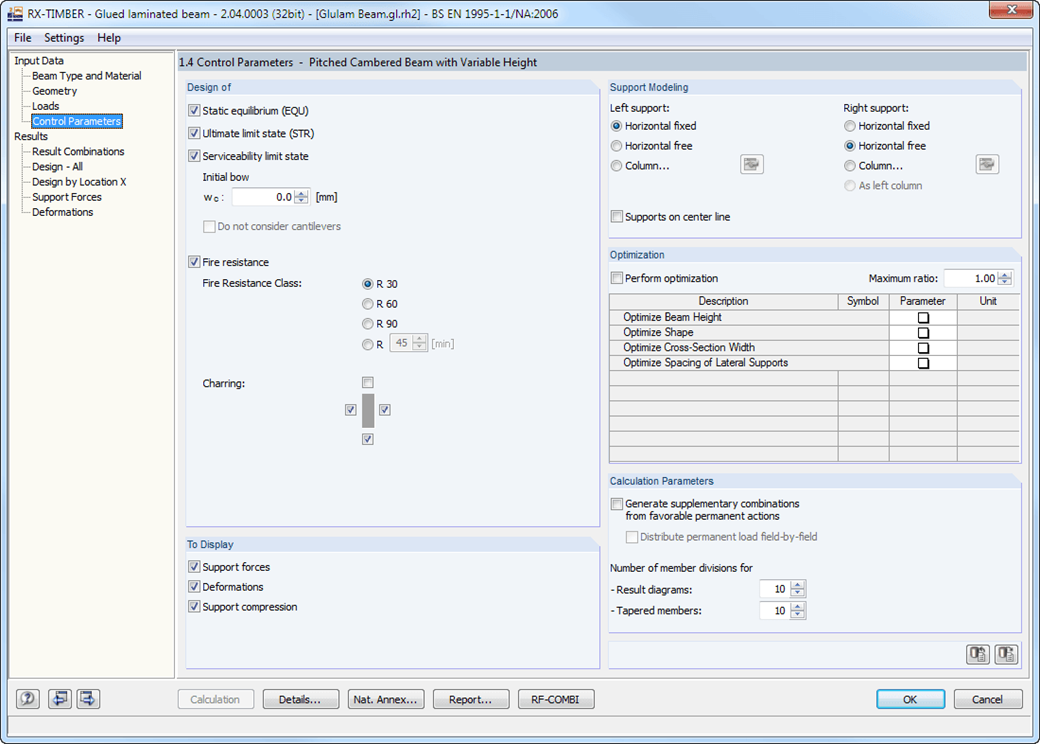

No módulo RX-TIMBER Glued-Laminated Beam, podem ser definidas as seguintes especificações para o cálculo:

Verificação do estado limite último, estado limite de utilização e/ou proteção contra incêndio
- Seleção das verificações que devem ser efetuadas
- Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
- Ajustamento dos valores limite recomendados para verificações de deformação
- Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado (opcionalmente para F 30-B,F 60-B, F 90-B e definido pelo utilizador)
- Determinação do momento derrubante para apoio de forquilha
Definição das condições de apoio da viga
Otimização da viga através de:
- Modificação da altura da viga
- Alteração da superfície de visualização da viga
- largura da secção
- Distância dos apoios laterais

Mais sobre o RX-TIMBER Glued-Laminated Beam | Resultados

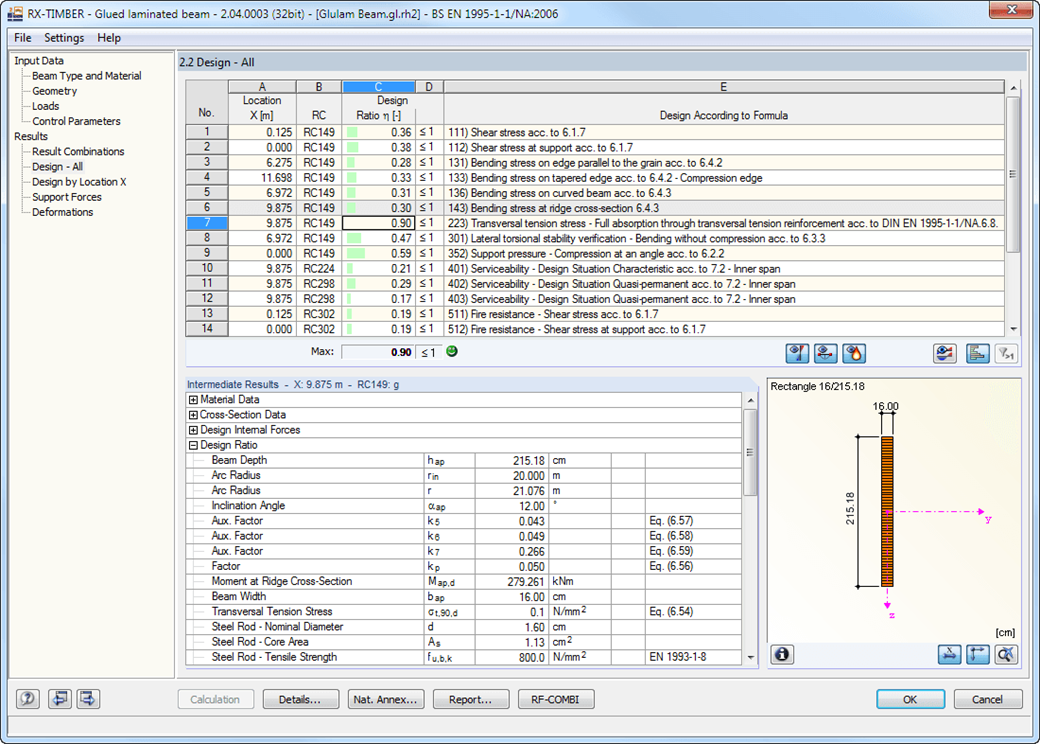

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas.

Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
