- Posouzení následujících typů nosníků:
- Přímý nosník konstantní výšky
- Nosník pultové střechy
- Sedlový nosník s rovnou dolní pásnicí
- Obloukový nosník
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pasem a proměnnou výškou
- Nosník proměnného průřezu - parabolický
- Nosník proměnného průřezu - lineární se zaoblením ve střední části
- Ošetření asymetrických nosníků s konzolami a bez konzol
- Umístění volného vrcholového klínu
- Volitelné zohlednění výztužných prvků na příčný tah
- Dva možné typy posouzení výztužných prvků na příčný tah:
- Konstrukční v případě potřeby
- Plné zachycení příčných tahů
- Výpočet požadovaného počtu výztužných prvků na příčný tah a grafické znázornění jejich uspořádání v nosníku
- Snadné zadávání geometrie s doprovodnou grafikou
- Pohodlné generování zatížení sněhem podle EN 1991-1-3 nebo DIN 1055:2005, část 5
- Automatické stanovení zatížení větrem podle EN 1991-1-4 nebo DIN 1055:2005, část 4
- Možnost zadání vlastních zatěžovacích stavů a zatížení
- Automatické generování všech možných kombinací zatížení
- Připojení k MS Excel a ovládání přes rozhraní COM
- Databáze materiálů pro obě normy
- V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
-
DIN EN 1995-1-1/NA:2013-08 (Německo)
-
NBN EN 1995-1-1/ANB:2012-07 (Belgie)
-
DK EN 1995-1-1/NA:2011-12 (Dánsko)
-
SFS EN 1995-1-1/NA:2007-11 (Finsko)
-
NF EN 1995-1-1/NA:2010-05 (Francie)
-
UNI EN 1995-1-1/NA:2010-09 (Itálie)
-
NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
-
ÖNORM B 1995-1-1:2015-06 (Rakousko)
-
PN EN 1995-1-1/NA:2010-09 (Polsko)
-
SS EN 1995-1-1 (Švédsko)
-
STN EN 1995-1-1/NA:2008-12 (Slovensko)
-
SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
-
ČSN EN 1995-1-1:2007-09 (Česká republika)
-
BS EN 1995-1-1/NA:2009-10 (Velká Británie)
-
- Rozsáhlá databáze stálých zatížení
- Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
- Stanovení využití, podporových sil a deformací
- Stručná informace o splnění, případně nesplnění daného posouzení
- Barevné referenční stupnice v tabulkách výsledků
- Přímý export dat do MS Excel
- DXF rozhraní pro přípravu výrobní dokumentace v CAD
- Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
- Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
RX-TIMBER Glued-Laminated Beam | Základní vlastnosti
![Optimalizace postranních podpor proti klopení](/cs/webimage/010495/3095179/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Porovnání deformací Bernoulliho nosníku a Timošenkova nosníku](/cs/webimage/008771/831858/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Vidlicový nosník s rozděleným zatížením (Zdroj: [3])](/cs/webimage/009690/467522/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Tuhosti dřevěné panelové stěny](/cs/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Mögliche Trägerarten](/cs/webimage/006881/1586266/000435-cs-png-png.png?mw=512&hash=169ea41089d588ffcc4dec4fec7d7c2efb1bbd75)
- Posouzení následujících typů nosníků:
- Přímý nosník konstantní výšky
- Nosník pultové střechy
- Sedlový nosník s rovnou dolní pásnicí
- Obloukový nosník
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pasem a proměnnou výškou
- Nosník proměnného průřezu - parabolický
- Nosník proměnného průřezu - lineární se zaoblením ve střední části
- Ošetření asymetrických nosníků s konzolami a bez konzol
- Umístění volného vrcholového klínu
- Volitelné zohlednění výztužných prvků na příčný tah
- Dva možné typy posouzení výztužných prvků na příčný tah:
- Konstrukční v případě potřeby
- Plné zachycení příčných tahů
- Výpočet požadovaného počtu výztužných prvků na příčný tah a grafické znázornění jejich uspořádání v nosníku
- Snadné zadávání geometrie s doprovodnou grafikou
- Pohodlné generování zatížení sněhem podle EN 1991-1-3 nebo DIN 1055:2005, část 5
- Automatické stanovení zatížení větrem podle EN 1991-1-4 nebo DIN 1055:2005, část 4
- Možnost zadání vlastních zatěžovacích stavů a zatížení
- Automatické generování všech možných kombinací zatížení
- Připojení k MS Excel a ovládání přes rozhraní COM
- Databáze materiálů pro obě normy
- V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
-
DIN EN 1995-1-1/NA:2013-08 (Německo)
-
NBN EN 1995-1-1/ANB:2012-07 (Belgie)
-
DK EN 1995-1-1/NA:2011-12 (Dánsko)
-
SFS EN 1995-1-1/NA:2007-11 (Finsko)
-
NF EN 1995-1-1/NA:2010-05 (Francie)
-
UNI EN 1995-1-1/NA:2010-09 (Itálie)
-
NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
-
ÖNORM B 1995-1-1:2015-06 (Rakousko)
-
PN EN 1995-1-1/NA:2010-09 (Polsko)
-
SS EN 1995-1-1 (Švédsko)
-
STN EN 1995-1-1/NA:2008-12 (Slovensko)
-
SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
-
ČSN EN 1995-1-1:2007-09 (Česká republika)
-
BS EN 1995-1-1/NA:2009-10 (Velká Británie)
-
- Rozsáhlá databáze stálých zatížení
- Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
- Stanovení využití, podporových sil a deformací
- Stručná informace o splnění, případně nesplnění daného posouzení
- Barevné referenční stupnice v tabulkách výsledků
- Přímý export dat do MS Excel
- DXF rozhraní pro přípravu výrobní dokumentace v CAD
- Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
- Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
![Eingabemaske 1.4 Steuerungsparameter](/cs/webimage/006883/1586331/000437-cs-png-png.png?mw=512&hash=47fd6ca8e926b78aea9f2c391239d62076e5d6eb)
V programu RX-TIMBER Glued-Laminated Beam lze definovat následující nastavení výpočtu:
- Posouzení MSÚ, MSP a/nebo požární odolnosti
- Výběr požadovaných posouzení
- Nastavení zobrazení podporových sil a deformací
- Přizpůsobení doporučených mezních hodnot deformační analýze
- Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody (volitelně pro F 30-B, F 60-B, F 90-B a uživatelsky definované)
- Stanovení momentu klopení pro vidlicové podepření
- Definice podporových podmínek nosníku
- Optimalizace nosníku prostřednictvím:
- Úpravy výšky nosníku
- Úpravy plochy nosníku
- šířka průřezu
- Odstupu bočních podepření
![Ergebnismaske 2.2 Nachweise - Alle](/cs/webimage/006884/1586363/000438-cs-png-png.png?mw=512&hash=03e5974bcf54aa50d205e0cfa3f55d43393c5102)
Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků.
Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.
Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.

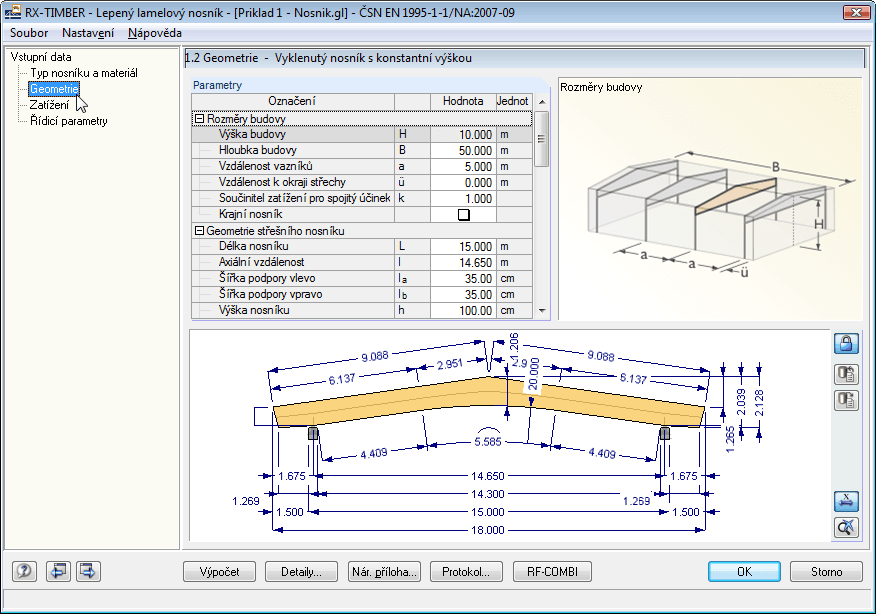

![Eingabemaske 1.2 Geometrie](/cs/webimage/006882/1586300/000436-cs-png-png.png?mw=512&hash=ab82fc9b839202663252ddfbbd32b9fa05f7d3bf)
Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Pro posouzení mezního stavu použitelnosti je možné nastavit průhyb konzoly nezávisle na průhybu pole nosníku.
Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů uvedené v EN 1995-1-1:2004 (EC 5) nebo DIN 1052:2008-12 a ve vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Stálá zatížení (např. střešní konstrukce) lze zadat také pomocí rozsáhlé a rozšiřitelné databáze materiálů.
Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EN 1990, DIN 1055-100 nebo DIN 1052. Tím se požadovaná vstupní data redukují na minimum. Zatížení lze definovat také ručně.
