RX-TIMBER Purlin

RX-TIMBER Purlin posuzuje nosníky pro mezní stav únosnosti, použitelnosti a požární odolnost podle EN 1995‑1‑1 nebo DIN 1052:2008‑12.

Kromě automatického a přesného generování zatížení včetně příslušných kombinací daných stavů vám tento program také nabízí výpočet potřebných spojovacích prostředků v oblasti spojů.

Posouzení vaznic a spojitých nosníků

Celkový počet: 4

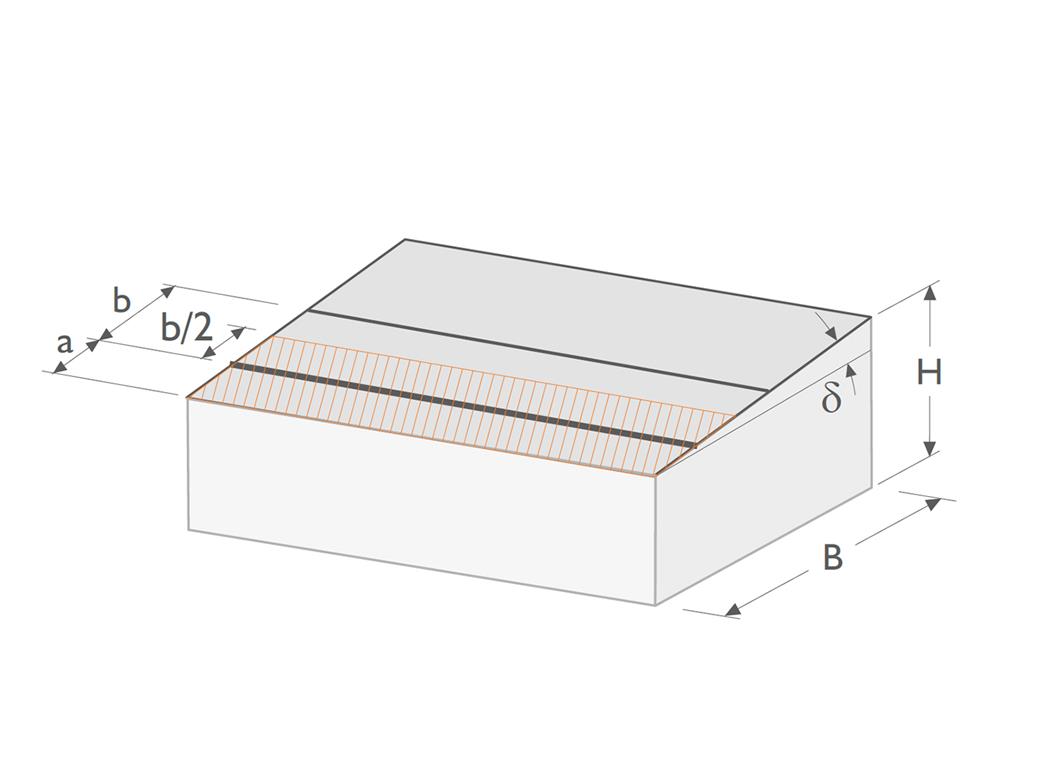

Eigenständiges Programm RX-HOLZ Pfette | Vazba vaznic a spojitých nosníků

RX-TIMBER Purlin | Základní vlastnosti

Posouzení následujících geometrických modelů:
- Prostý nosník s konzolami a bez konzol
- Spojitý nosník s konzolami a bez konzol
- Gerberův nosník s konzolami a bez konzol
Automatické generování zatížení větrem a sněhem
Automatické vytváření požadovaných kombinací pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti
V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
- DIN EN 1995-1-1/NA:2013-08 (Německo)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
- ČSN EN 1995-1-1:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
Možnosti optimalizace lze zohlednit nastvením parametrů podle příslušné normy:
- Redukce posouvajících sil u osamělého zatížení v blízkosti podpory
- Redukce posouvajících sil u zatížení působícího v nejvyšším bodě průřezu
- Redistribuce momentů v oblasti podepření
- Redukce torzního namáhání uživatelskou specifikací momentu
- Zvýšení ohybové pevnosti při namáhání ve směru lepených spár lamel nebo kolmo na tento směr
Snadné zadávání geometrie s doprovodnou grafikou
Rozsáhlá databáze materiálů pro obě normy
Volitelné rozšíření databáze materiálů o další materiály
Rozsáhlá databáze stálých zatížení
Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
Stanovení využití, podporových sil a deformací
Stručná informace o splnění, případně nesplnění daného posouzení
Barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel
Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
Přímý import dat ve formátu stp z různých CAD programů

RX-TIMBER Purlin | Údaje

Při modelování nosníku jsou k dispozici různé varianty. Výběrem typu střechy se určí vhodná poloha vaznice pro generování zatížení větrem a sněhem.

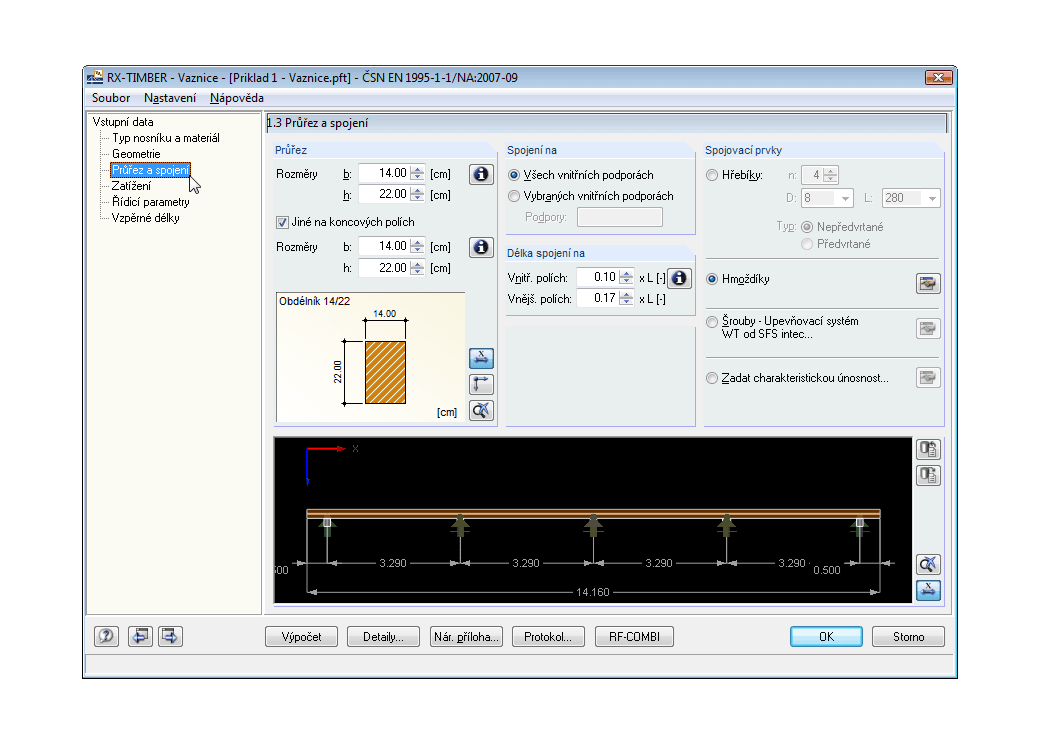

U typu nosníku lze vybrat spojitý nosník nebo vaznici. V případě spojitého nosníku je možné definovat podmínky kloubového podepření nosníků. V případě vaznice nelze měnit podmínky kloubového podepření. V tomto případě se zohlední dvojitý průřez pro oblast spojení. Navíc je k dispozici řada spojovacích prvků:

Hřebíky (předvrtané / nepředvrtané)
Hmoždíky různých typů
Šrouby – upevňovací systém WT od firmy SFS intec
Uživatelské zadání pomocí charakteristické únosnosti

Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů specifikované v EC 5 pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Kromě toho máte možnost vygenerovat třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu, a rozšířit tak databázi.Pro zadání stálých zatížení (např. střešní konstrukce) lze také použít rozsáhlou a rozšiřitelnou databázi materiálů.

Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Informační tlačítka zobrazí mapy s větrnými a sněhovými oblasti dané země. Příslušná zóna se vybere dvojitým kliknutím. Pro kontrolu zadaných údajů jsou zatěžovací stavy znázorněny graficky.

Zatížení lze definovat také ručně. Podle vygenerovaných zatížení program automaticky vytvoří kombinace pro mezní stav únosnosti a použitelnosti a pro posouzení požární odolnosti na pozadí.

RX-TIMBER Purlin | Dimenzování,

Při posouzení se posuzuje tah a tlak podél vláken, ohyb, ohyb a tah nebo tlak a smyk od posouvající síly s kroucením a bez kroucení. Posouzení probíhá na úrovni návrhových hodnot napětí. Pro posouzení prutů vystavených vzpěru nebo klopení podle metody náhradního prutu uvažuje program osový tlak, ohyb s tlakem a bez tlaku a ohyb s tahem.

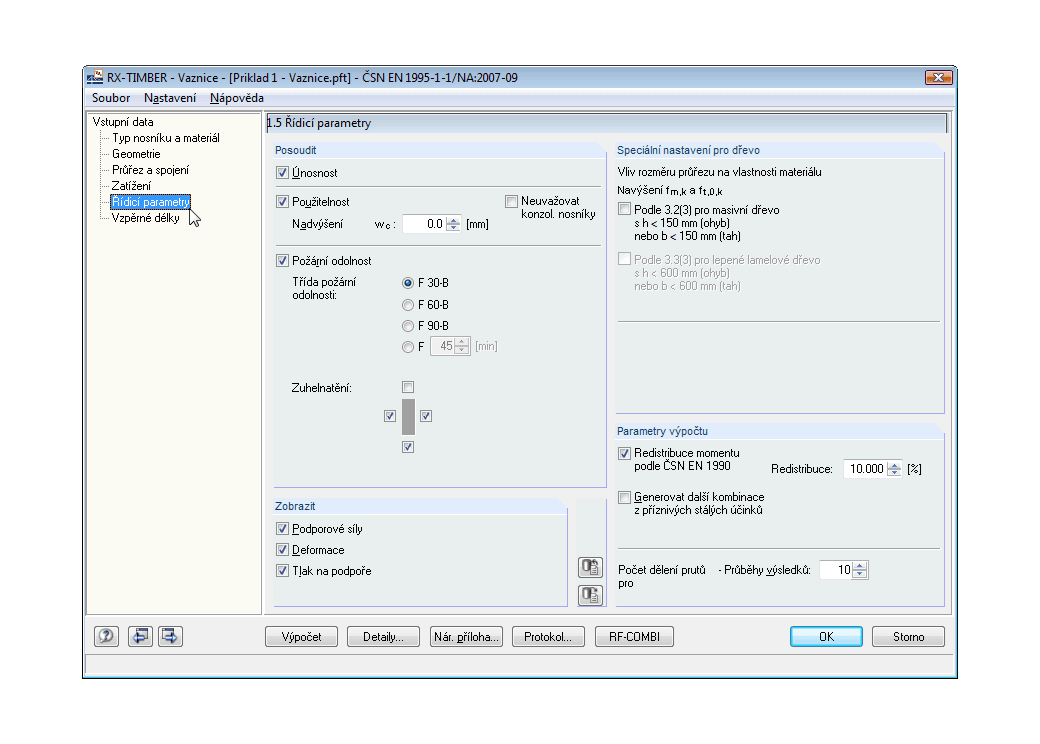

Dále se stanoví průhyb v charakteristických a kvazistálých návrhových situacích pro vnitřní pole a konzoly. Jednotlivé návrhové případy umožňují flexibilní posouzení vybraných účinků pro samostatné stabilitní analýzy. Způsob posouzení lze nastavit v řídicích parametrech výpočtu.

RX-TIMBER Purlin | Výsledky

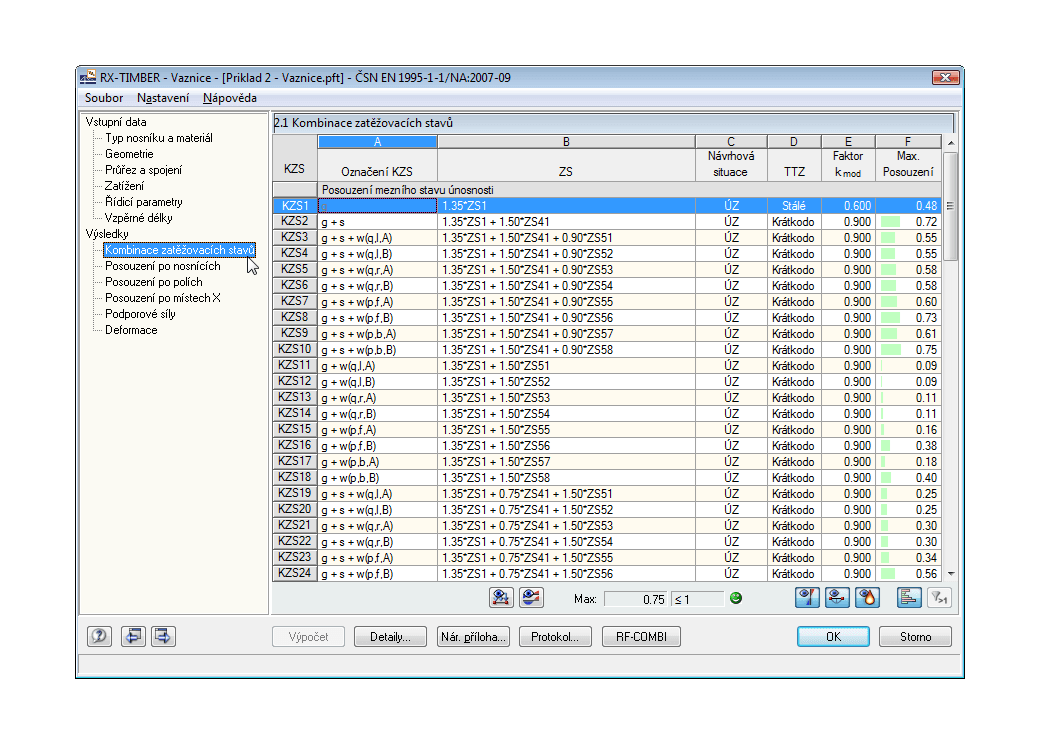

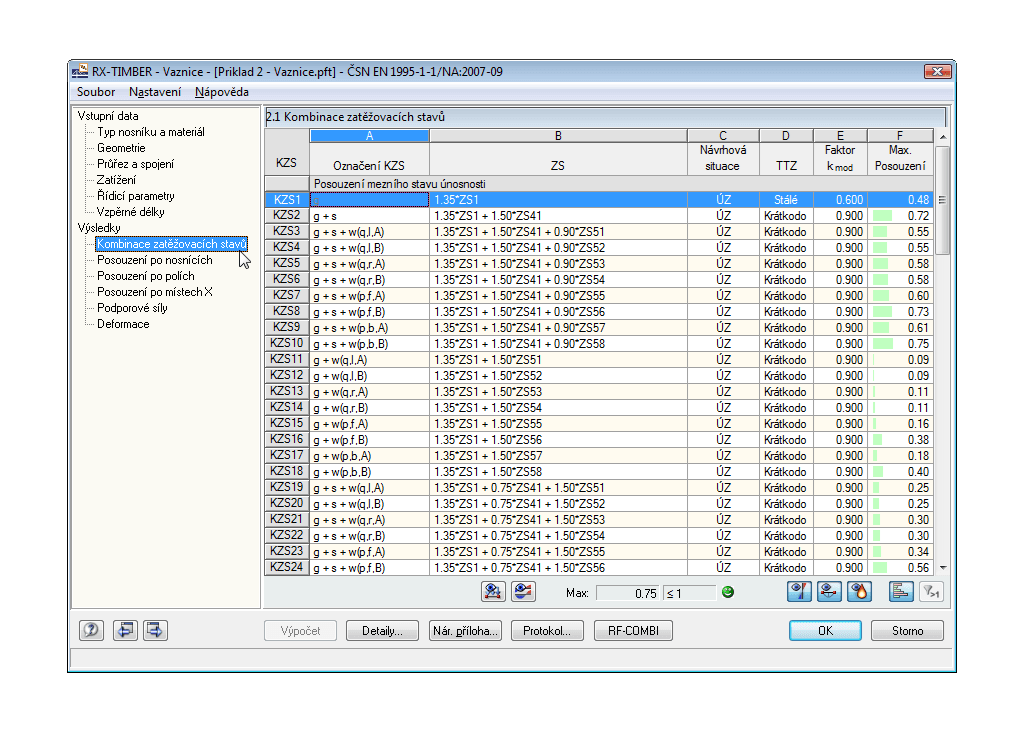

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Výsledky posouzení jednotlivých mezních stavů jsou seřazeny podle prutu spojovacího prvku. Tímto způsobem lze vysledovat každou hodnotu stanovenou pro výpočet. Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
