RX-TIMBER Purlin

RX-TIMBER Purlin przeprowadza obliczenia stanu granicznego nośności i użytkowalności oraz odporności ogniowej belek zgodnie z EN 1995-1-1 lub DIN 1052:2008-12.

Oprócz automatycznego i precyzyjnego generowania obciążeń, wraz z odpowiednimi kombinacjami odpowiednich przypadków, program ten umożliwia obliczanie niezbędnych łączników w obszarze połączenia.

Wymiarowanie płatwi sprzężonych i belek ciągłych

Ogółem: 4

Eigenständiges Programm RX-HOLZ Pfette | Płatwie łączące i belki ciągłe

RX-TIMBER Purlin | Funkcje

Obliczenia następujących typów geometrii:
- Belki jednoprzęsłowe ze wspornikami i bez
- Belki ciągłe ze wspornikami i bez
- Dźwigary przegubowe (belki Gerber) ze wspornikami i bez
Automatyczne generowanie obciążeń wiatrem i śniegiem
Automatyczne tworzenie wymaganych kombinacji dla stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej
Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
- DIN EN 1995-1-1/NA:2013-08 (Niemcy)
- NBN EN 1995-1-1/ANB:2012-07 (Belgia)
- DK EN 1995-1-1/NA:2011-12 (Dania)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francja)
- UNI EN 1995-1-1/NA:2010-09 (Włochy)
- NEN EN 1995-1-1/NB:2007-11 (Holandia)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polska)
- SS EN 1995-1-1 (Szwecja)
- STN EN 1995-1-1/NA:2008-12 (Słowacja)
- SIST EN 1995-1-1/A101:2006-03 (Słowenia)
- CSN EN 1995-1-1:2007-09 (Republika Czeska)
- BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
Uwzględnienie opcji optymalizacji według specyfikacji użytkownika zgodnie z odpowiednią normą:
- Redukcja siły tnącej dla pojedynczych obciążeń w pobliżu podpory
- Redukcja siły tnącej przy wprowadzaniu obciążenia w górnym punkcie przekroju
- Redystrybucja momentu w strefie podporowej
- Redukcja naprężenia skręcającego poprzez zdefiniowanie momentu przez użytkownika
- Przyrost sztywności na zginanie dla odkształceń przy zginaniu płaskim lub krawędziowym
Proste wprowadzanie geometrii dzięki grafice
Obszerna biblioteka materiałów dla obu norm
Możliwość rozszerzenia biblioteki materiałów o kolejne materiały
Obszerna biblioteka obciążeń stałych
Przypisanie konstrukcji do klas użytkowania i określenie kategorii klas użytkowania
Określanie stopni wykorzystania, sił podporowych i odkształceń
Ikona informująca o pomyślnym lub nieudanym obliczeniu
Kolorowe skale odniesienia w tabelach wyników
Bezpośredni eksport danych do aplikacji MS Excel
Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.
Bezpośredni import plików stp z różnych programów CAD

RX-TIMBER Purlin | Wprowadzanie danych

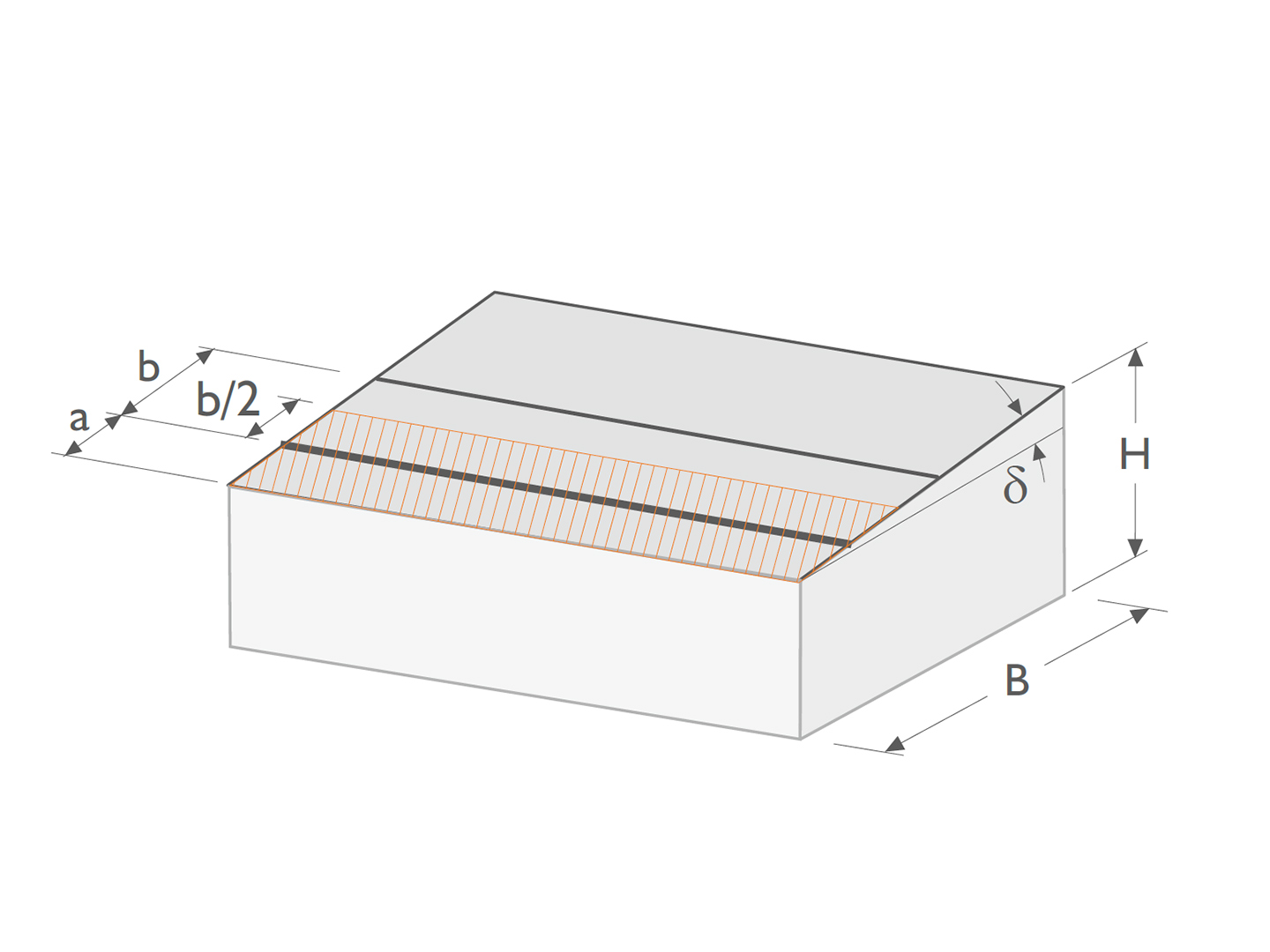

Dostępnych jest wiele opcji modelowania belek. Typ dachu określa dokładne położenie płatwi dla generowania wiatru i śniegu.

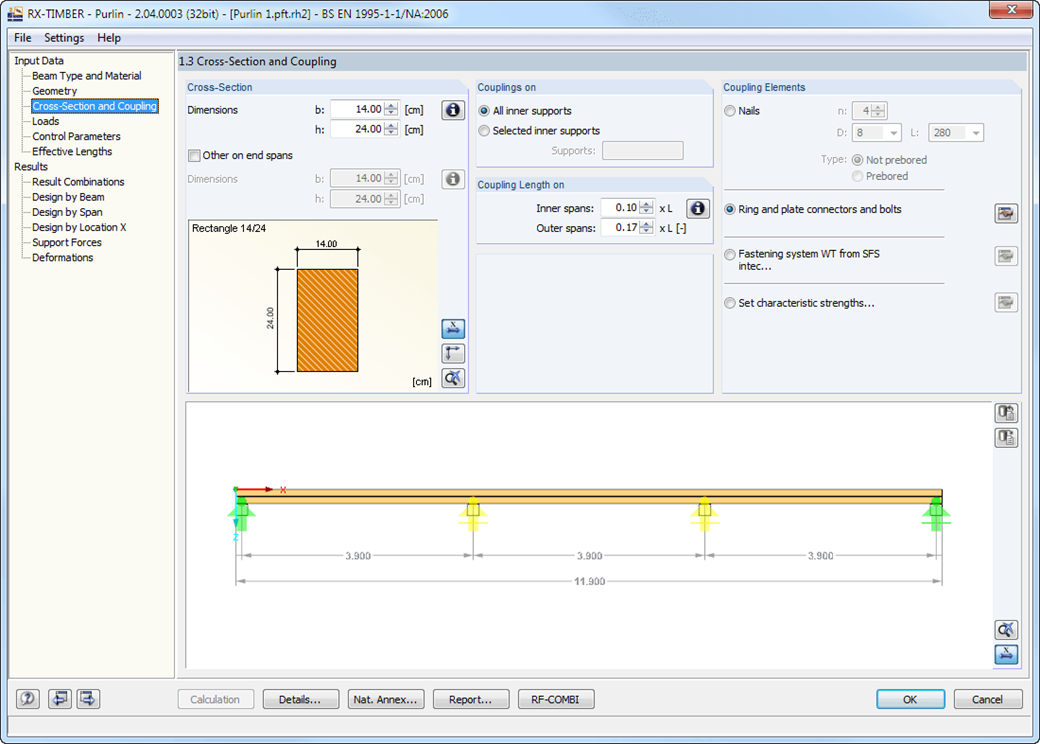

Dostępne są dwa typy belek: belka ciągła i płatew. W przypadku wybrania belki ciągłej można zdefiniować kilka warunków przegubu dla belki. W przypadku wybrania płatwi nie można modyfikować warunków zwolnienia. W tym przypadku obliczenia uwzględniają podwójny przekrój w strefie połączenia. Ponadto w ustawieniach płatwi dostępnych jest kilka elementów łączących:

Gwoździe (z/bez otworów)
Pierścienie i łączniki płyt oraz śruby
Połączenie śrubowe z systemem mocowania WT firmy SFS intec
Definiowanie przez użytkownika przy użyciu wytrzymałości charakterystycznej

Z bazy danych można wybierać żądany typ drewna. Dostępne są wszystkie klasy materiałów dla drewna klejonego warstwowo oraz drewna liściastego i iglastego, określone w EC 5. Ponadto istnieje możliwość rozszerzenia biblioteki poprzez wygenerowanie klasy wytrzymałości ze zdefiniowanymi przez użytkownika właściwościami materiału.W obszernej bibliotece materiałów z możliwością rozszerzania można również wprowadzać obciążenia stałe (na przykład na konstrukcje dachowe).

Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Po kliknięciu przycisku informacyjnego wyświetlana jest mapa stref obciążenia wiatrem i śniegiem dla danego kraju. Odpowiednią strefę można wybrać poprzez dwukrotne kliknięcie. Przypadki obciążeń można sprawdzać graficznie.

Specyfikacje obciążenia można jednak wprowadzić również ręcznie. Na podstawie wygenerowanych obciążeń program automatycznie tworzy kombinacje dla obliczeń stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej w tle.

RX-TIMBER Purlin | obliczenia

Analiza obejmuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie z rozciąganiem lub ściskaniem oraz ścinanie siłą tnącą z lub bez skręcania. Obliczenia przeprowadza się na poziomie obliczeniowych wartości naprężeń. Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie.

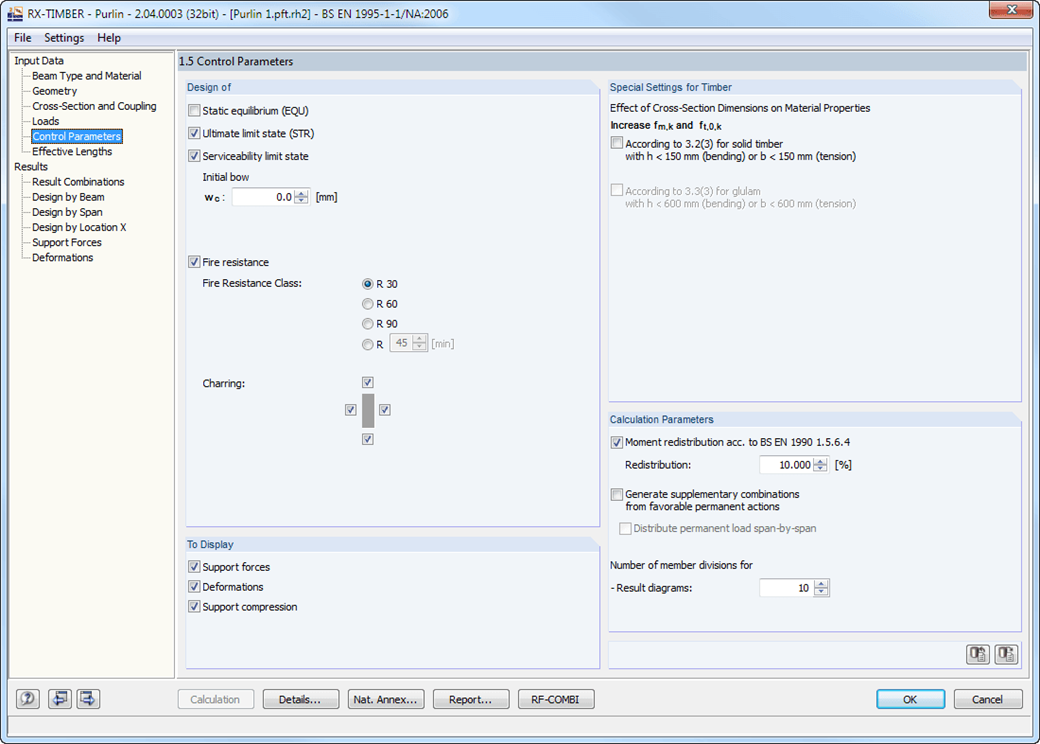

Oprócz tego określane jest ugięcie w charakterystycznych i quasi-stałych sytuacjach obliczeniowych dla przęseł wewnętrznych i wsporników. Oddzielne przypadki obliczeniowe pozwalają na swobodną analizę oddziaływań, a także na sprawdzenia stateczności. Typ obliczeń, które zostaną przeprowadzone, można zdefiniować poprzez parametry kontrolne.

RX-TIMBER Purlin | Wyniki

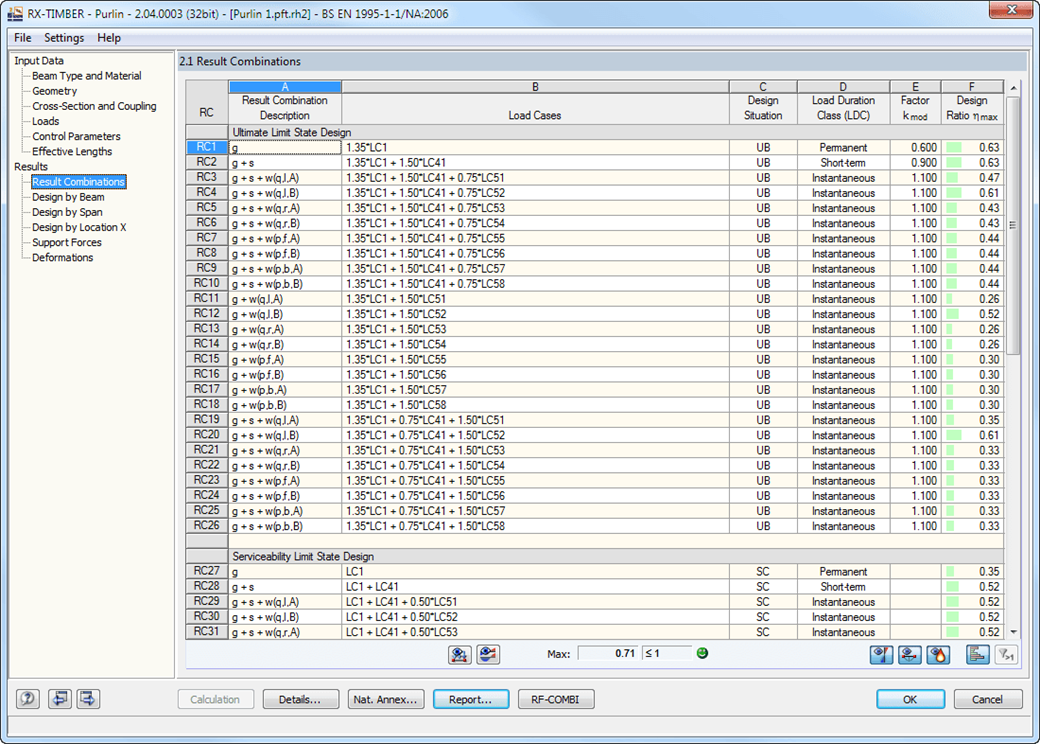

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia w stanie granicznym są przedstawione na prętach i odpowiednich elementach złącznych. Umożliwia to odtworzenie każdej wartości wyznaczonej do obliczeń. Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
