RX-TIMBER Purlin

O RX-TIMBER Purlin permite dimensionar vigas para o estados limite último, o estado limite de utilização e a resistência ao fogo de acordo com a EN 1995-1-1 ou DIN 1052:2008-12.

Além da geração automática e precisa de cargas, incluindo as correspondentes combinações dos respetivos casos, este programa oferece um cálculo dos ligadores necessários na área de acoplamento.

Dimensionamento de madres de acoplamento e vigas contínuas

Total de itens: 4

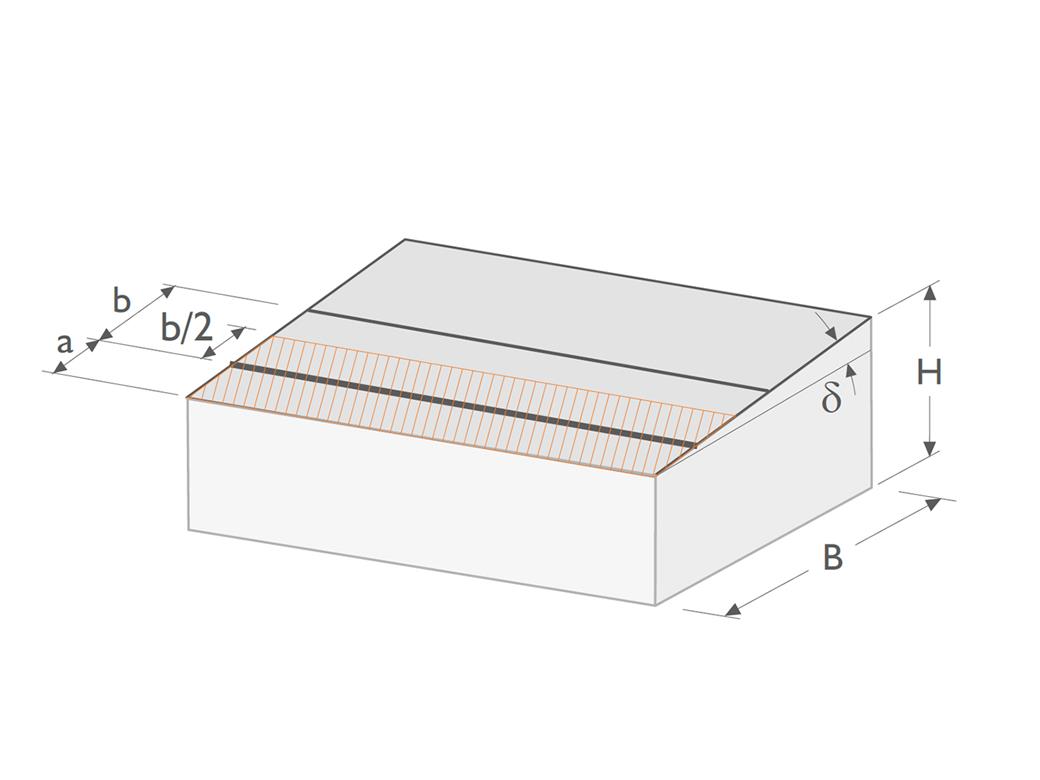

Eigenständiges Programm RX-HOLZ Pfette | Acoplamento de madres e vigas contínuas

RX-TIMBER Purlin | Funções

Os seguintes tipos de geometria podem ser dimensionados:
- Vigas de um vão com e sem consola
- Vigas contínuas com e sem consola
- Vigas articuladas com e sem consola
Geração automática de cargas de vento e neve
Criação automática das combinações necessárias para as verificações do estado limite último, do estado limite de utilização e da proteção contra incêndio
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
- DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
- CSN EN 1995-1-1:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
As opções de otimização podem ser definidas pelo utilizador e consideradas segundo a respetiva norma:
- Redução da força de corte para cargas concentradas perto do apoio
- Redução da força transversal para introdução de carga no ponto superior da secção
- Redistribuição de momentos na zona de apoio
- Redução da tensão de torção através da entrada do momento especificado pelo utilizador
- Aumento das rigidezes de flexão para ações na borda plana ou de lado
Entrada simples da geometria com gráficos úteis
Biblioteca de materiais extensa para ambas as normas
Extensão opcional da biblioteca de materiais por outros materiais
Biblioteca extensa para cargas permanentes
Atribuição de estruturas portantes para classes de utilização e especificação de categorias de classes de utilização
Determinação de quocientes de verificação, forças nos apoios e deformações
Breve informação sobre verificações cumpridas e não cumpridas
Escalas de referência coloridas nas janelas de resultados
Exportação direta de dados para o MS Excel
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Importação direta de ficheiros stp de diversos programas CAD

RX-TIMBER Purlin | Entradas

Para a modelação da viga, estão disponíveis várias opções. Através da seleção do tipo de cobertura, é determinada a posição apropriada da madre para a geração de cargas de vento e de neve.

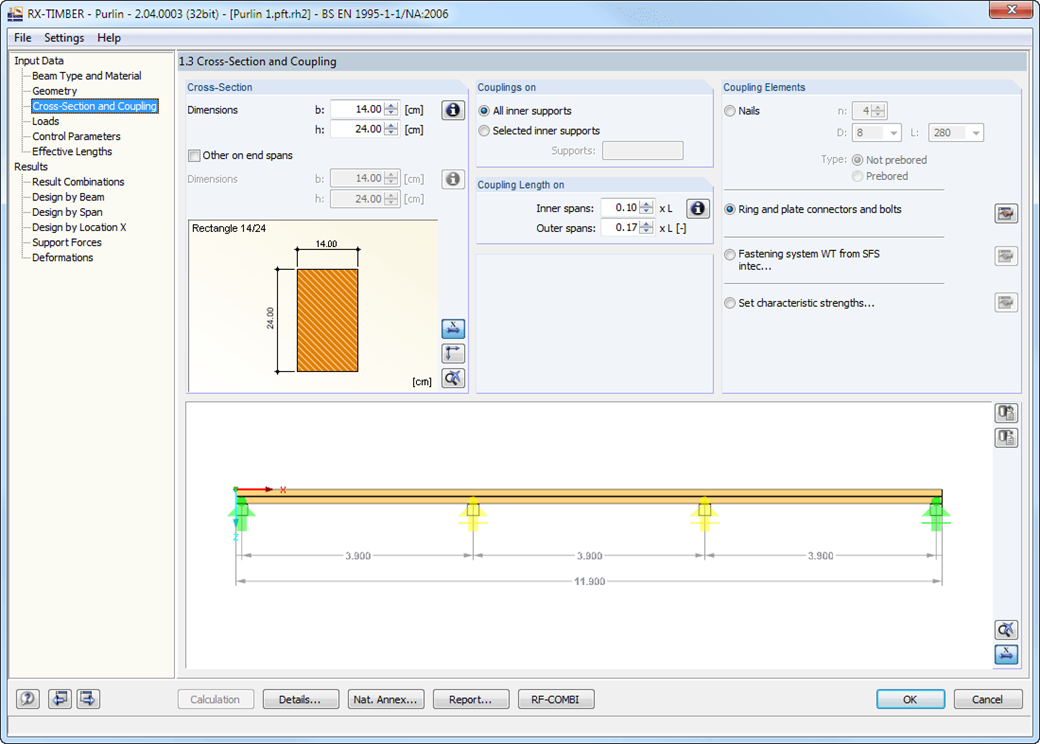

Estão disponíveis dois tipos de viga: viga contínua ou madre. Se for selecionada a viga contínua, é possível definir várias condições de articulação para a viga. Por outro lado, se for selecionada a madre, não é possível alterar as condições de articulação. Para esta opção, o RX-TIMBER considera o dobro da secção na zona de acoplamento. Adicionalmente, estão disponíveis vários elementos de acoplamento com a opção madre:

Pregos (pré-furados/não pré-furados)
Cavilhas específicas
Ligações de parafusos com sistema de fixação WT de SFS intec
Especificação predefinida através de capacidade portante característica

Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas no EC5 estão disponíveis para madeira laminada colada, frondosa e conífera. Além disso, tem a opção de gerar uma classe de resistência com propriedades de material definidas pelo utilizador e assim expandir a biblioteca.A biblioteca de materiais extensa e expansível também pode ser utilizada para a introdução de cargas permanentes (por exemplo, estrutura de cobertura).

Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Através dos botões de informação, é apresentado o mapa de zonas de vento e de neve do respetivo país. A correspondente zona pode depois automaticamente ser adotada com um duplo clique. Os casos de carga são apresentados graficamente para controlo.

A definição manual de cargas é também possível. De acordo com as cargas geradas, o programa cria automaticamente no fundo as combinações para o estado limite último, estado limite de utilização e proteção contra incêndio.

RX-TIMBER Purlin | Dimensionamento

Na verificação da resistência da secção, são analisadas a tração e a compressão na direção das fibras, a flexão, a flexão e a tração/compressão, assim como o corte devido ao esforço de corte com e sem torção. As verificações são efetuadas ao nível dos valores de cálculo das tensões. Para o dimensionamento de componentes estruturais com risco de flambagem ou derrubamento segundo o método da barra equivalente são considerados compressão axial, flexão com e sem esforço de compressão assim como flexão e tração.

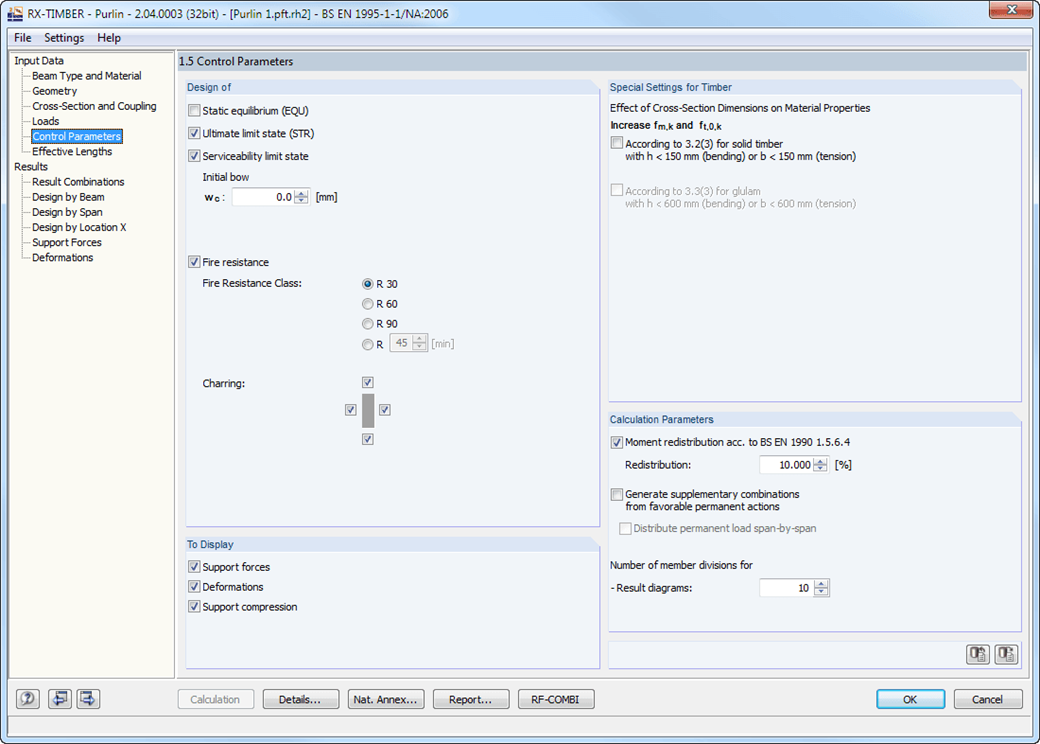

A flecha para vãos interiores e consolas é determinada em situações de dimensionamento características e quase-permanentes. Através de casos de dimensionamento separados, é permitida uma análise flexível de ações selecionadas, assim como das análises de estabilidade individuais. O tipo de verificação a ser efetuado pode ser definido nos parâmetros de controlo.

RX-TIMBER Purlin | Resultados

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações para o respetivo estado limite são apresentadas para a barra e o correspondente ligador. O utilizador tem assim a possibilidade de seguir os passos de todos os valores determinados no cálculo. As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
