RX-TIMBER Purlin

RX-TIMBER Purlin realiza el cálculo del estado límite último y de servicio, así como el análisis de la resistencia al fuego de vigas según EN 1995‑1‑1 o DIN 1052:2008‑12.

Además de la generación automática y precisa de cargas, incluyendo las combinaciones correspondientes de los casos respectivos, este programa le permite calcular los medios de fijación necesarios en el área de acoplamiento.

Cálculo de correas acopladas y vigas continuas

Total de artículos: 4

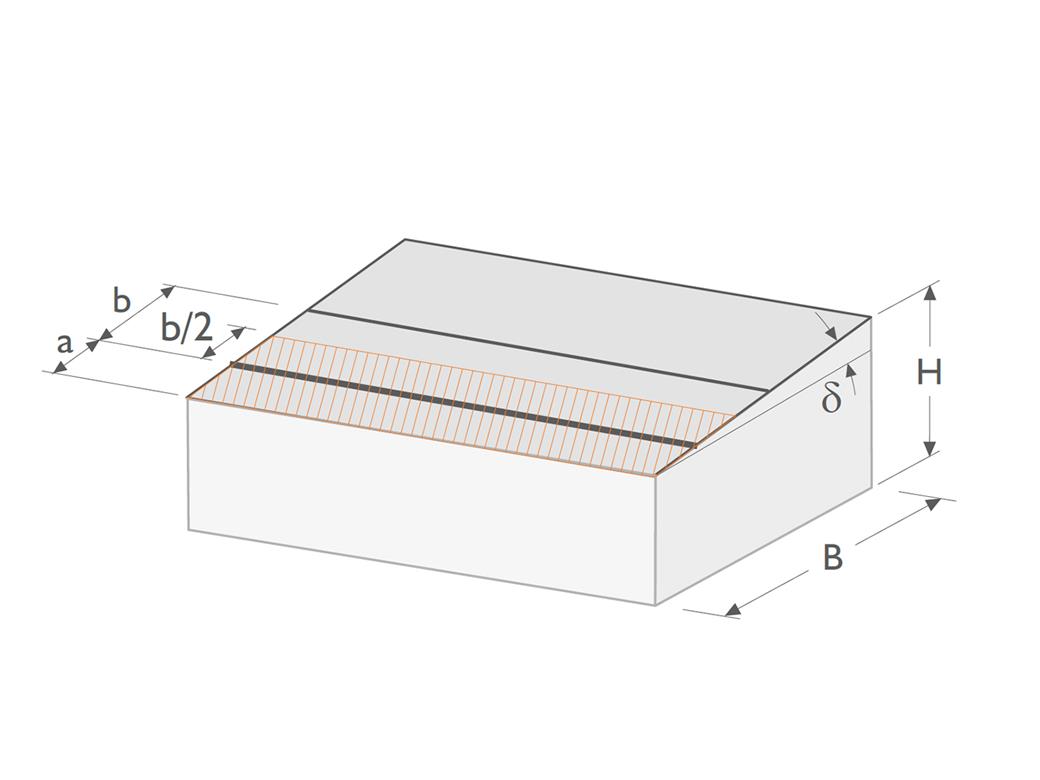

Eigenständiges Programm RX-HOLZ Pfette | Acoplamiento de correas y vigas continuas

RX-TIMBER Purlin | Caracteristicas

Cálculo de los siguientes tipos de geometría:
- Vigas de vano simple y sin voladizos
- Vigas continuas con y sin voladizos
- Sistema de vigas articuladas (vigas de Gerber) con y sin voladizos
Generación automática de cargas de viento y nieve
La generación automática de combinaciones necesarias para el estado límite último y de servicio así como el cálculo de protección contra incendios
Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
- DIN EN 1995-1-1/NA:2013-08 (Alemania)
- NBN EN 1992-1-1 ANB: 2010 (Bélgica)
- EN 1992-1-1 DK NA: 2013 (Dinamarca)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NF EN 1992-1-1/NA: 2016-03 (Francia)
- UNI EN 1992-1-1/NA: 2007-07 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
- ÖNORM B 1992-1-1: 2018-01 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Suecia)
- STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
- SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
- CSN EN 1995-1-1: 2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Consideración de las opciones de optimización según las especificaciones del usuario según la norma respectiva:
- Reducción de la fuerza de corte de cargas individuales cerca del soporte
- Reducción del esfuerzo cortante de la introducción de carga en el punto superior de la sección
- Redistribución del momento en la zona del apoyo
- Reducción de la tensión de torsión mediante una entrada del momento definida por el usuario
- Aumento de la rigidez a la flexión para tensiones de flexión de extremo plano o de borde
Entrada de geometría simple con gráficos ilustrativos
Amplia biblioteca de materiales para ambas normas
Ampliación opcional de la biblioteca de materiales por otros materiales
Amplia biblioteca de cargas permanentes
Asignación de la estructura a clases de servicio y especificación de las categorías de clases de servicio
Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
Icono de información que indica un cálculo satisfactorio o fallido
Escalas de color de referencia en las tablas de resultados
Exportación directa de datos a MS Excel
Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
Importación directa de archivos stp desde varios programas de CAD

RX-TIMBER Purlin | Entrada

Hay varias opciones disponibles para el modelado de vigas. Un tipo de cubierta determina la posición exacta de la correa para la generación de viento y nieve.

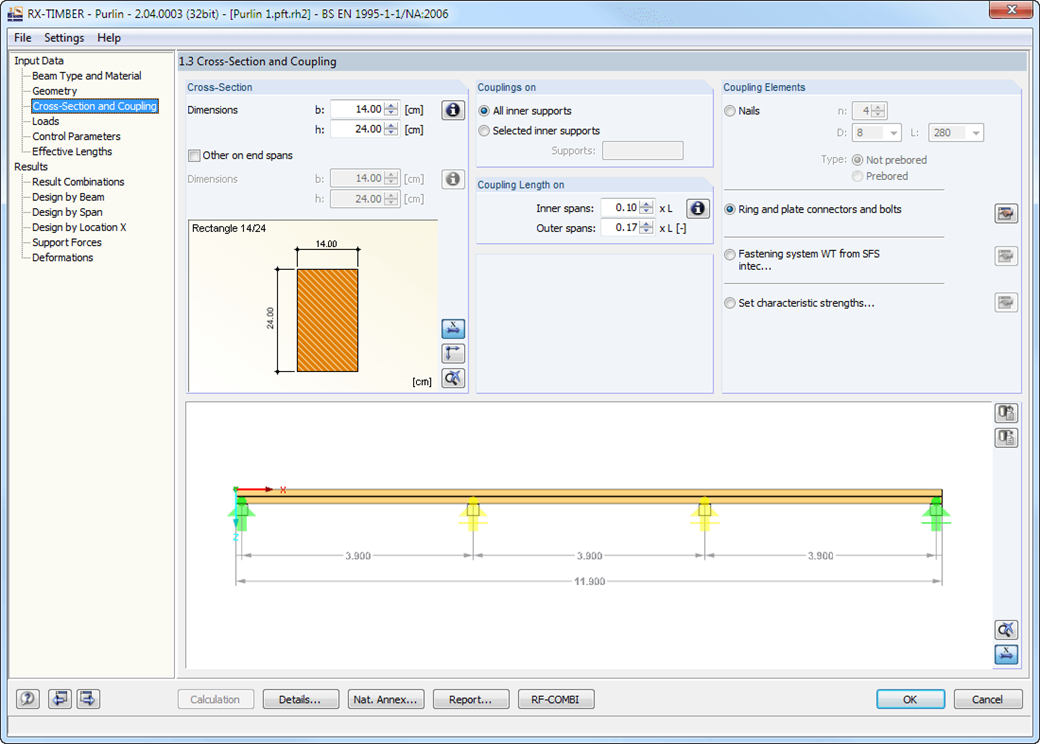

Hay dos tipos de vigas disponibles: viga continua y correa. Si selecciona la viga continua, es posible definir varias condiciones de articulación de la viga. Si selecciona la correa, no es posible modificar las condiciones de la articulación. En este caso, el cálculo considera una sección doble en la zona de acoplamiento. Además, hay varios elementos de acoplamiento disponibles en la configuración de la correa:

Clavos (pretaladrados/sin pretaladrar)
Conectores de anillo y placa y pernos
Unión atornillada con el sistema de fijación WT de SFS intec
Especificación definida por el usuario utilizando la resistencia característica

La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Están disponibles todos los grados de material para madera laminada encolada, madera de frondosas y madera de coníferas especificados en EC 5. Además, tiene la opción de generar una clase resistente con propiedades de material definidas por el usuario y así ampliar la biblioteca.También se puede utilizar una biblioteca de materiales completa y ampliable para introducir cargas permanentes (por ejemplo, la estructura de la cubierta).

Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve. Al hacer clic en los botones de información, se muestra el mapa de las zonas de viento y nieve para el país relevante. La zona correspondiente se puede seleccionar con un doble clic. Los casos de carga se pueden comprobar gráficamente.

Sin embargo, también puede introducir las especificaciones de carga manualmente. De acuerdo con las cargas generadas, el programa crea automáticamente combinaciones para los estados límite últimos y de servicio, así como para el cálculo de la resistencia al fuego en segundo plano.

RX-TIMBER Purlin | cálculo

El cálculo analiza tracción y compresión a lo largo de la fibra, flexión, flexión y tracción o compresión, y cortante debido al esfuerzo cortante con y sin torsión. Los cálculos proceden al nivel de los valores de tensión de cálculo. Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción.

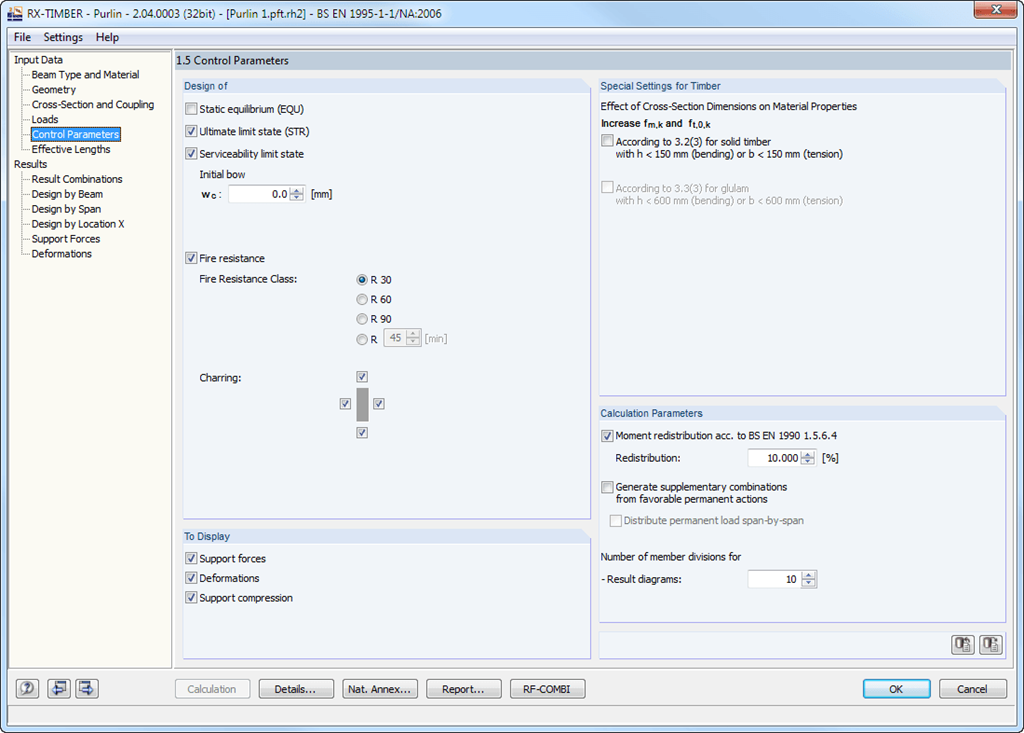

Además, las flechas en las situaciones características y cuasipermanentes se determinan mediante vanos interiores y voladizos. Los casos de cálculo separados permiten un análisis flexible de las acciones específicas así como también para las comprobaciones individuales de estabilidad. El tipo de cálculo que se desee realizar se puede definir en la ventana de parámetros de control.

RX-TIMBER Purlin | Resultados

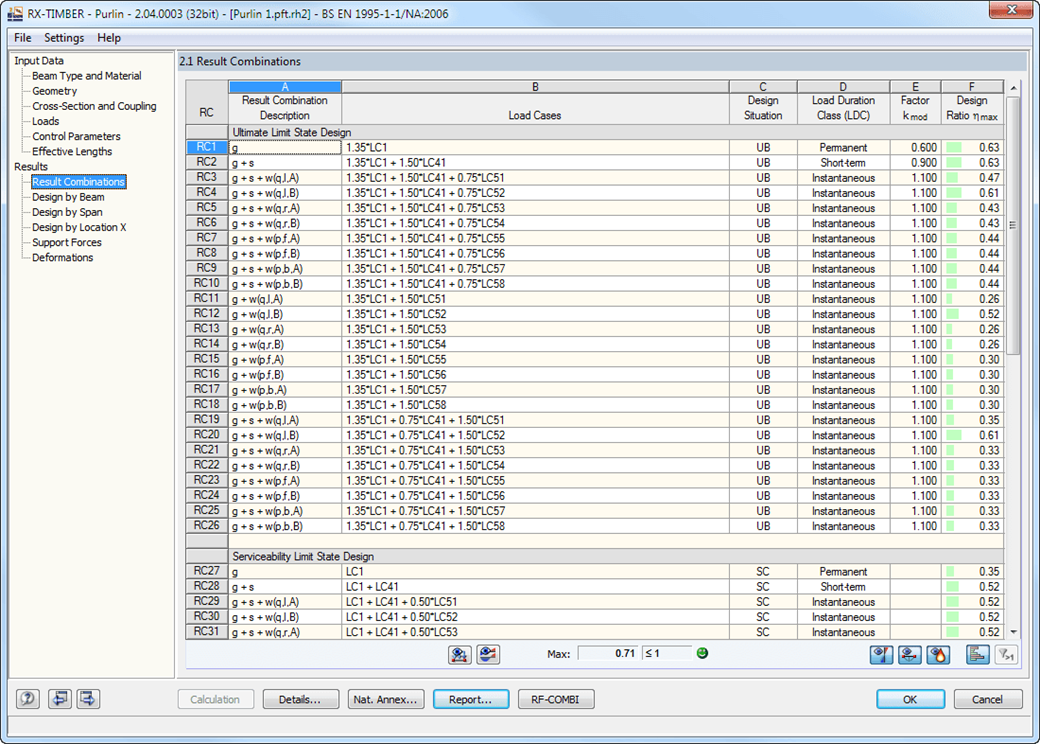

Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios. Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

Los cálculos del estado límite se representan en barras y el medio de fijación relevante. De esta manera, es posible volver sobre cada valor determinado para el cálculo. Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.
