RX-TIMBER Purlin

RX-TIMBER Purlin esegue il progetto allo stato limite ultimo e di esercizio, nonché l'analisi della resistenza al fuoco delle travi secondo EN 1995-1-1 o DIN 1052: 2008-12.

Oltre alla generazione automatica e precisa dei carichi, comprese le combinazioni corrispondenti dei rispettivi casi, questo programma consente di calcolare i dispositivi di fissaggio necessari nell'area di accoppiamento.

Progettazione di arcarecci accoppiati e travi continue

Totale voci: 4

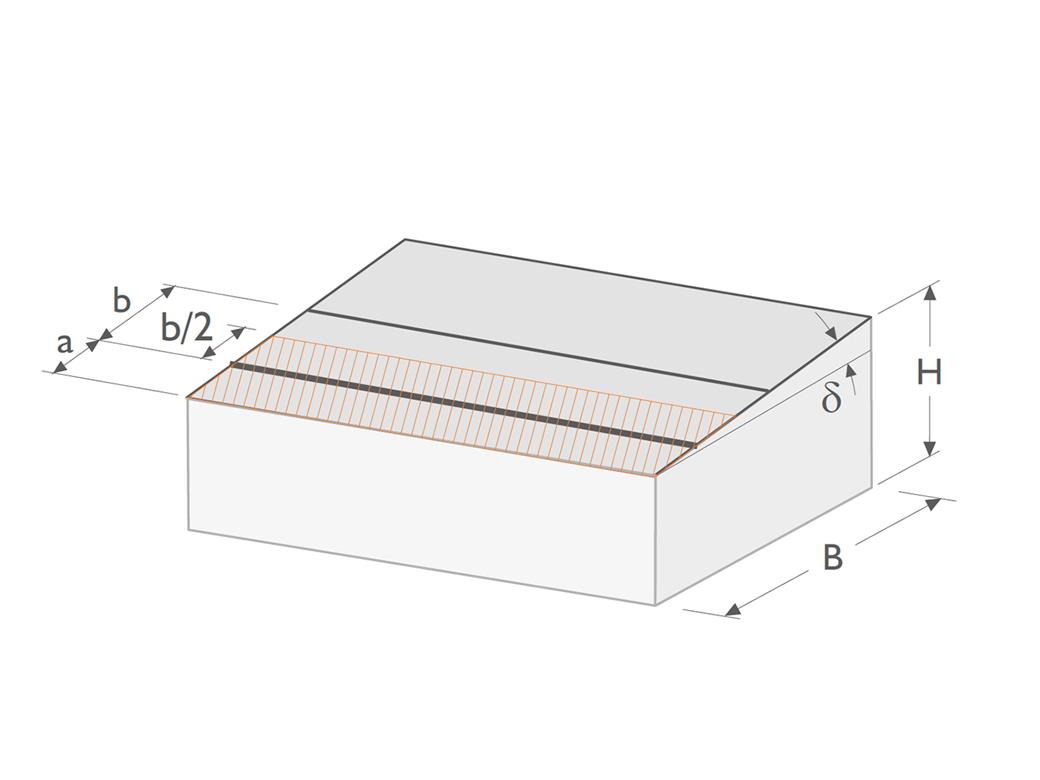

Eigenständiges Programm RX-HOLZ Pfette | Arcarecci di accoppiamento e travi continue

RX-TIMBER Purlin | Caratteristiche

Verifica dei seguenti tipi geometrici:
- Travi a campata singola con e senza sbalzi
- Travi continue con e senza sbalzi
- Sistema di travi incernierate (travi Gerber) con e senza sbalzi
Generazione automatica dei carichi del vento e della neve
Creazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco
Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
Considerazione delle opzioni di ottimizzazione secondo le specifiche dell'utente secondo la rispettiva norma:
- Riduzione della forza di taglio dei singoli carichi vicino al vincolo esterno
- Riduzione della forza di taglio dell'introduzione del carico nel punto superiore della sezione trasversale
- Ridistribuzione del momento nella zona vincolare
- Riduzione della tensione torsionale mediante l'immissione del momento definita dall'utente
- Aumento delle rigidezze flessionali per deformazioni a flessione piatta o di bordo
Input geometrico semplice con grafici illustrativi
Ampia libreria di materiali per entrambe le norme
Estensione opzionale della libreria dei materiali con ulteriori materiali
Ampia libreria di carichi permanenti
Assegnazione del framework alle classi di servizio e specificazione delle categorie di classi di servizio
Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
Icona Info che indica il la riuscita o meno della verifica
Scale di riferimento dei colori nelle tabelle dei risultati
Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.
Importazione diretta di file stp da vari programmi CAD

RX-TIMBER Purlin | Input

Sono disponibili varie opzioni per la modellazione delle travi. Un tipo di copertura determina la posizione esatta degli arcarecci per la generazione di vento e neve.

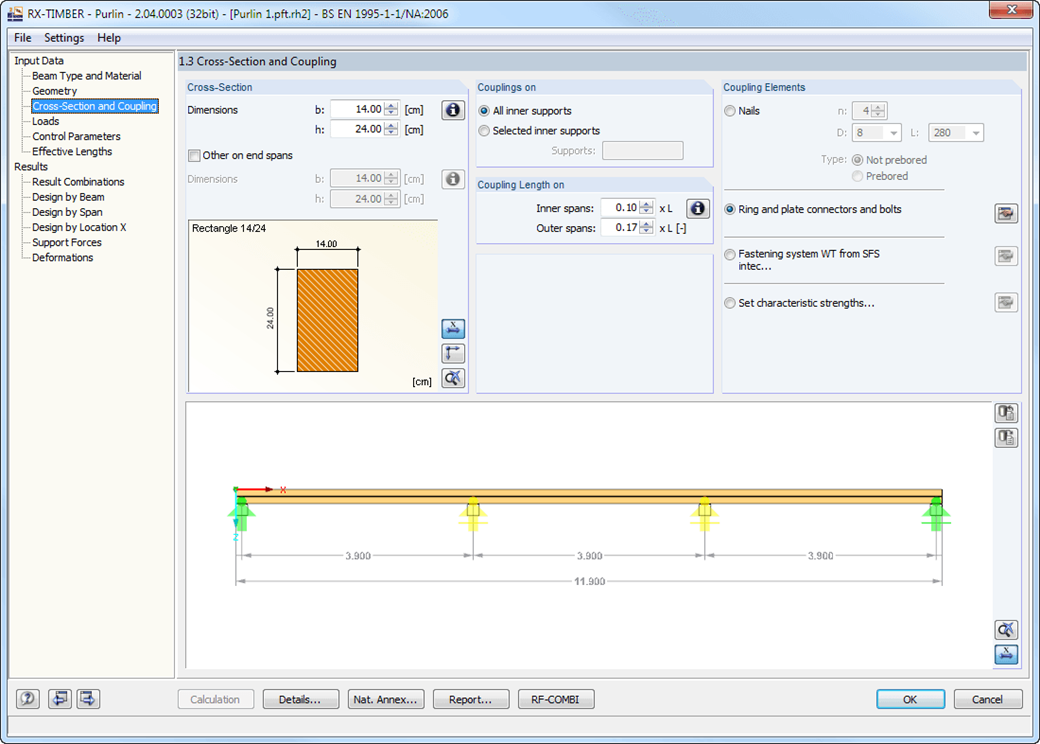

Sono disponibili due tipi di travi: trave continua e arcareccio. Se si seleziona la trave continua, è possibile definire diverse condizioni di incernieramento della trave. Se si seleziona l'arcareccio, non è possibile modificare le condizioni del cardine. In questo caso, il calcolo considera una doppia sezione trasversale nella zona di accoppiamento. Inoltre, nelle impostazioni degli arcarecci sono disponibili diversi elementi di accoppiamento:

Chiodi (preforati/non preforati)
Connettori e bulloni ad anello e piastra
Collegamento a vite con sistema di fissaggio WT di SFS intec
Specifica definita dall'utente utilizzando la resistenza caratteristica

La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Sono disponibili tutti i tipi di materiali per legno lamellare, di legno di latifoglie e di conifere specificati in EC 5. Inoltre, hai la possibilità di generare una classe di resistenza con proprietà del materiale definite dall'utente e quindi di ampliare la libreria.Una libreria di materiali completa ed estensibile può anche essere utilizzata per inserire carichi permanenti (ad esempio, la struttura del tetto).

I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. Facendo clic sui pulsanti delle informazioni, viene visualizzata la mappa delle zone di vento e neve per il paese in questione. La zona corrispondente può essere selezionata con un doppio clic. I casi di carico possono essere verificati graficamente.

Tuttavia, è anche possibile inserire le specifiche del carico manualmente. In base ai carichi generati, il programma crea automaticamente combinazioni per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco in background.

RX-TIMBER Purlin | progettazione

La verifica della resistenza della sezione trasversale analizza la trazione e la compressione lungo la fibratura, la flessione, la flessione e la trazione/compressione, nonché la resistenza a taglio dovuta alla forza di taglio con e senza torsione. Le verifiche procedono al livello dei valori di tensione di progetto. Per la progettazione di componenti strutturali esposti a rischio di instabilità ed instabilità flesso-torsionale, secondo il metodo dell'asta equivalente, il programma considera la compressione assiale, la flessione con o senza forza di compressione, così come la flessione e la trazione.

Inoltre per le campate interne e gli sbalzi, viene determinata la freccia di inflessione nelle situazioni di progetto caratteristiche e quasi-permanenti. I casi di progetto separati offrono flessibilità alle analisi di azioni specifiche e alle verifiche di stabilità. Il tipo di progetto da eseguire può essere definito attraverso parametri di controllo.

RX-TIMBER Purlin | Risultati

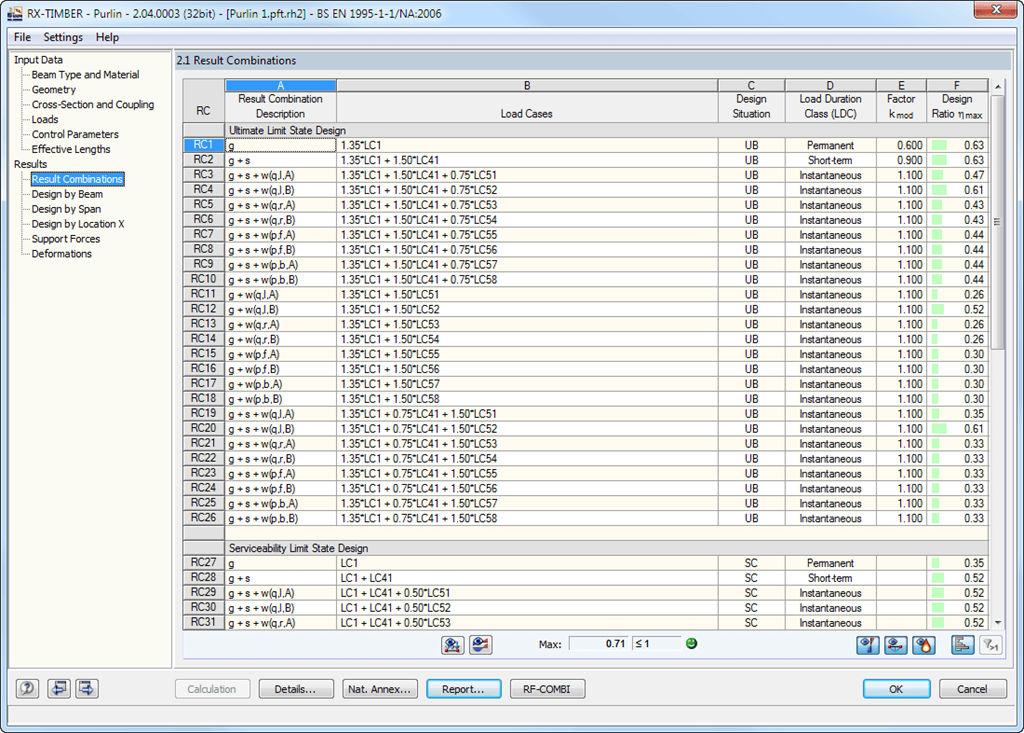

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti allo stato limite sono rappresentati sulle aste e sul relativo elemento di fissaggio. In questo modo, è possibile ripercorrere ogni valore determinato per il calcolo. I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
