Modelování podloží metodou modulů tuhosti

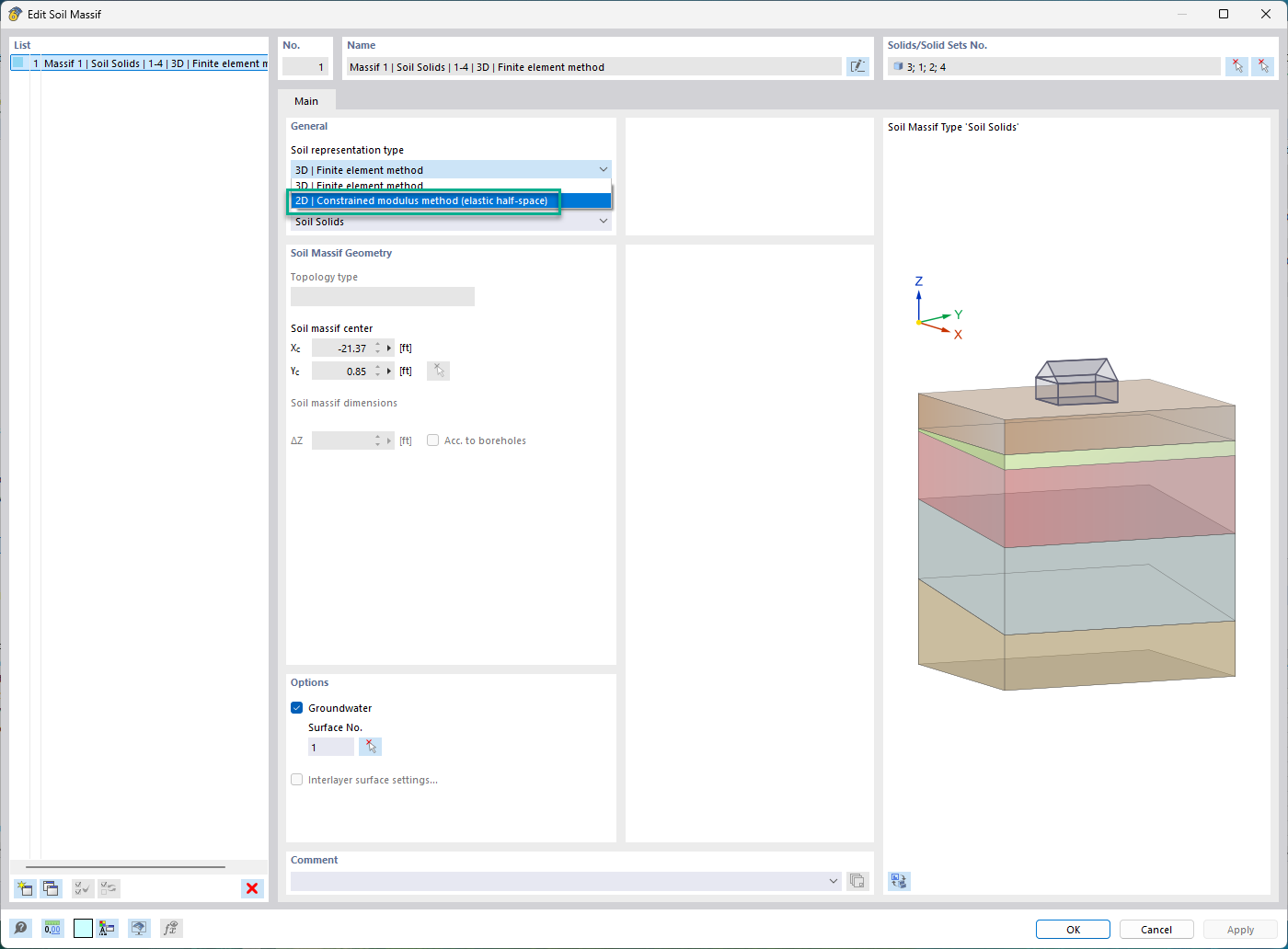

V addonu Geotechnická analýza je možné jako zobrazení zeminy vybrat metodu modulu tuhosti (známou jako 'RF-SOILIN' z programu RFEM 5). Řešení obsahuje následující funkce:

  • Realistické znázornění interakce mezi budovou a podložím pomocí plošné podpory nelineární iterační metodou
  • Zohlednění několika zemních sond (sond) na různých místech, také mimo budovu
  • Zohlednění hladiny podzemní vody a vedlejších účinků výkopu a zpevnění nejspodnější vrstvy zeminy
  • Výpočet součinitelů podloží pro každý jednotlivý prvek
  • Metoda modulu tuhosti pro libovolné (počet) kombinací
  • Přenos součinitelů podloží je možný pro další kombinace

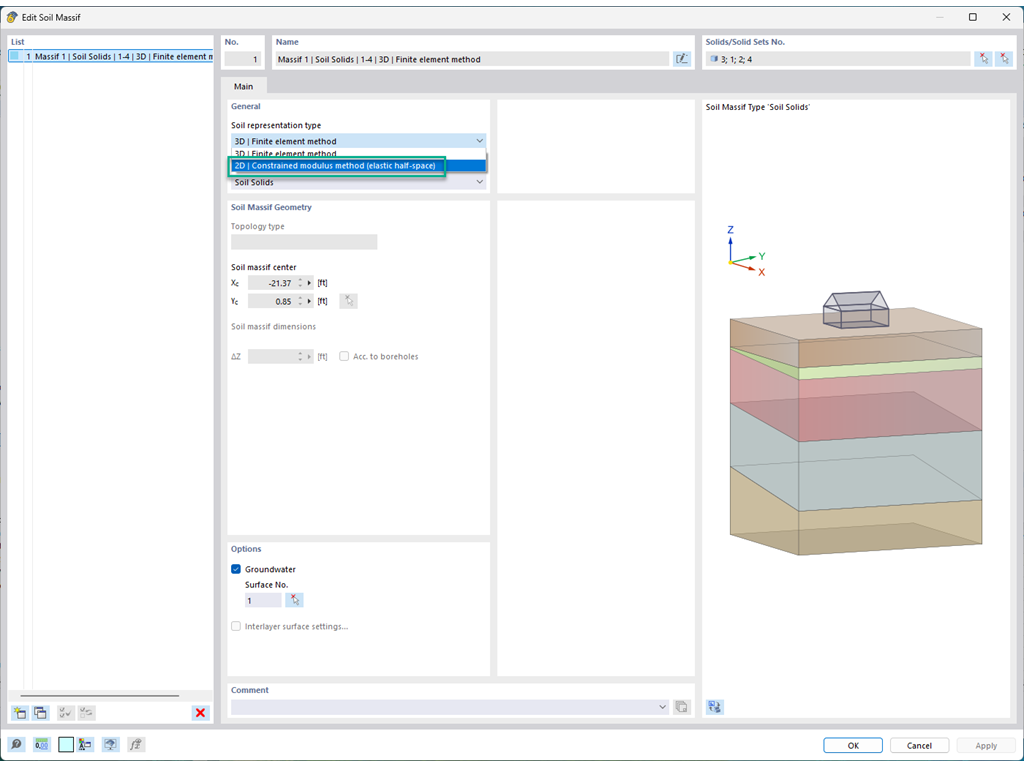

Geotechnická analýza metodou modulu tuhosti ve stavebnictví
