Моделирование грунта методом модуля жесткости

В аддоне Геотехнический расчёт можно в качестве изображения грунта выбрать метод определения модуля жёсткости (известный как 'RF-SOILIN' из RFEM 5). Это решение включает в себя следующие функции:

  • Реалистичное изображение взаимодействия между зданием и основанием с помощью опоры поверхности по нелинейному итерационному методу
  • Учет нескольких образцов грунта (проб) из разных мест, в том числе за пределами здания
  • Учет уровня грунтовых вод, а также побочных воздействий от экскаваторных работ и твердого слоя грунта
  • Расчет коэффициентов упругости основания для каждого отдельного элемента
  • Метод модуля жесткости для любого (количества) сочетаний
  • Возможен перенос коэффициентов основания для дальнейших сочетаний

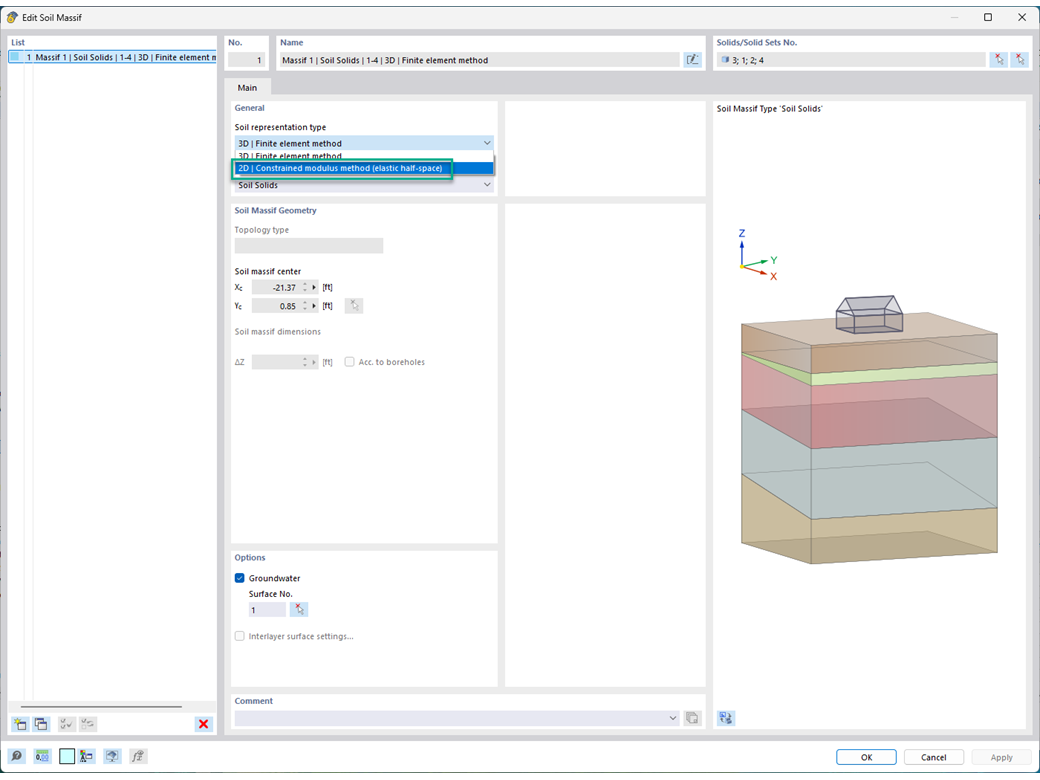

Геотехнический расчёт с использованием метода модуля жёсткости в строительстве

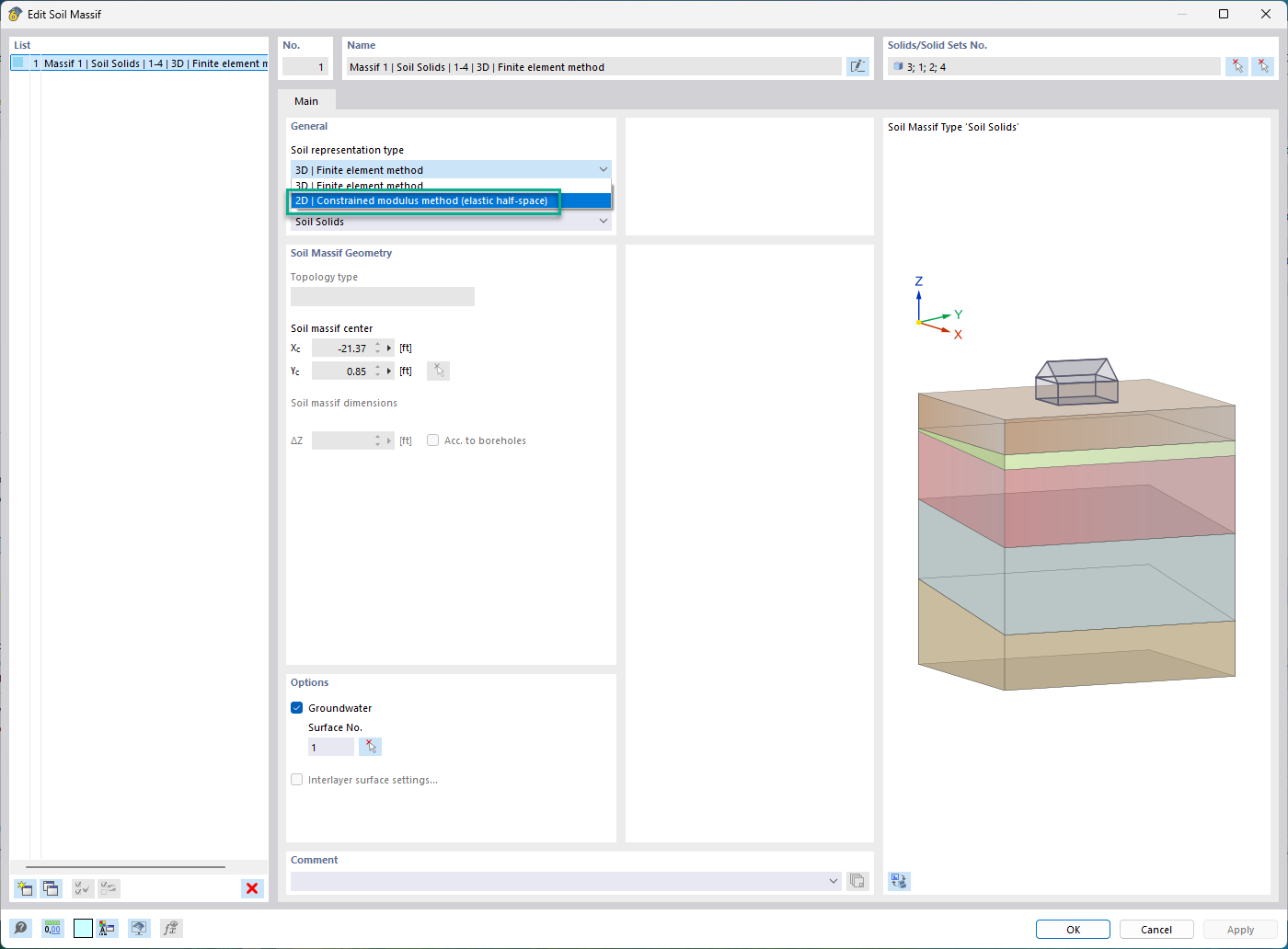

Моделирование грунта методом модуля жёсткости
