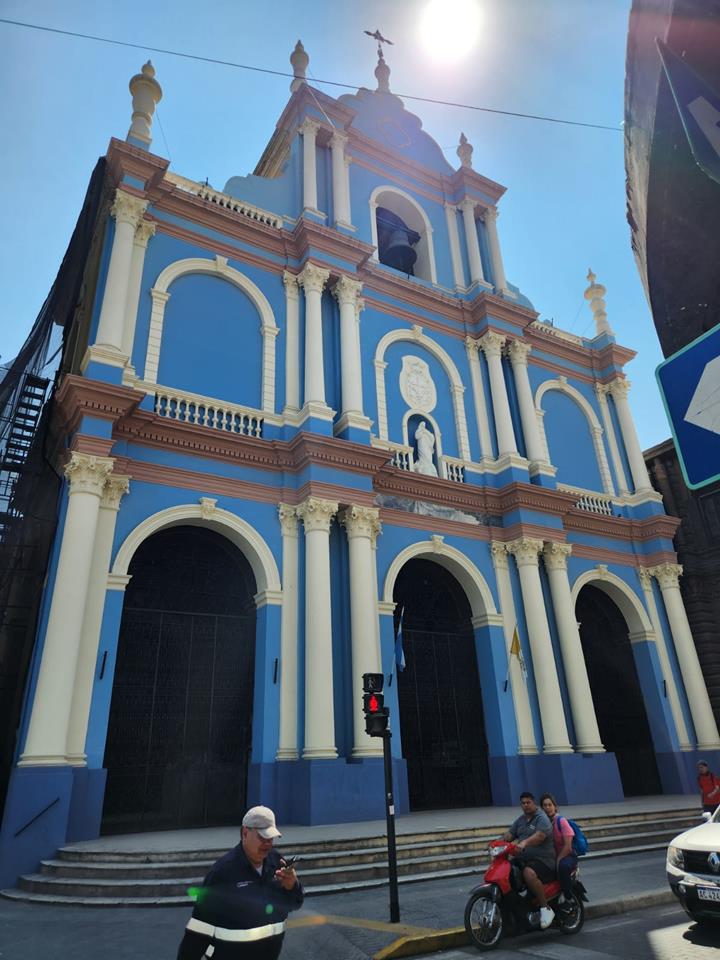

Подробный проект реконструкции базилики Святого Франциска, Аргентина

Целью интегрированного исполнительного проекта реконструкции базилики вятого Франциска в Сан-Мигель-де-Тукуман является оценка устойчивости конструкции и определение мер по её усилению. Посредством полевых исследований и вычислительной численной модели были проанализированы напряжения грунта в основании, поведение свода и стен, а также траектории нагрузок. Основные гипотезы, касающиеся осадки, трещин и предыдущих модификаций, рассматриваются для обеспечения эффективной реставрации, основанной на сохранении исторического наследия.

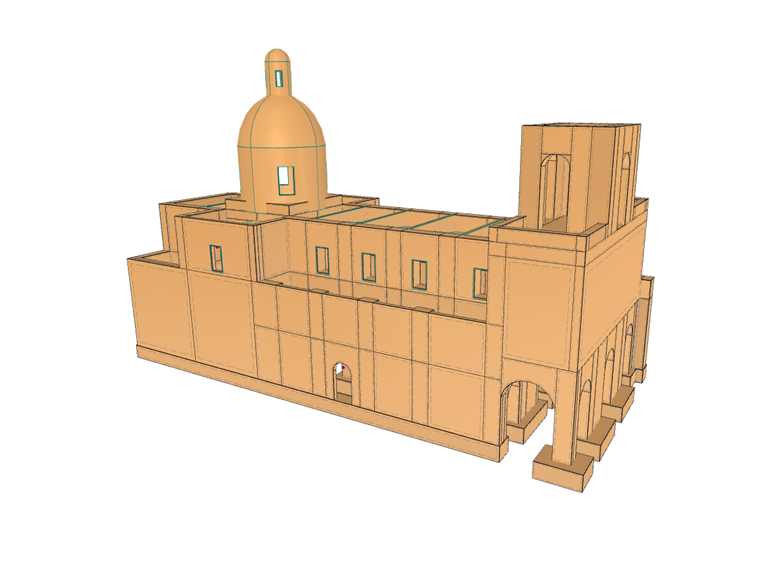

Расчётная модель храма Сан-Франциско в Сан-Мигель-де-Тукумане для расчёта конструкций, оценки усилий и планирования усиления при реставрации исторического здания.
143x
Церковь Сан-Франциско – Компьютерный анализ

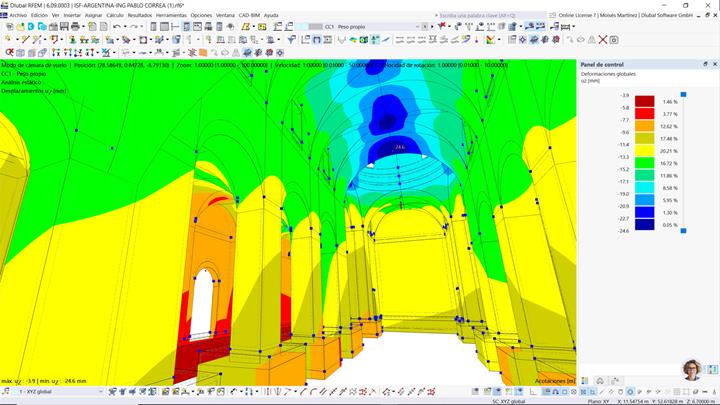

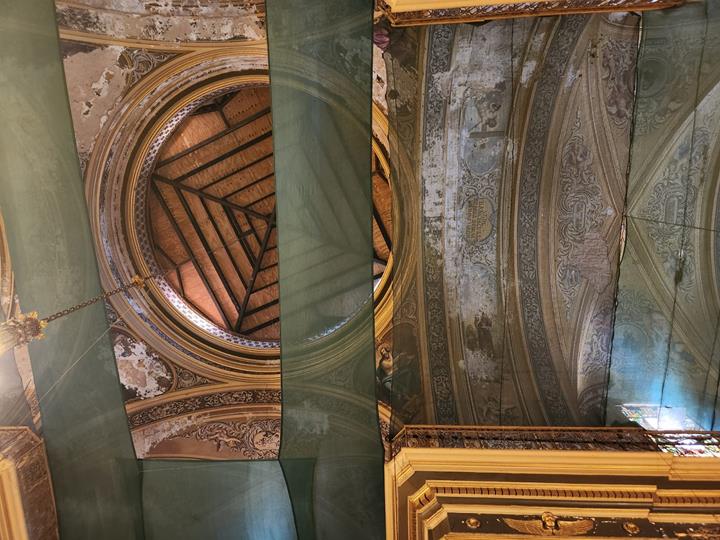

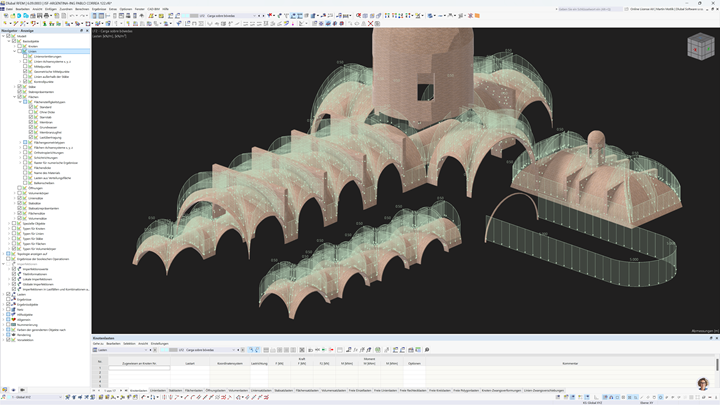

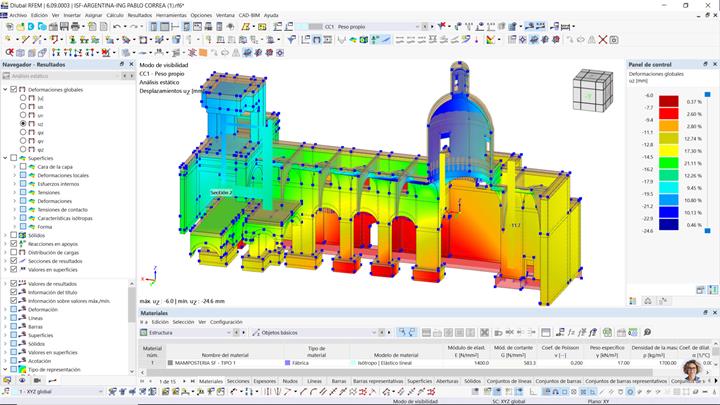

Этот реставрационный проект основан на создании компьютерной численной модели , которая точно воспроизводит геометрию и нагрузки храма в Сан-Франциско , чтобы оценить контактные напряжения грунта и основания. Рассматриваются основные гипотезы, такие как устойчивость осадки, образование трещин и сохранение конструктивной целостности. Кроме того, были учтены и предыдущие изменения, такие как удаление наполнителя на сводах, которое должно было уменьшить постоянные нагрузки.

Для расчета конструкции были использованы инструменты Dlubal Software , позволяющие выполнить подробный расчет взаимодействия грунта и конструкции, распределения сил в стенах и сводах, а также смоделировать работу конструкции при различных условиях нагружения. С помощью этих инструментов был выполнен точный расчёт напряжений, который помог определить области, требующие вмешательства и усиления.

Разработанная конструктивная модель сыграла ключевую роль в расчете здания на устойчивость и определении наиболее актуальных реставрационных мероприятий, благодаря которым можно было убедиться, что распределение нагрузки в конструкции соответствует действительности. Такой подход гарантирует, что меры по армированию будут соответствовать как безопасности, так и сохранению культурного наследия Тукумана , в соответствии с самыми высокими стандартами расчета конструкций и реставрации.

Место Угол улицы Сан-Мартин, Сан-Мигель-де-Тукуман, Аргентина
Заказчик Серджио. J. Pagani & Atilio Arenalo
Инженеры-строители и Комитет по сохранению культурного наследия Тукумана
Расчет конструкций. Проектирование Пабло Хосе Мартин Корреа Медина
pjm.corea@gmail.com
+549 381 5265741

Спецификации проекта

Данные о модели

Параметры блока можно редактировать динамически
Количество узлов 1941
Количество линий 3894
Количество стержней 0
Количество поверхностей 2095
Количество тел 308
Количество загружений 2
Количество сочетаний нагрузок 1
Количество расчетных сочетаний 0
Общий вес 9410,405 t
Размеры (метрические) 53,240 x 34,359 x 44,671 m
Размеры (имперские) 174.67 x 112.73 x 146.56 feet
