Progetto esecutivo completo per il restauro della Chiesa di San Francisco, Argentina

Il progetto esecutivo integrale per il restauro della Chiesa di San Francisco a San Miguel de Tucumán mira a valutarne la stabilità strutturale e definire misure di rinforzo. Sulla base di studi in loco e di un modello numerico computazionale, vengono analizzate le tensioni delle fondazioni del terreno, il comportamento di volte e pareti e la distribuzione dei carichi. Le ipotesi chiave su precedenti cedimenti, fessure e modifiche sono considerate per garantire un restauro efficiente che rispetta il patrimonio storico.

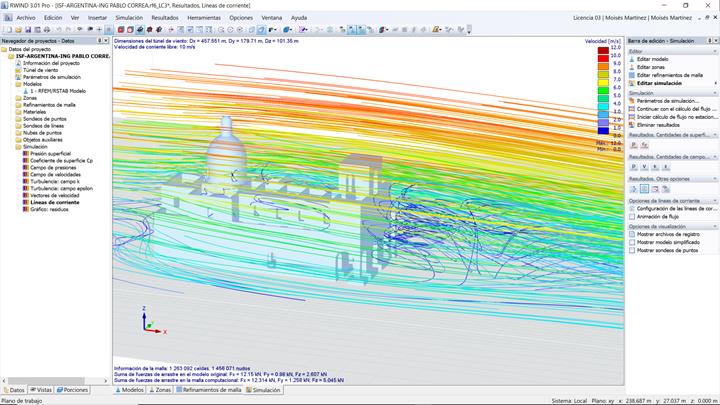

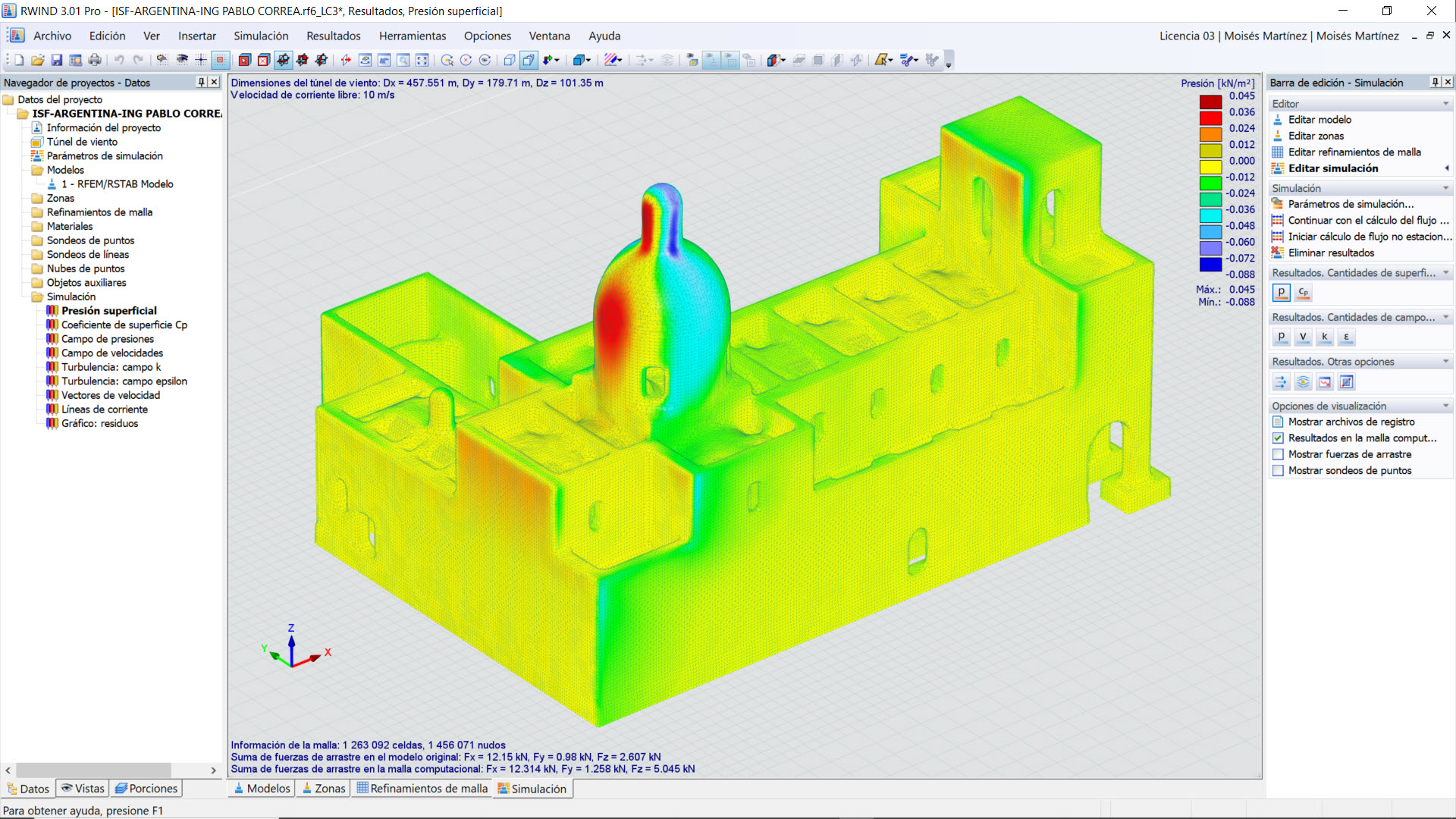

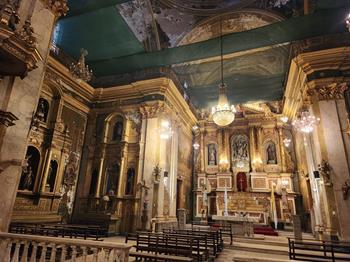

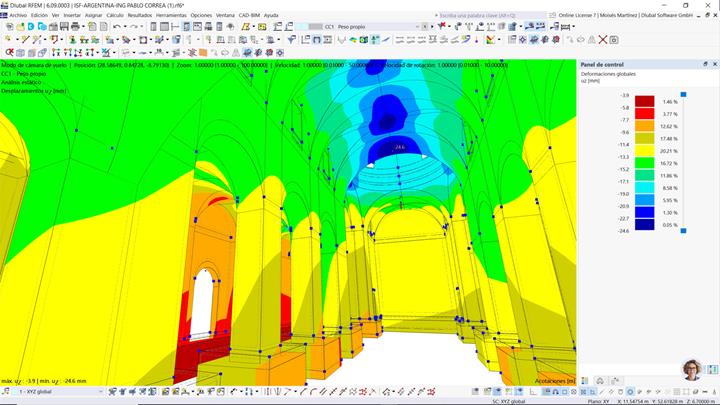

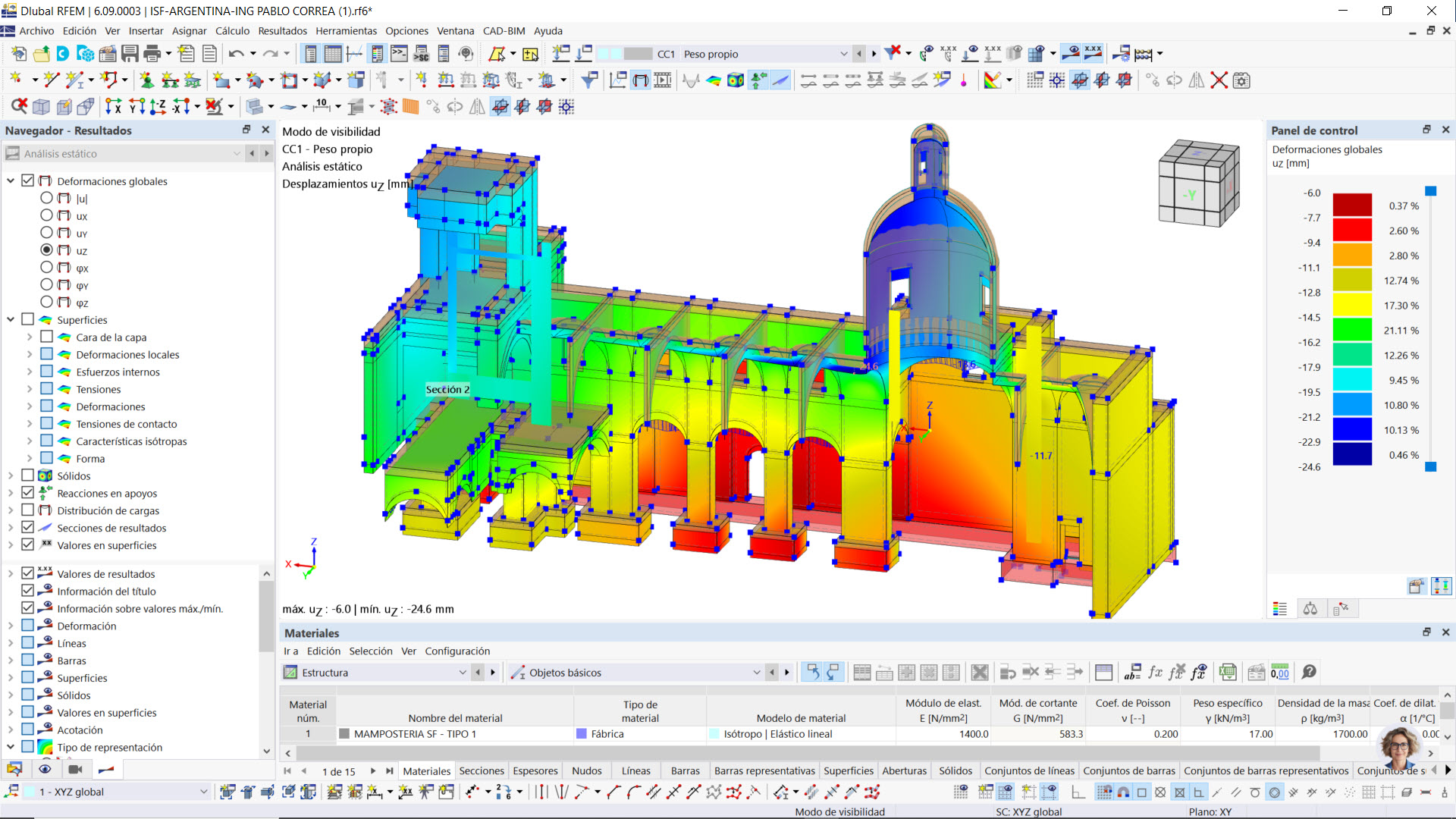

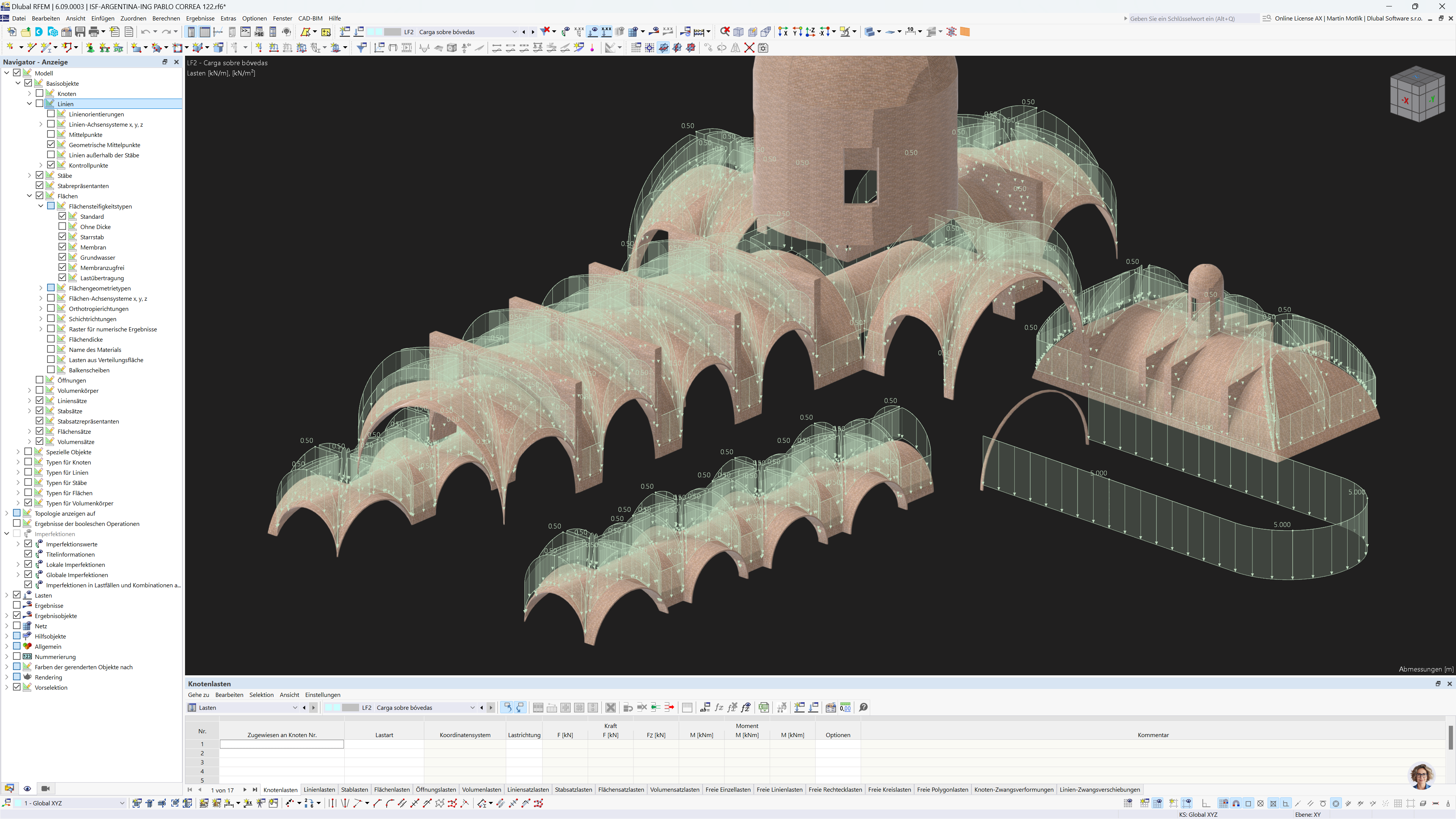

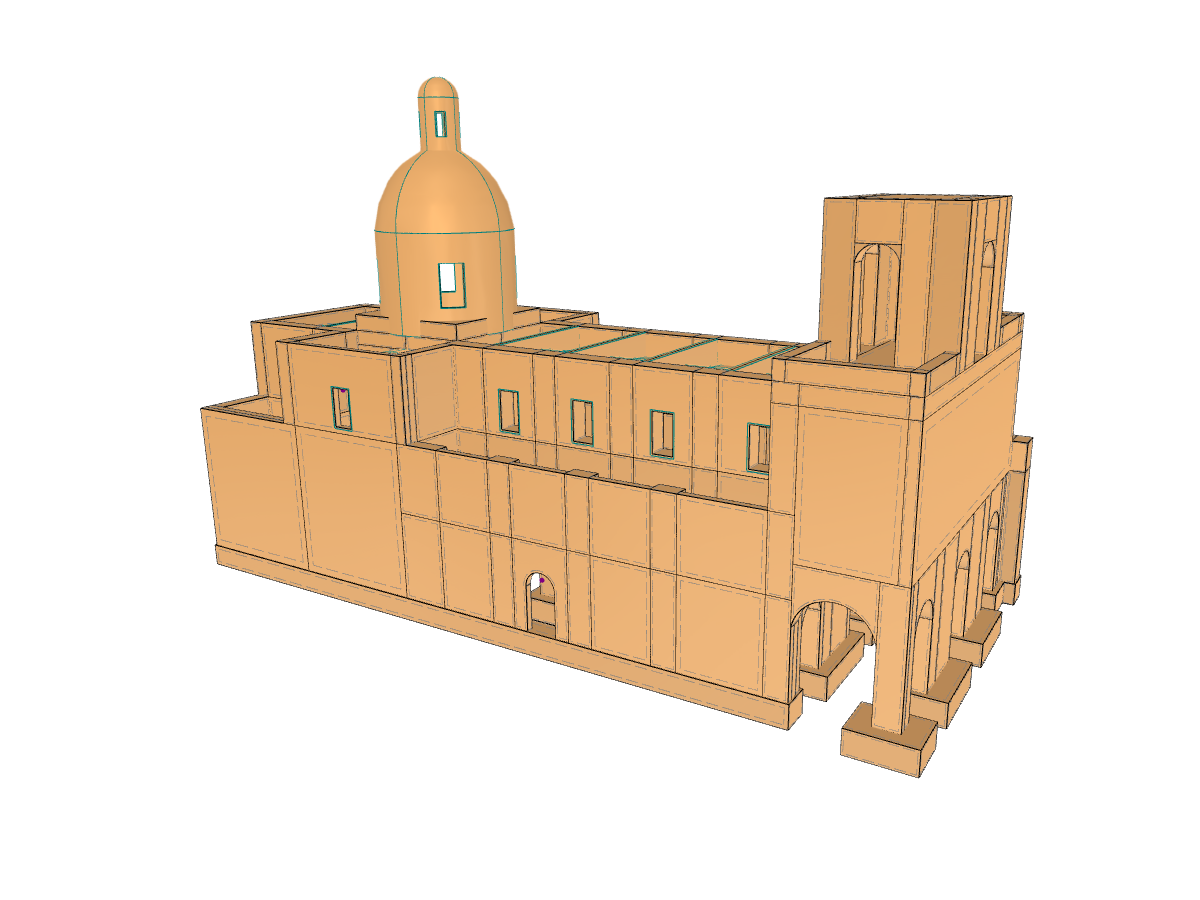

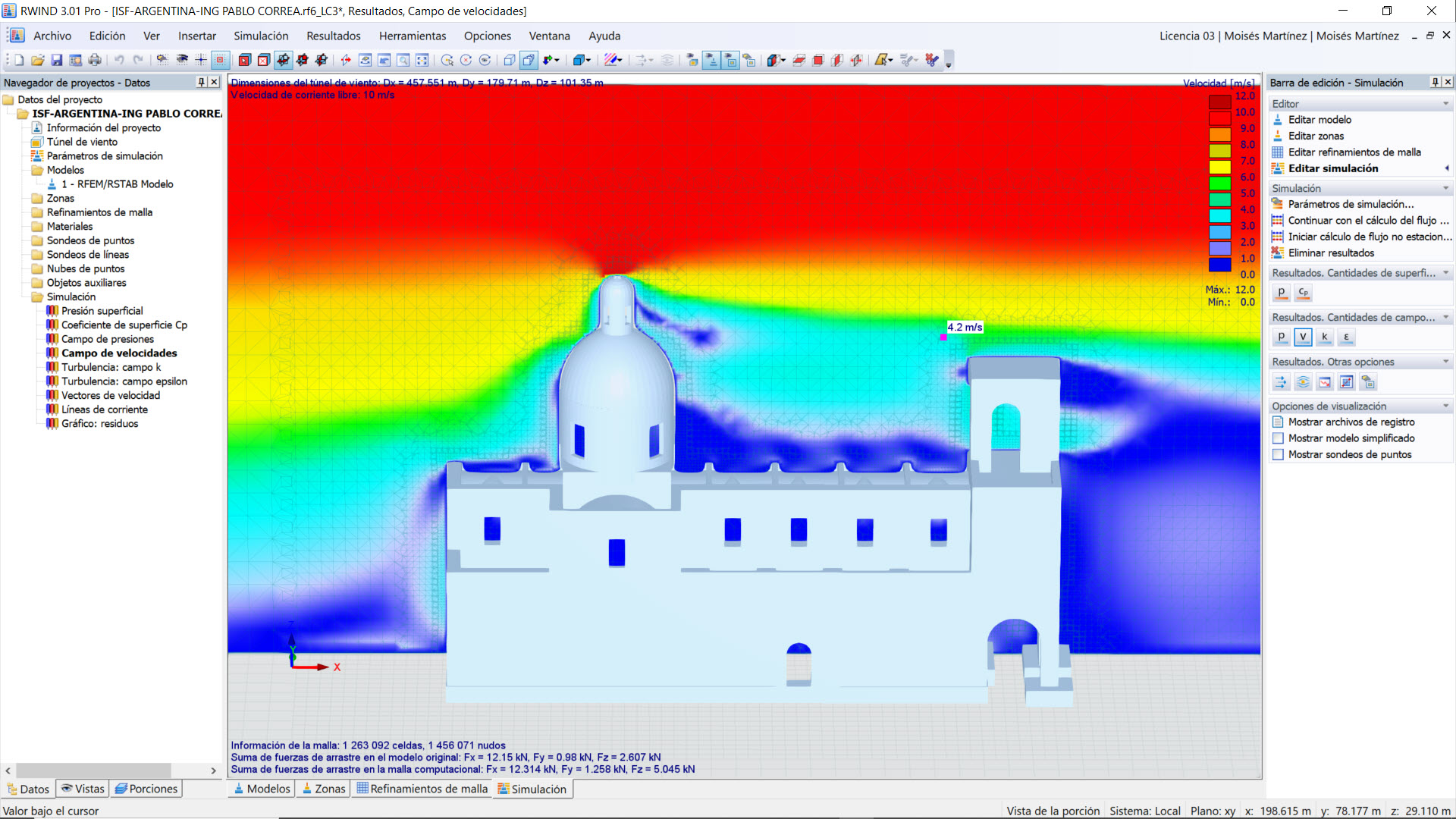

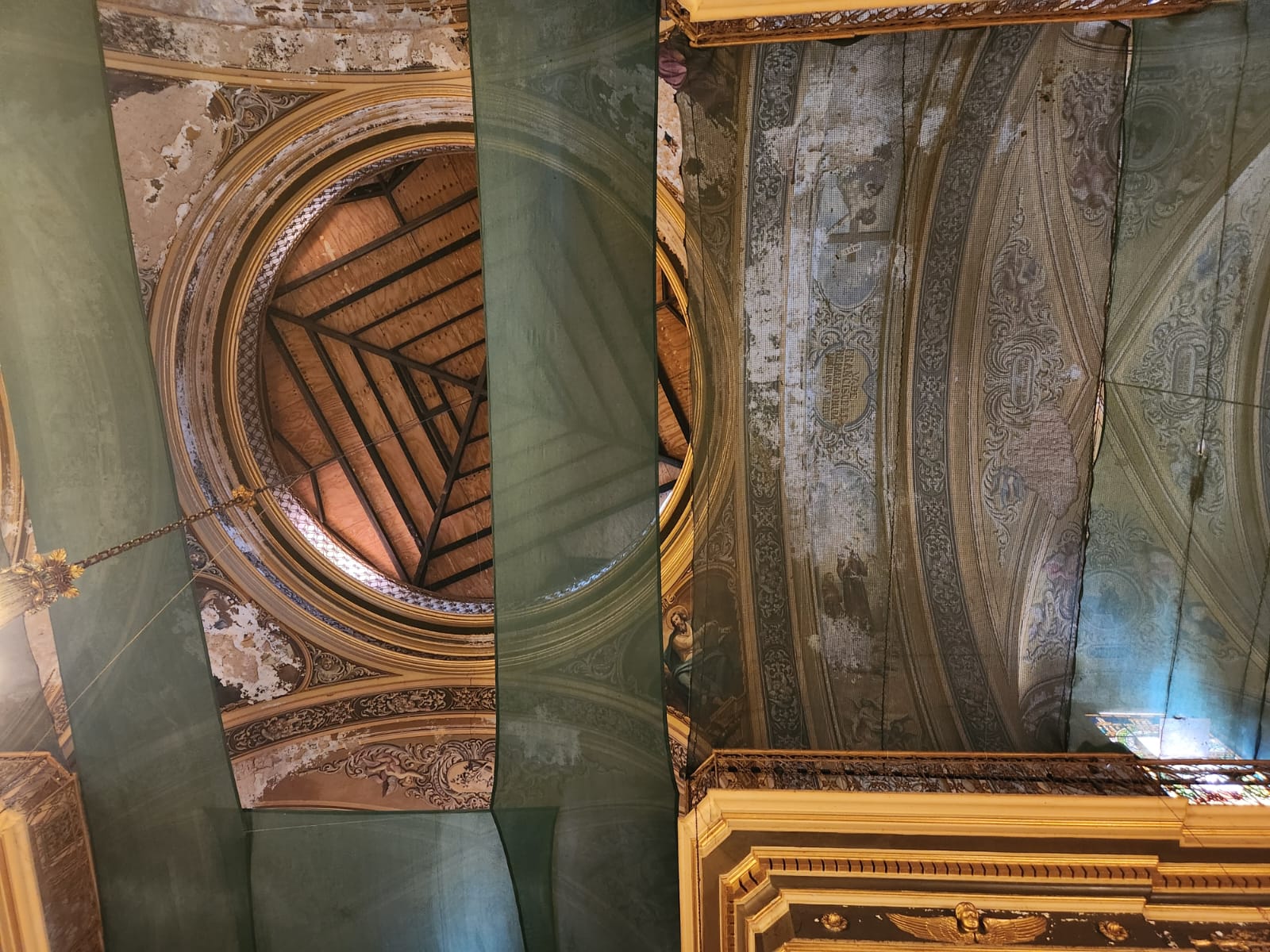

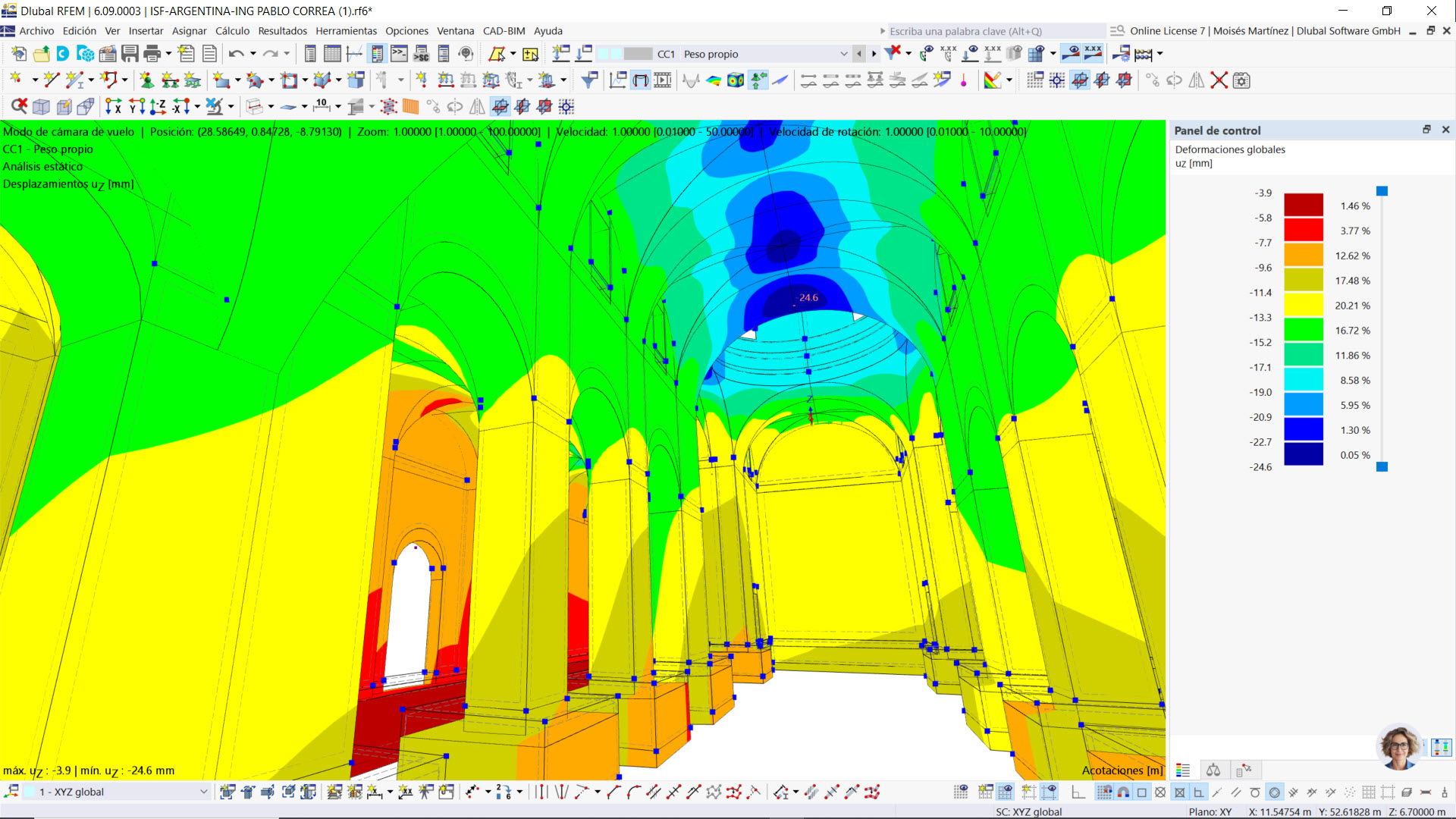

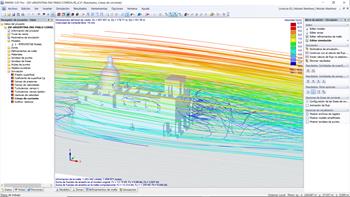

Modello computazionale di San Francisco a San Miguel de Tucumán per analisi strutturale, verifica, e restauro.
172x

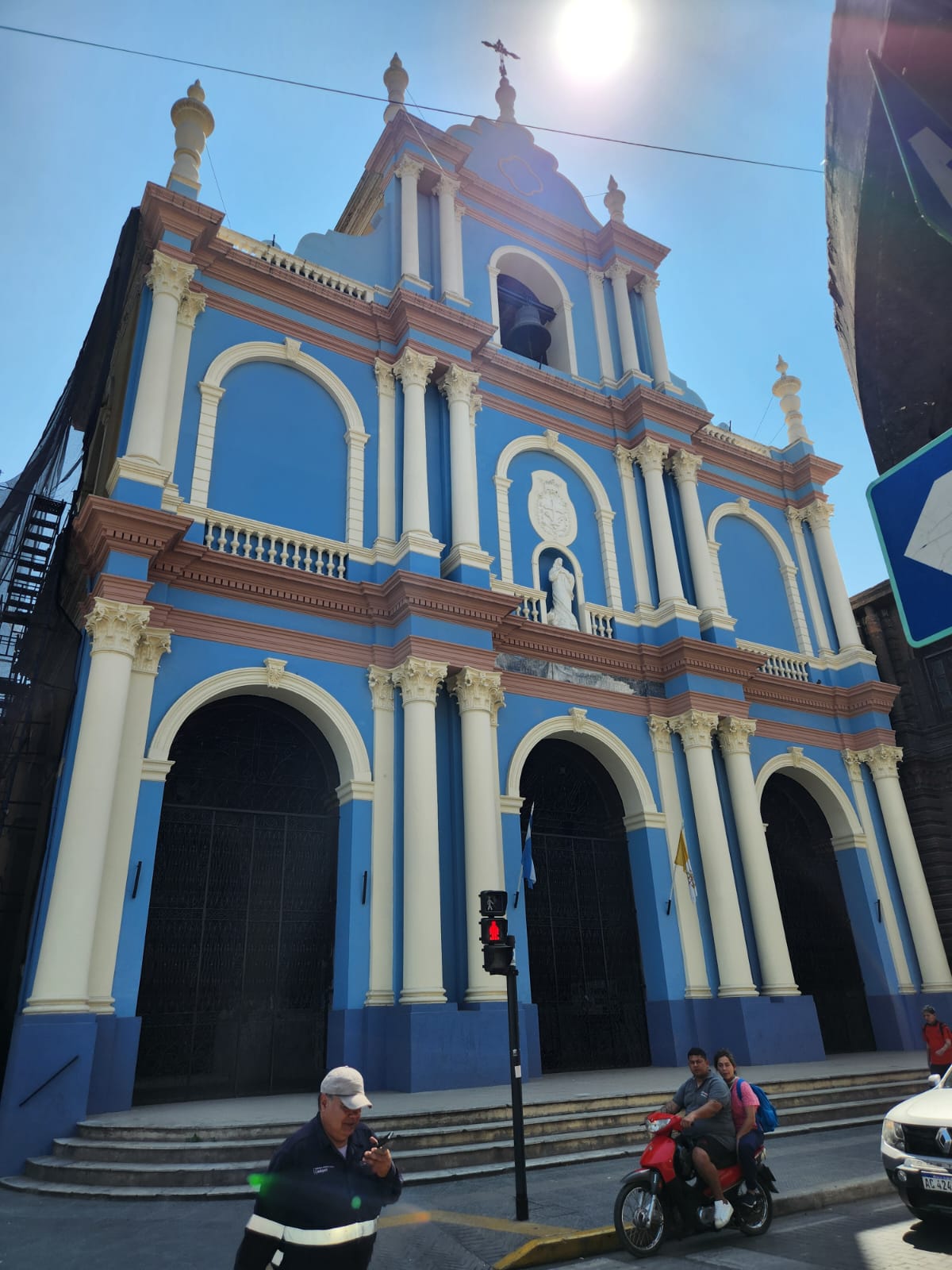

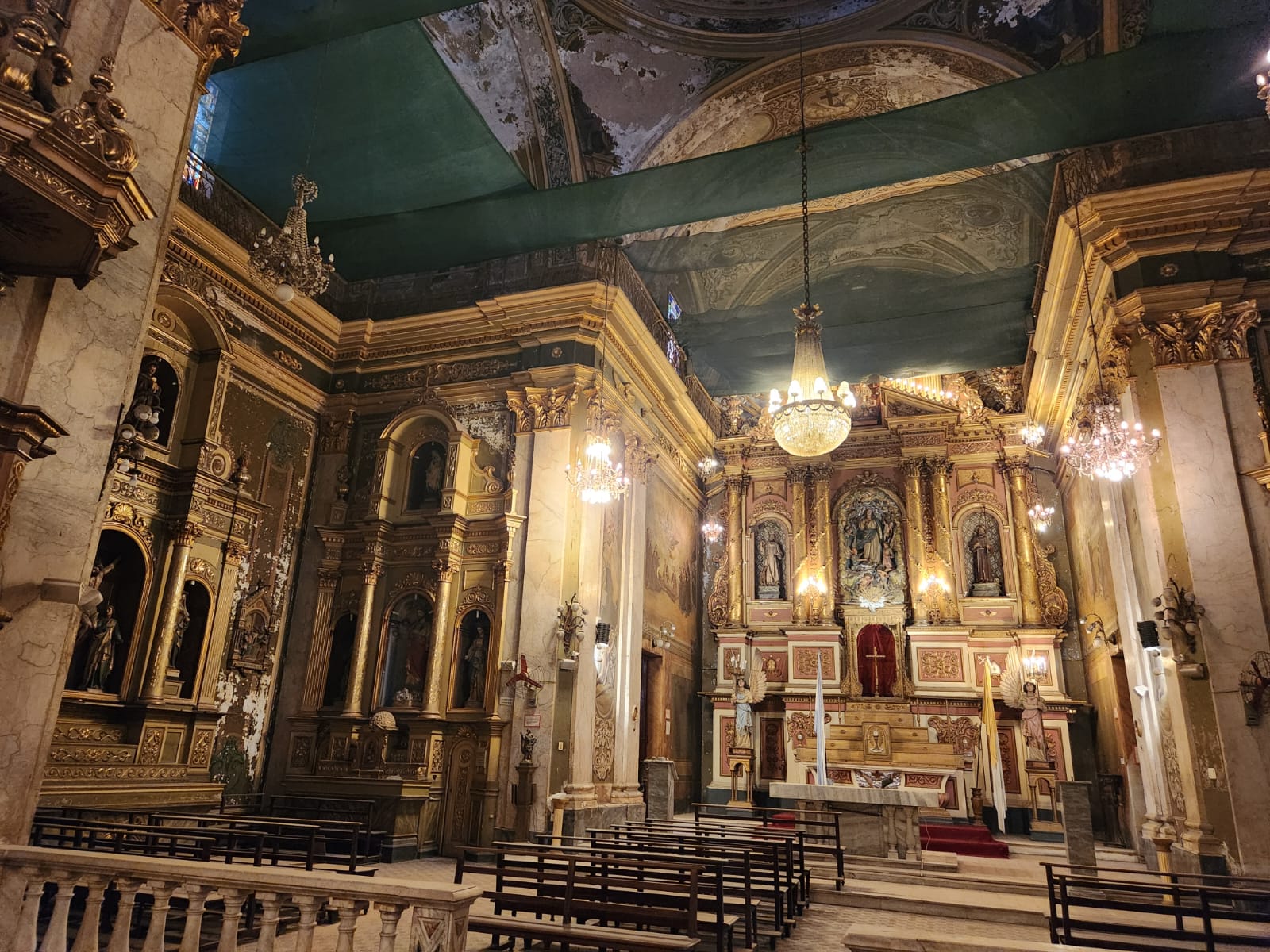

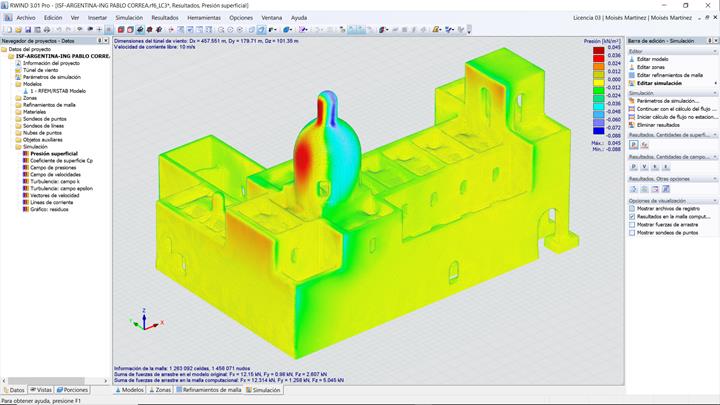

Chiesa di San Francesco – Analisi computazionale

Questo progetto di restauro si basa sulla generazione di un modello numerico computazionale che riproduce con precisione la geometria e i carichi della Chiesa di San Francisco al fine di valutare le tensioni di contatto terreno-fondazione. Vengono considerate ipotesi chiave, come la stabilità dei cedimenti, la formazione di fessure e la conservazione dell'integrità strutturale. Inoltre, vengono prese in considerazione le modifiche precedenti, come la rimozione del materiale di riempimento sulle volte, che mirava a ridurre i carichi permanenti.

Per la valutazione strutturale, sono stati utilizzati gli strumenti di Dlubal Software , che consentono un'analisi dettagliata dell'interazione terreno-struttura, la distribuzione delle forze nelle pareti e nelle volte e la simulazione del comportamento strutturale in varie condizioni di carico. Un'analisi precisa delle tensioni è stata generata utilizzando questi strumenti, facilitando così l'identificazione delle aree che richiedono intervento e armatura.

Il modello strutturale sviluppato è stato la chiave per l'analisi di stabilità dell'edificio e per determinare le misure di restauro più rilevanti, assicurando che la distribuzione del carico nella struttura rifletta la realtà. Questo approccio garantisce che le misure di armatura rispettino sia la sicurezza che la conservazione del patrimonio culturale di Tucumán , in conformità con i più alti standard di analisi strutturale e restauro.

Posizione Calle 25 de Mayo esquina San Martín, San Miguel de Tucumán, Argentina
Committente Sergio. J. Pagani e Atilio Arevalo
Ingegneri civili e Commissione per la valorizzazione del patrimonio culturale di Tucumán
Analisi strutturale - Ingegneria Pablo José Martín Correa Medina
pjm.correa@gmail.com
+549 381 5265741

Specifiche del progetto

Dati modello

Numero di nodi 1941
Numero di linee 3894
Numero di aste 0
Numero di superfici 2095
Numero di solidi 308
Numero di casi di carico 2
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 0
Peso totale 9410,405 t
Dimensioni (metriche) 53,240 x 34,359 x 44,671 m
Dimensioni (imperiali) 174.67 x 112.73 x 146.56 feet
