Analisi delle tensioni di aste, superfici e solidi
Analisi tensioni-deformazioni | Caratteristiche
- Analisi generale delle tensioni
- Importazione automatica delle forze interne da RFEM/RSTAB
- Output grafico e numerico di tensioni, deformazioni, e tassi di lavoro completamente integrati in RFEM/RSTAB
- Specifica della tensione limite definita dall'utente
- Riepilogo di componenti strutturali simili per la verifica
- Ampia gamma di opzioni di personalizzazione per l'output grafico
- Tabelle dei risultati disposte in modo chiaro per una rapida panoramica dopo la verifica
- Semplice tracciabilità dei risultati grazie alla documentazione completa del metodo di calcolo comprese tutte le formule
- Elevata produttività grazie alla quantità minima di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Visualizzazione della zona grigia per intervalli di valori non importanti: Caratteristica del prodotto "Analisi tensioni-deformazioni con visualizzazione della zona grigia"
Analisi tensioni-deformazioni | Caratteristiche per la progettazione di aste
- ottimizzazione della sezione trasversale
- Trasferimento di sezioni ottimizzate a RFEM/RSTAB
- Verifica di qualsiasi sezione in parete sottile da RSECTION
- Rappresentazione di un diagramma delle tensioni su una sezione
- Determinazione delle tensioni normali e di taglio
- Output delle componenti di tensione per i singoli tipi di forza interna dell'asta
- Rappresentazione dettagliata delle tensioni in tutti i punti di tensione
- Determinazione del Δσ più grande per ogni punto di tensione (ad esempio, per la verifica a fatica)
- Visualizzazione a colori delle tensioni e dei rapporti di progetto per una rapida panoramica delle zone critiche o sovradimensionate
- Output degli elenchi delle parti
Analisi tensioni-deformazioni | Funzioni per la verifica di superfici e solidi

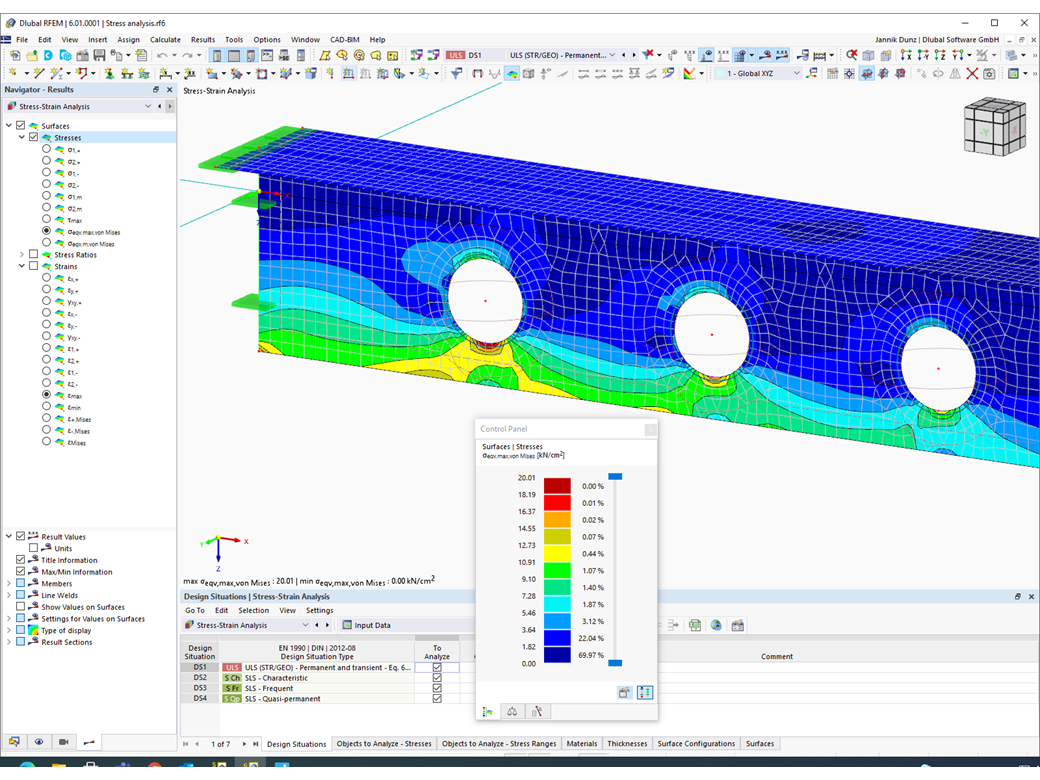

- Determinazione delle tensioni principali e di base, della membrana e delle tensioni tangenziali, nonché delle tensioni equivalenti e delle tensioni equivalenti della membrana
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Possibilità di ottimizzazione degli spessori delle superfici e del trasferimento dati in RFEM

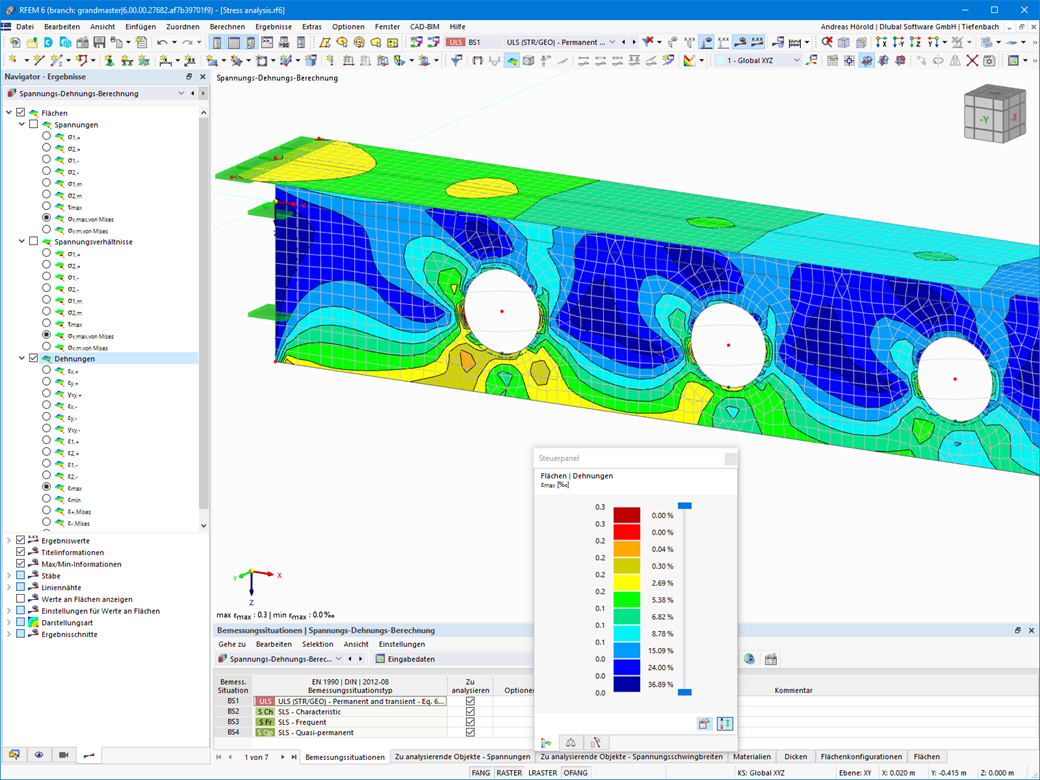

- Output delle deformazioni
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Funzione di filtro per solidi, superfici, linee e nodi nelle tabelle
- Tensioni tangenziali trasversali secondo Mindlin, Kirchhoff o specifiche definite dall'utente
- Spannungsauswertung für Schweißnähte an Verbindungslinien zwischen Flächen: Vai alla caratteristica del prodotto "Saldatura lineare"
Analisi tensioni-deformazioni | Risultati

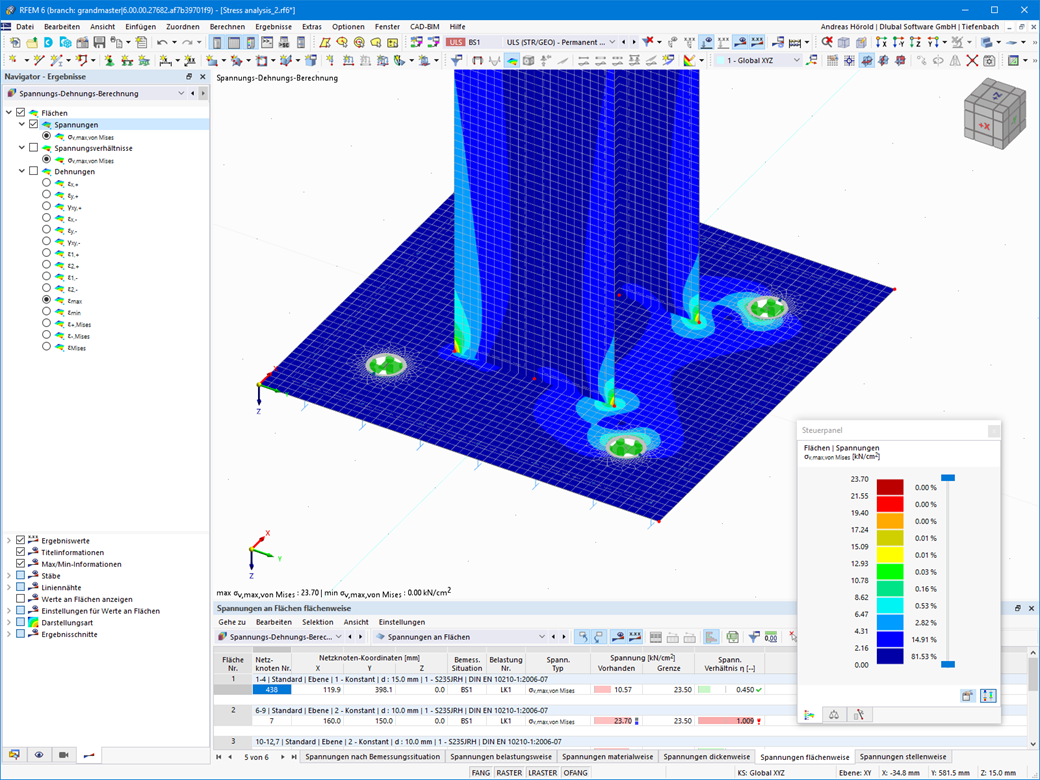

Dopo aver completato la verifica, il programma si prenderà cura dei risultati chiaramente organizzati. Pertanto, il programma mostra le tensioni massime risultanti e i rapporti di tensione ordinate per sezione, asta/superficie, solido, set di aste, posizione x e così via. Oltre ai valori dei risultati tabulari, l'add-on mostra il grafico della sezione trasversale corrispondente con i punti di tensione, il diagramma delle tensioni e anche i valori. È possibile correlare il tasso di lavoro a qualsiasi tipo di tensione. La posizione corrente mente attiva viene evidenziata anche nel modello di analisi di RFEM/RSTAB.
Oltre alla valutazione tabellare, il programma offre ancora di più. È anche possibile controllare graficamente le tensioni e i rapporti di progetto sul modello RFEM/RSTAB. È possibile regolare i colori e i valori individualmente.

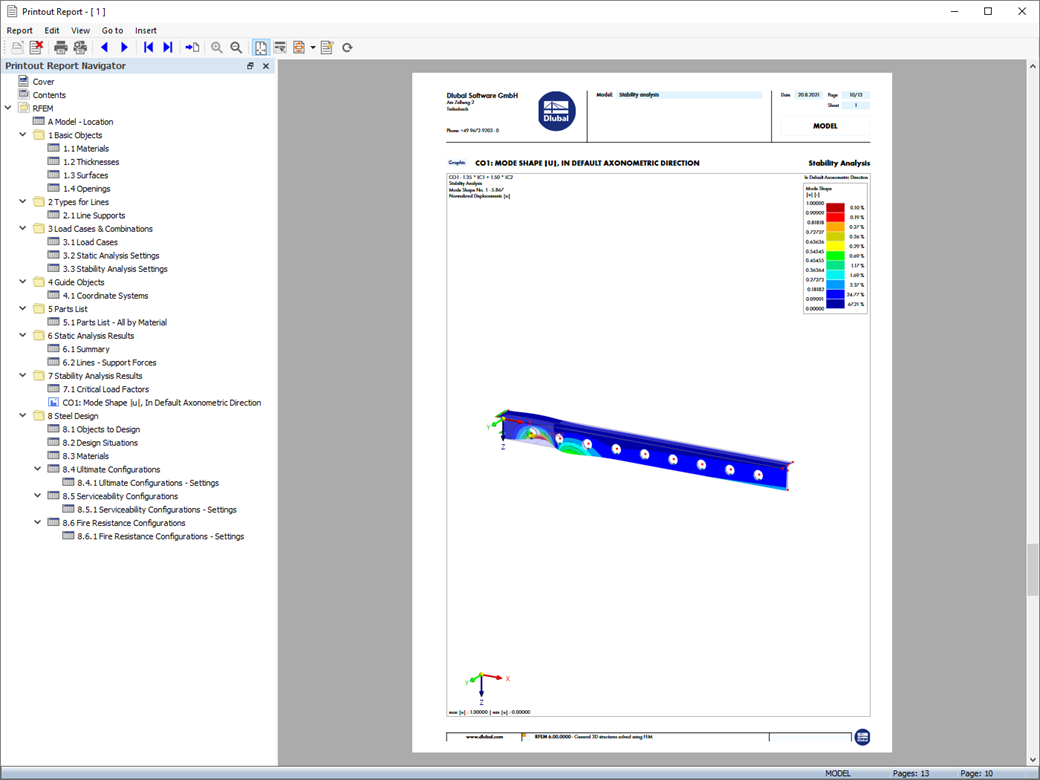

La visualizzazione dei diagrammi dei risultati di un'asta o di un set di aste consente una valutazione mirata. Per ogni posizione di progetto, è possibile aprire la rispettiva finestra di dialogo per verificare le proprietà della sezione rilevanti per la progettazione e le componenti di tensione di qualsiasi punto di tensione. Infine, hai la possibilità di stampare il grafico corrispondente, compresi tutti i dettagli del progetto.
Webshop
Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!
Calcola il tuo prezzo

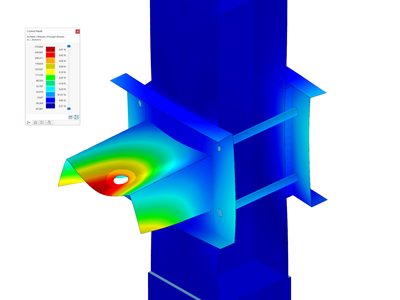

![Collegamento della cinghia, tensione](/it/webimage/027623/3214361/spannung_analyse.png?mw=400&hash=cf05c44fa093f2cb6c9c16fdf0dbec52a61654a1)
Il prezzo è valido per Stati Uniti.
![Caratteristica 002842 | Analisi delle tensioni dipendenti dal segno](/it/webimage/051240/3953337/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nell'add-on Analisi tensioni-deformazioni, è possibile utilizzare l'opzione per specificare le tensioni limite dipendenti dal segno per componente di tensione.
![Caratteristica 002829 | Specifica di un ciclo di tensione limite dipendente dal componente](/it/webimage/050851/3916663/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nell'add-on Analisi tensioni-deformazioni, è possibile definire un ciclo di tensione limite dipendente dal componente e considerarlo per la verifica.
![Definizione di una saldatura lineare](/it/webimage/032466/3346854/2022-07-06_12-00-14.png?mw=512&hash=47dda1109cfd7e97ac06f4ba3bf562b87adb310f)
In RFEM 6, le saldature lineari possono essere definite tra le superfici e le tensioni della saldatura possono essere calcolate utilizzando l'add-on Analisi tensione-deformazione.
Sono disponibili i seguenti tipi di giunti:
- Giunto di testa
- Giunto d'angolo
- Giunto a sovrapposizione
- Giunto a T
A seconda del tipo di giunto selezionato, è possibile selezionare i seguenti tipi di saldatura:
- Quadrata singola
- Quadrata doppia
- Smusso doppio
- Singola a V
- Doppia V
- Singola a U
- Doppia U
- Singola J
- Doppio J
![Output delle tensioni, in grafici e tabelle](/it/webimage/022955/3130494/Ausgabe_der_Spannungen,_grafisch_und_tabellarisch_ENG.png?mw=512&hash=d2715b10547f913d3a3bfbdf03b5376362cc421a)
Rispetto al modulo aggiuntivo RF-/STEEL (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add -on Analisi tensioni-deformazioni per RFEM 6/RSTAB 9:
- Trattamento di aste, superfici, solidi, saldature (giunti saldati in linea tra due e tre superfici con successiva verifica delle tensioni)
- Output di tensioni, rapporti di tensioni, intervalli di tensioni e deformazioni
- Tensione limite a seconda del materiale assegnato o di un input definito dall'utente
- Specifica individuale dei risultati da calcolare tramite tipi di impostazioni liberamente assegnabili
- Dettagli dei risultati non modali con visualizzazione della formula preparata e visualizzazione aggiuntiva dei risultati a livello di sezione trasversale delle aste
- Output delle formule di verifica utilizzate
