杆件、面和实体的应力分析
总数: 4
应力-应变分析 | 产品特性
- 一般应力验算
- 自动从 RFEM/RSTAB 导入内力
- 完全集成于 RFEM/RSTAB 中的应力、应变和利用率的图形和数值输出
- 用户定义极限应力
- 用于设计计算的类似构件汇总
- 针对图形输出提供各种自定义选项
- 结果表格输出清晰,便于快速查看
- 完整的计算文档(包括所有公式),可轻松追溯计算结果
- 输入工作少,效率高
- 可根据需要详细设置计算选项
- 显示不重要的数值范围的灰色区域: 产品功能“应力-应变分析中的灰色区域显示”
应力-应变分析 | 杆件设计功能
- 截面优化
- 将优化后的截面导出到 RFEM/RSTAB
- 设计任意 RSECTION 薄壁截面
- 显示截面的应力图
- 计算正应力、剪应力和等效应力
- 输出各杆件内力的应力分量
- 详细输出所有应力点的应力
- 计算每个应力点的最大 Δσ(例如疲劳验算)
- 以彩色显示应力和利用率,便于用户快速识别临界区或超限区
- 输出物料列表
应力-应变分析 | 面和实体的设计功能
- 计算主应力和基本应力、膜应力和剪应力以及等效应力和等效膜应力
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力可按不同假设:
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 选择优化面的厚度并且导入到 RFEM
- 应变结果输出
- 可表格、可图形显示各应力分量和利用率
- 表格中提供实体、面、线和节点的筛选功能
- 横向剪切应力按 Mindlin、Kirchhoff 或自定义
- 面之间连接线上焊缝的应力分析: 转到产品功能“线焊”
应力-应变分析 | 结果

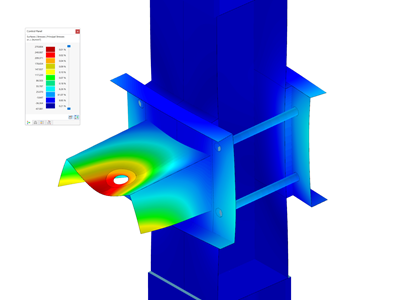

完成计算后,程序会自动处理结果。 程序会按截面、杆件/面、实体、杆件集、x 位置等显示最大应力和利用率。 除了表格显示结果值外,还可以图形显示截面以及应力点、应力图和相关数值。 利用率适用于各种应力。 在 RFEM/RSTAB 模型中当前位置会被高亮显示。
除了表格外,程序还提供图形方式显示结果。 用户可以选择以图形方式来检查应力和利用率, 并手动调整颜色和数值的显示。
通过在杆件或杆件集上显示结果图,可以有针对性地对结果进行评估。 对于每个设计位置,用户可以打开相应的对话框来检查与设计相关的截面属性以及任何应力点的应力分量。 最后,可以选择打印相应的图形,包括所有设计计算细节。
计算价格

总金额 1,360.00 USD
该价格适用于United States。

面之间的焊缝应力可以使用 RFEM 6 中的应力-应变分析模块进行计算。 此外,可以输入根据相关规范确定的应力极限值,以确定焊缝的应力比。 本文将通过两个来自 AISC 第 1 卷的示例,按照规范 [1] 对角焊缝设计进行说明: 设计举例 [2].

在“应力-应变分析”模块中,可以使用应力组成选项指定正负号的极限应力。

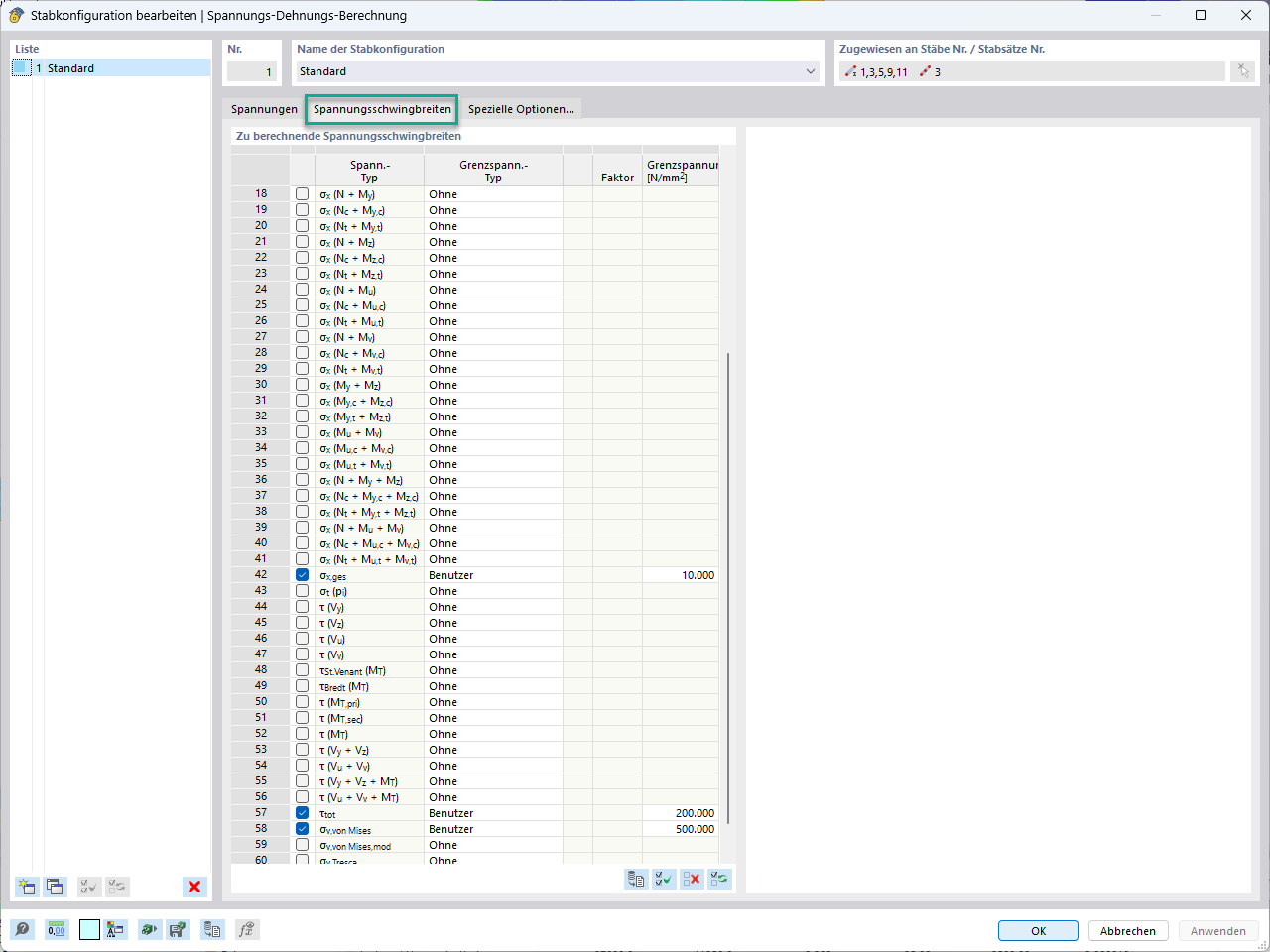

在“应力-应变分析”模块中,可以定义取决于组件的应力极限周期,并在设计中考虑。

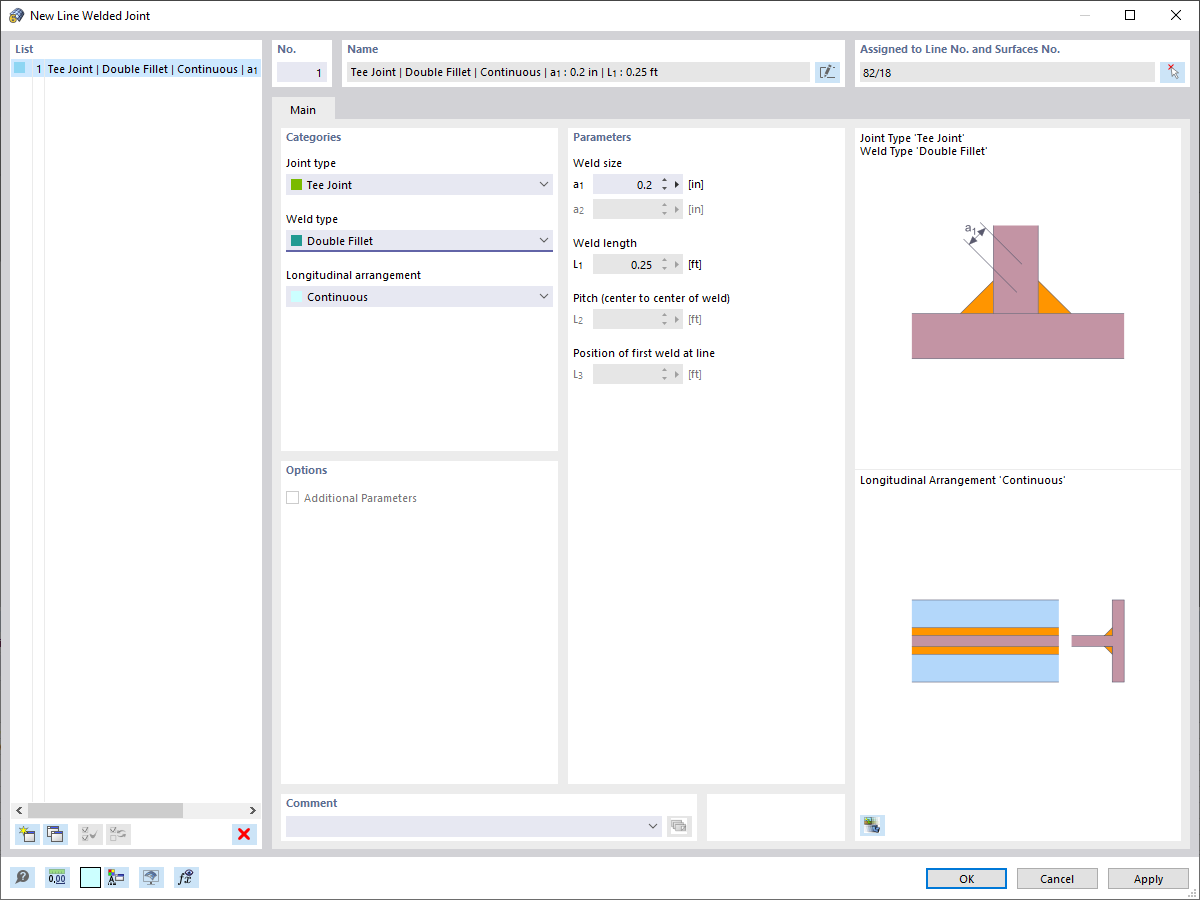

在 RFEM 6 中,可以定义面之间的线焊,并通过使用应力-应变分析模块来计算焊缝应力。
有以下连接类型可供选择:
- 对接连接
- 角接连接
- 搭接连接
- T 形连接
根据所选的连接类型,可以选择以下焊缝设计:
- I 形
- 双 I 形
- 双斜
- V 形
- 双 V 形
- U 形
- 双 U 形
- J 形
- 双 J 形

与附加模块 RF-/STEEL (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的应力应变分析模块中增加了以下新功能:
- 杆件、面、实体、焊缝的处理(两个和三个面之间的线焊连接,以及随后的应力设计)
- 应力、应力比、应力幅和应变的输出
- 根据指定的材料或用户定义的输入来限制应力
- 通过可自由分配的设置类型来单独指定要计算的结果
- 非模式化的结果详细信息,附有公式显示以及杆件截面上的结果显示
- 输出使用的验算公式
