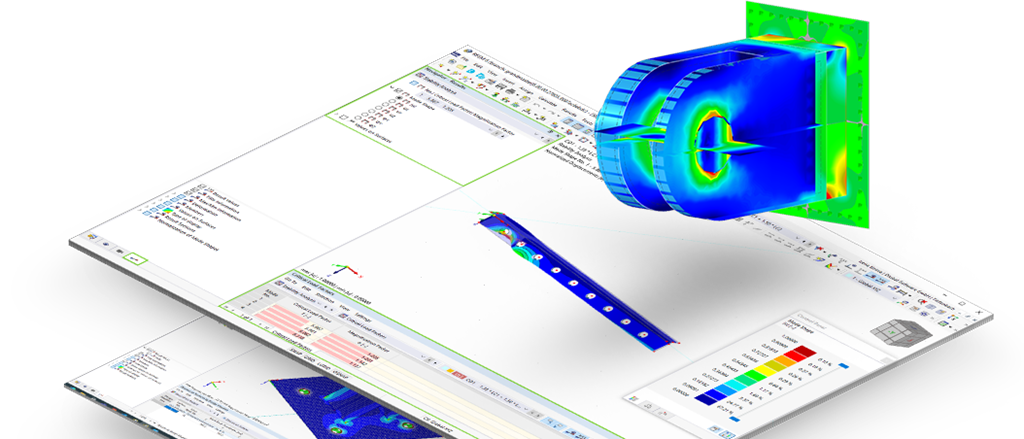

Analýza napětí prutů, ploch a těles
Analýza napětí-přetvoření | Funkce
- Obecné analýzy napětí
- Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
- Výsledky napětí, přetvoření, vůlí a využití graficky i číselně plně integrované v programu RFEM/RSTAB pro všechny komponenty
- Uživatelské zadání mezního napětí
- Souhrn podobných konstrukčních prvků pro posouzení
- Široká škála možností nastavení grafických výstupů
- Přehledné tabulky výsledků pro rychlý přehled po posouzení
- Jednoduchá ověřitelnost výsledků díky kompletní dokumentaci metody výpočtu včetně všech vzorců
- Vysoká produktivita díky minimálnímu požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Šedé zobrazení pro nedůležité rozsahy hodnot: Funkce produktu "Analýza napětí-přetvoření se zobrazením šedých oblastí"
Analýza napětí-přetvoření | Funkce pro posouzení prutů
- Optimalizace průřezu
- Možnost importu optimalizovaných průřezů do programu RFEM/RSTAB
- Posouzení libovolného tenkostěnného průřezu z RSECTION
- Zobrazení průběhu napětí na průřezu
- Stanovení normálových, smykových a srovnávacích napětí
- Složky napětí pro jednotlivé druhy vnitřních sil prutu
- Detailní výsledky napětí ve všech napěťových bodech
- Stanovení největšího Δσ pro každý napěťový bod (např. pro posouzení únavy)
- Barevné zobrazení napětí a využití pro rychlý přehled o kritických nebo předimenzovaných oblastech
- Výkazy materiálu
Analýza napětí-přetvoření | Funkce pro posouzení ploch a těles
- Určení hlavních a základních napětí, membránových a smykových napětí a také srovnávacích napětí a srovnávacích membránových napětí
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Možnost optimalizace tloušťky ploch a převzetí údajů do programu RFEM
- Zobrazení výsledků přetvoření
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Funkce pro filtrování těles, ploch, linií a uzlů v tabulkách
- Příčná smyková napětí podle Mindlina, Kirchhoffa nebo uživatelem zadaných údajů
- Vyhodnocení napětí pro svary na spojovacích liniích mezi plochami: Přejít k funkci produktu "Liniový svar"
Analýza napětí-přetvoření | Výsledky
Jakmile je posouzení dokončené, zobrazí program jasné výsledky. Program vám zobrazí maximální napětí a využití přehledně seřazená podle průřezů, prutů/ploch, těles, sad prutů, míst x atd. Kromě výsledků v tabulkách vám addon vždy zobrazí odpovídající grafické znázornění průřezů s napěťovými body, průběhem napětí a hodnotami. Stupeň využití můžete vztáhnout k libovolnému druhu napětí. Právě zvolené místo máte vyznačeno na RFEM/RSTAB modelu.
Kromě tabulkového vyhodnocení vám program nabízí ještě více. Napětí a využití můžete zkontrolovat také graficky na RFEM/RSTAB modelu. Přiřazenou stupnici barev a hodnot přitom můžete upravovat.
Zobrazení průběhu výsledků na prutu nebo sadě prutů vám umožňuje cílené vyhodnocení. U každého posuzovaného místa můžete překontrolovat průřezové charakteristiky a složky napětí v každém napěťovém bodě. Nakonec máme možnost vytisknout příslušné grafické znázornění napětí se všemi detaily.
E-shop
Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.
Spočítejte si cenu
![Pásový spoj, napětí](/cs/webimage/027623/3214361/spannung_analyse.png?mw=400&hash=cf05c44fa093f2cb6c9c16fdf0dbec52a61654a1)
Cena platí pro Spojené státy americké.
![Funkce 002842 | Analýza napětí v závislosti na znaménku](/cs/webimage/051240/3953337/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V Analýza napětí-přetvoření v analýze napětí máte možnost pro každou složku napětí zadat mezní napětí závislá na znaménku.
![Funkce 002829 | Zadání mezního napěťového cyklu závislého na komponentě](/cs/webimage/050851/3916663/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V Analýza napětí-přetvoření haben Sie die Möglichkeit, ein komponentenabhängiges Grenzspannungsspiel zu definieren und für die Bemessung zu berücksichtigen.
![Zadání liniového svaru](/cs/webimage/032466/3339407/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V programu RFEM 6 lze definovat mezi plochami liniové svary a pomocí addonu Analýza napětí-přetvoření v nich počítat napětí.
K dispozici jsou následující typy spojů:
- tupý spoj
- Rohový spoj
- Přeplátovaný spoj
- T-spoj
Na základě zvoleného typu spoje lze vybrat následující provedení svarů:
- Jednostranný čtvercový svar
- Oboustranný čtvercový svar
- Poloviční svar X
- Jednostranný svar V
- Oboustranný svar V
- Jednostranný svar U
- Oboustranný svar U
- Jednostranný svar J
- Oboustranný svar J
![Zobrazení napětí graficky a v tabulce](/cs/webimage/022955/3130494/Ausgabe_der_Spannungen,_grafisch_und_tabellarisch_ENG.png?mw=512&hash=d2715b10547f913d3a3bfbdf03b5376362cc421a)
Ve srovnání s přídavným modulem RF-/STEEL (RFEM 5 a RSTAB 8) obsahuje addon Analýza napětí-přetvoření pro RFEM 6 a RSTAB 9 následující nové funkce:
- Analýza prutů, ploch, těles, svarů (liniové svary mezi dvěma nebo třemi plochami s následným posouzením napětí)
- Výsledky pro napětí, poměry napětí, rozkmity napětí a přetvoření
- Mezní napětí v závislosti na přiřazeném materiálu nebo na zadání uživatelem
- Individuální výběr výsledků, které se mají spočítat, pomocí volně přiřaditelných typů nastavení
- Nemodální detaily výsledků s připraveným zobrazením vzorců a dále zobrazení výsledků na úrovni průřezu prutů
- Výstup vzorců použitých pro posouzení
