Dipl.-Ing. (FH) Paul Kieloch
2025-04-12

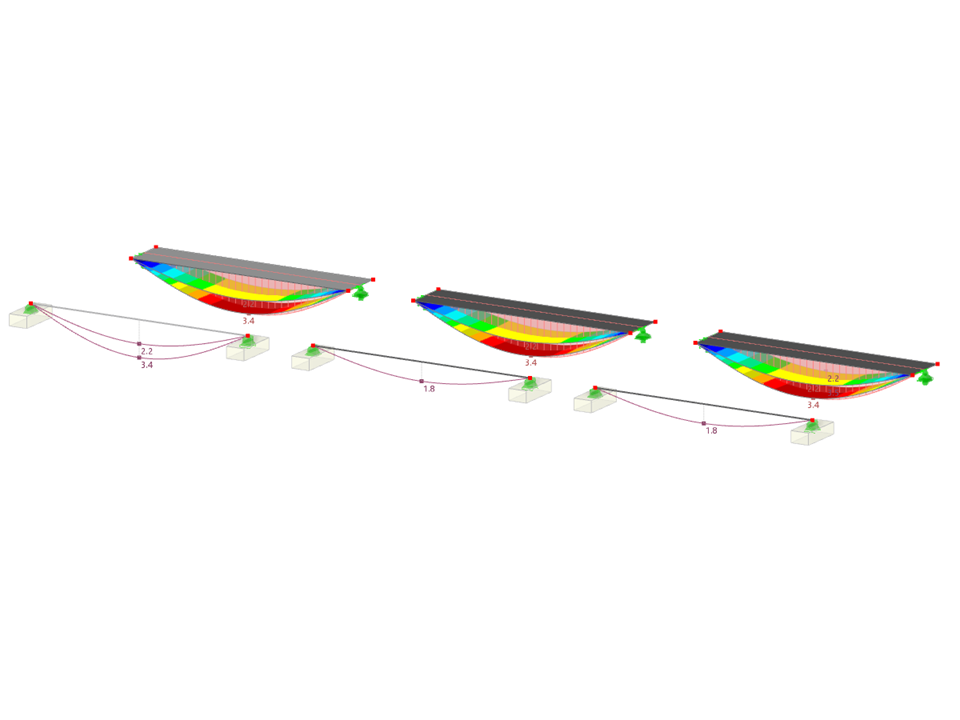

Trave a campata singola per la verifica di calcestruzzo fibrorinforzato
  • Descrizione
  • Recensioni (0)

Il modello mostra l'applicazione del calcestruzzo fibrorinforzato come elemento di superficie o intelaiatura. Tratta l'attivazione del dimensionamento del calcestruzzo fibrorinforzato nel componente aggiuntivo per la progettazione del calcestruzzo, inclusa la considerazione della combinazione o del rinforzo combinato. Maggiori informazioni sulla progettazione del calcestruzzo fibrorinforzato secondo DAfStb sono disponibili su pagina con immagine.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Trave a una campata con calcestruzzo fibrorinforzato come componente della superficie o asta

Numero di nodi 18
Numero di linee 15
Numero di aste 3
Numero di superfici 3
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 6
Nr. di combinazioni di risultati 0
Peso totale 18,750 t
Dimensioni (metriche) 18,000 x 0,000 x 5,000 m
Dimensioni (imperiali) 59.06 x 0 x 16.4 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
