Torsione di ingobbamento (7 DOF) per RSTAB 9

• Considerazione di 7 direzioni di deformazione locale (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) o 8 forze interne (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω ) nel calcolo degli elementi dell'asta
• Utilizzabile in combinazione con un'analisi strutturale secondo statica lineare, del secondo ordine, e analisi a grandi spostamenti (possono essere prese in considerazione anche le imperfezioni)
• In combinazione con l'add-on Analisi di stabilità, consente di determinare i fattori di carico critici e le forme modali di problemi di stabilità come l'instabilità torsionale e l'instabilità flesso-torsionale
• Considerazione delle piastre terminali e degli irrigidimenti trasversali come molle di ingobbamento durante il calcolo delle sezioni a I con determinazione automatica e visualizzazione grafica della rigidezza della molla di ingobbamento
• Visualizzazione grafica dell'ingobbamento della sezione trasversale delle aste nella deformazione

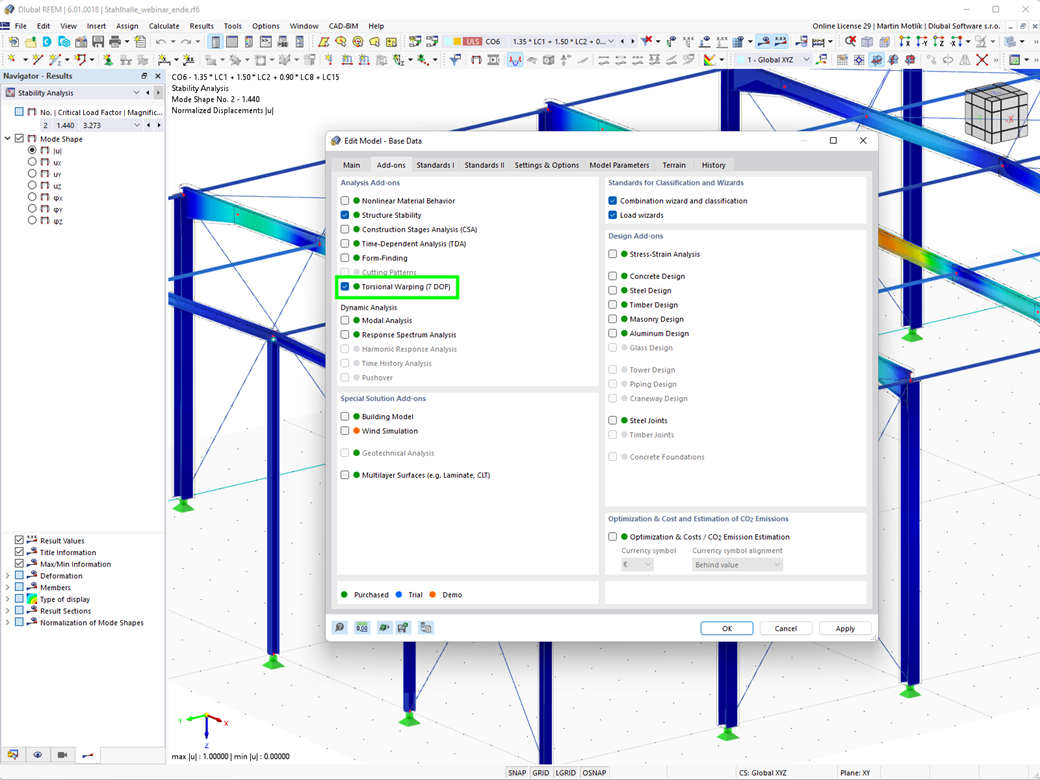

• Integrazione completa con RFEM e RSTAB

È possibile eseguire il calcolo della torsione di ingobbamento sull'intero sistema. Quindi, consideri il 7° aggiuntivo grado di libertà nel calcolo dell'asta. Le rigidezze degli elementi strutturali collegati vengono automaticamente prese in considerazione. Significa che non è necessario 'definire rigidezze elastiche equivalenti o condizioni vincolari per un sistema staccato.

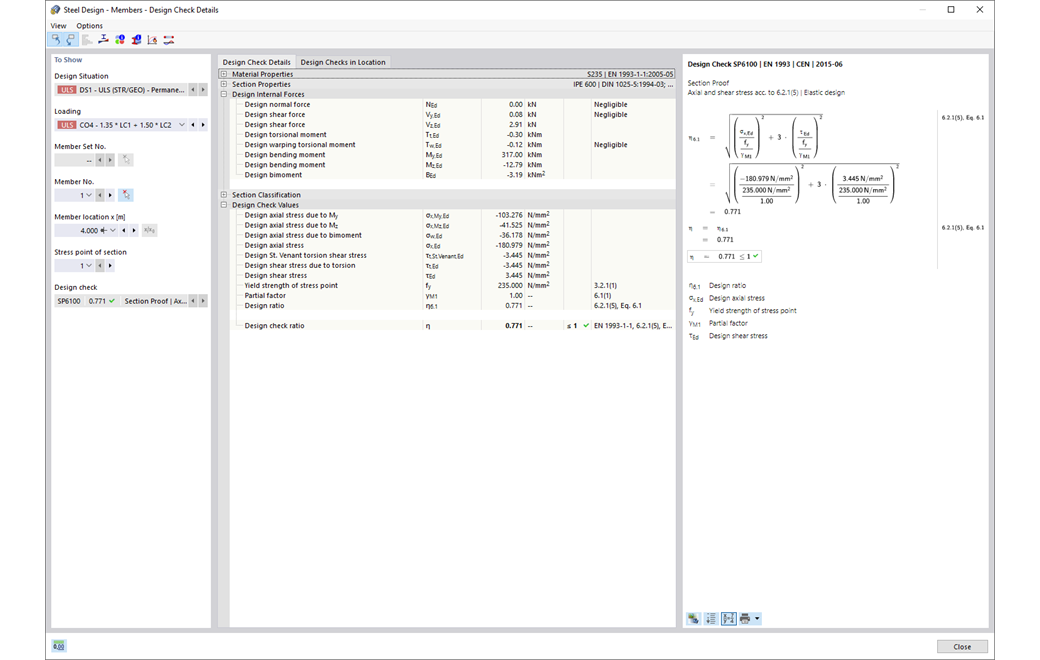

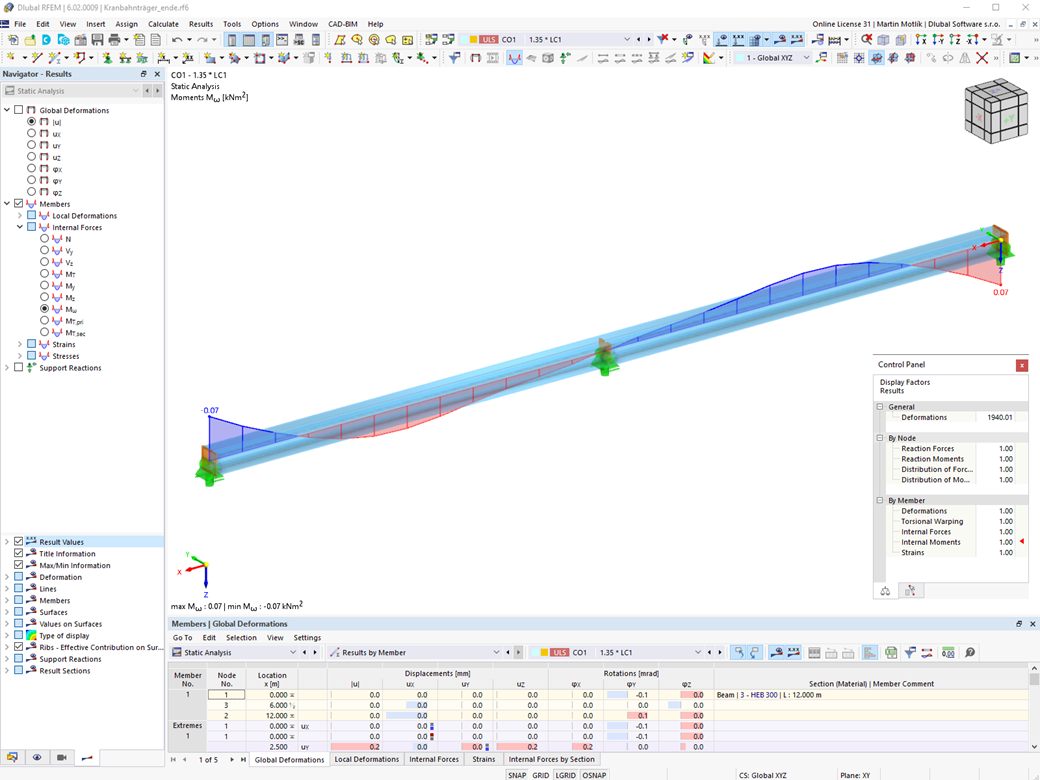

È quindi possibile utilizzare le forze interne dal calcolo con torsione di ingobbamento negli add-on per la verifica. Considera il bimomento di ingobbamento e il momento torcente secondario, a seconda del materiale e della norma selezionata. Un'applicazione tipica è l'analisi di stabilità secondo la teoria del secondo ordine con imperfezioni nelle strutture in acciaio.

Lo sapeva che... ? L'applicazione non è limitata alle sezioni trasversali in acciaio a parete sottile. Pertanto, è possibile, ad esempio, eseguire il calcolo del momento ribaltante ideale di travi con sezioni trasversali in legno massiccio.
