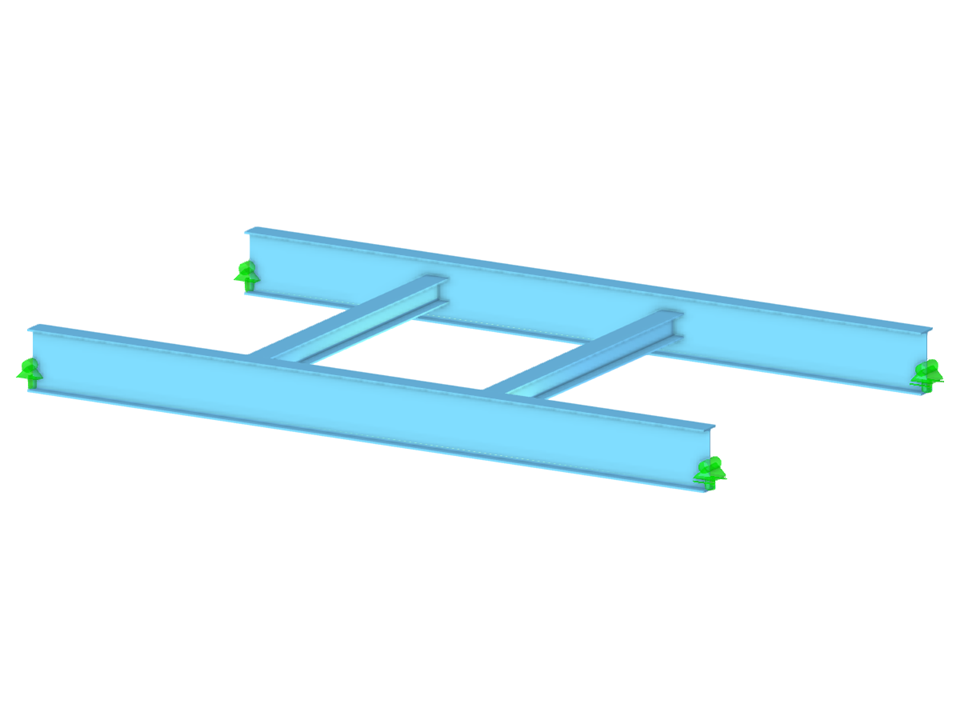

Torsione da ingobbamento dell'asta
| Numero di nodi | 8 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,429 t |
| Dimensioni (metriche) | 7.200 x 0.000 x 4.000 m |
| Dimensioni (imperiali) | 23.62 x 0 x 13.12 feet |
