Scarica qui il modello della tribuna di uno stadio e aprilo nel programma agli elementi finiti RFEM.
Questo modello è presentato brevemente nel webinar gratuito "Interfacce in RFEM 6: DXF, IFC, Autodesk Revit "del 2 novembre 2022 (tedesco, 3 novembre 2022 inglese) applicato.
Modello utilizzato in

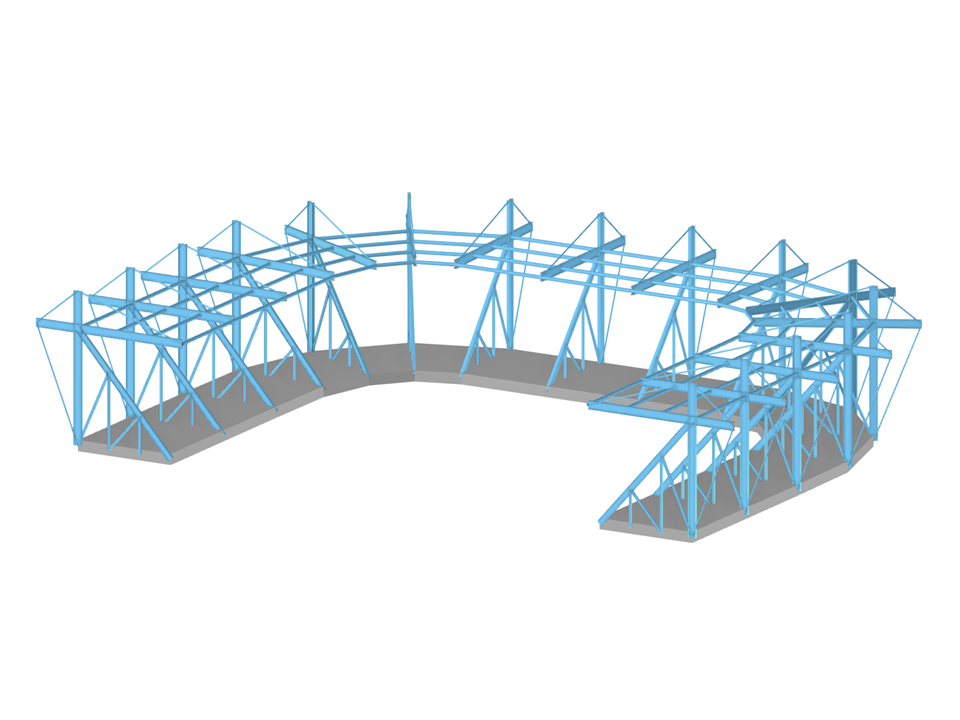

Tribuna dello stadio
| Numero di nodi | 192 |
| Numero di linee | 284 |
| Numero di aste | 252 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1524,801 t |
| Dimensioni (metriche) | 56.154 x 11.170 x 39.762 m |
| Dimensioni (imperiali) | 184.23 x 36.65 x 130.45 feet |
