Model 005592 | Concrete Pile | Soil-Structure Interaction (SSI)
  • Descrizione
  • Recensioni (0)

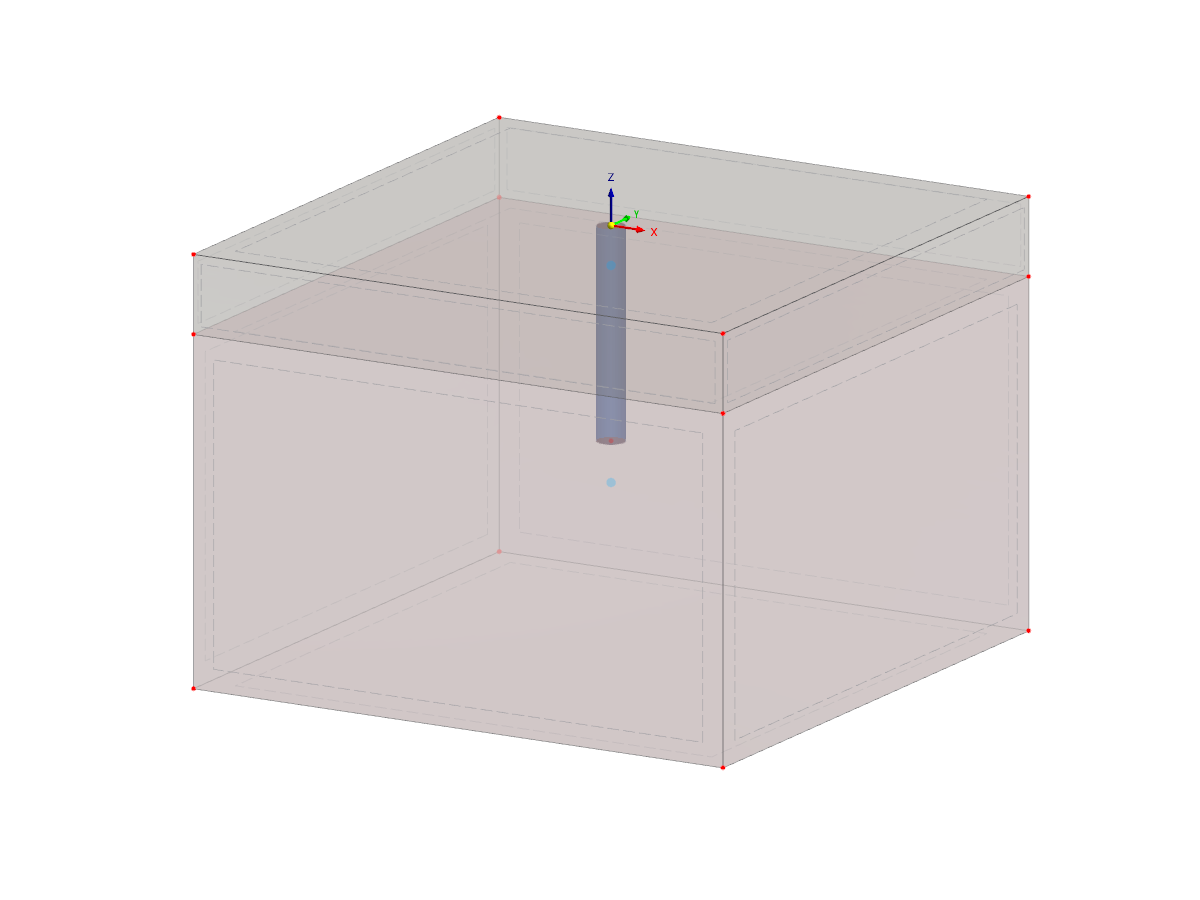

Questo modello 3D visualizza un palo in calcestruzzo che interagisce con il terreno per dimostrare l'abilità dell'analisi geotecnica in RFEM 6. Mette in evidenza le funzioni sofisticate disponibili per la simulazione dell'interazione terreno-struttura, che è fondamentale per valutare correttamente le prestazioni delle strutture di fondazione in varie condizioni. Il modello illustra efficacemente l'integrazione fluida degli elementi strutturali e geotecnici.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Palo in calcestruzzo con interazione terreno-struttura

Numero di nodi 14
Numero di linee 21
Numero di aste 1
Numero di superfici 11
Numero di solidi 2
Numero di casi di carico 3
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 26108,770 t
Dimensioni (metriche) 25.908 x 19.050 x 25.908 m
Dimensioni (imperiali) 85 x 62.5 x 85 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
