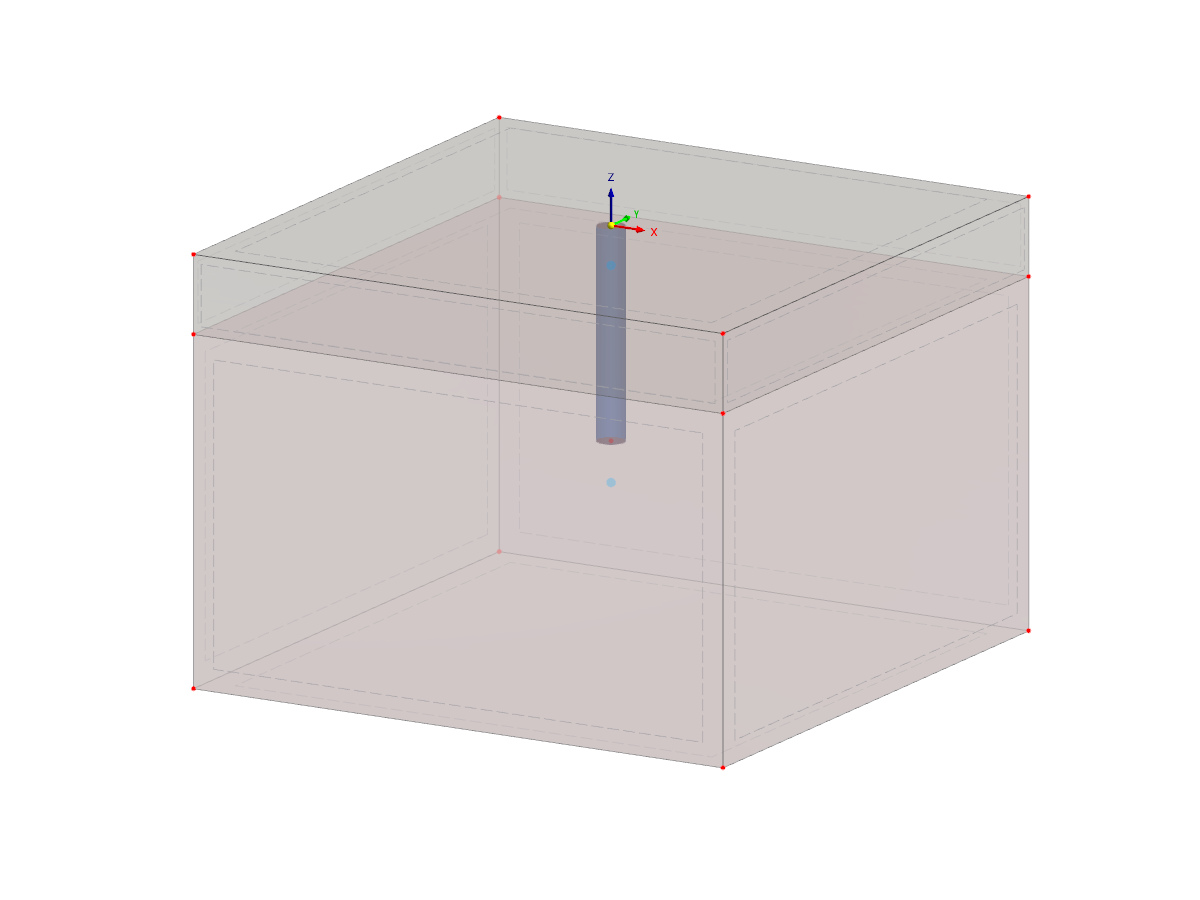

Widok 3D modelu betonowego pala z integralnością konstrukcji z gruntem, używanego do analizy geotechnicznej w RFEM 6.
  • Opis
  • Recenzje (0)

Model przedstawia kompleksową wizualizację 3D betonowego pala zintegrowanego z interakcją grunt-struktura, demonstrując zaawansowane funkcje analizy geotechnicznej w RFEM 6. Ten model podkreśla zdolność RFEM 6 do symulacji skomplikowanych scenariuszy inżynierii geotechnicznej, umożliwiając szczegółową ocenę interakcji między gruntem a elementami konstrukcyjnymi w różnych warunkach. Wizualna reprezentacja pomaga w zrozumieniu realistycznego zachowania struktury w jej środowisku.

Model wykorzystany w
Łącznie
0 na 5 gwiazdek
Ta strona ma 0 ocen użytkowników.
5 gwiazdek
4 gwiazdki
3 gwiazdki
2 gwiazdki
1 gwiazdka
(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

Pal betonowy z interakcją grunt-konstrukcja

Number of Nodes 14
Number of Lines 21
Number of Members 1
Number of Surfaces 11
Number of Solids 2
Number of Load Cases 3
Number of Load Combinations 0
Number of Result Combinations 0
Total Weight 26108.770 tons
Dimensions (Metric) 25.908 x 19.050 x 25.908 m
Dimensions (Imperial) 85 x 62.5 x 85 feet

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
