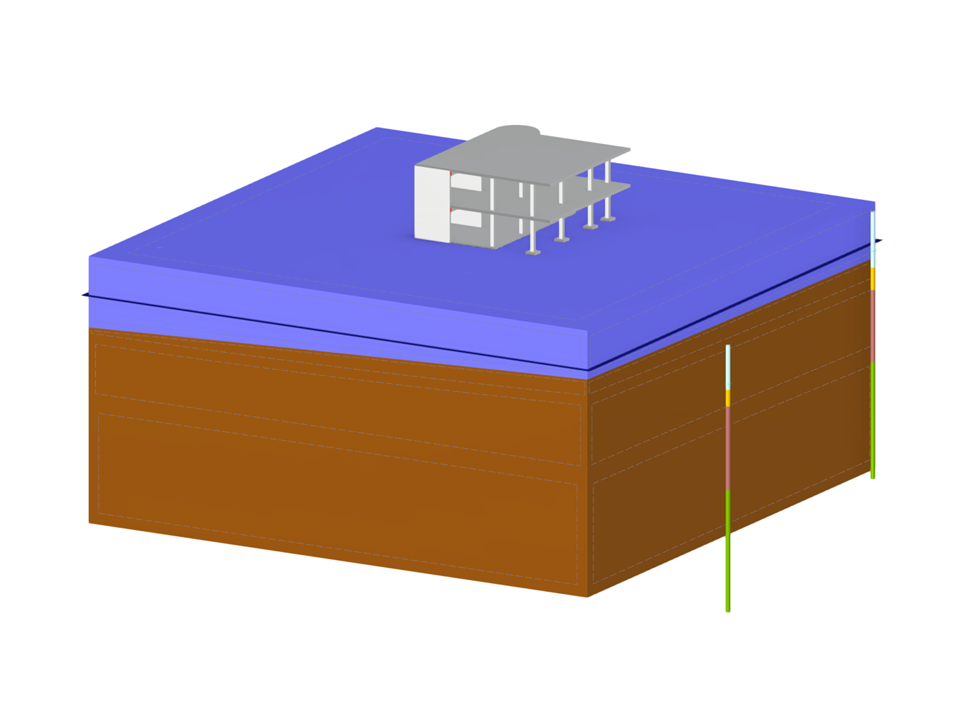

Ta wizualizacja 3D budynku żelbetowego koncentruje się na integracji interakcji konstrukcja-grunt. Podkreśla możliwości analizy geotechnicznej w RFEM 6, zapewniając dokładną ocenę fundamentów budynku i otaczającego gruntu. Model prezentuje zaawansowane metody analizy interakcji między konstrukcjami a ich kontekstem geologicznym.
Model wykorzystany w
Łącznie
Ta strona ma 0 ocen użytkowników.
| 5 gwiazdek | ||
| 4 gwiazdki | ||
| 3 gwiazdki | ||
| 2 gwiazdki | ||
| 1 gwiazdka |
Budowla żelbetowa z interakcją konstrukcji z podłożem
| Liczba węzłów | 108 |
| Liczba linii | 137 |
| Liczba prętów | 26 |
| Liczba powierzchni | 41 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 5 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 139024,100 t |
| Wymiary (metryczne) | 61,960 x 31,370 x 51,292 m |
| Wymiary (imperialne) | 203.28 x 102.92 x 168.28 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
