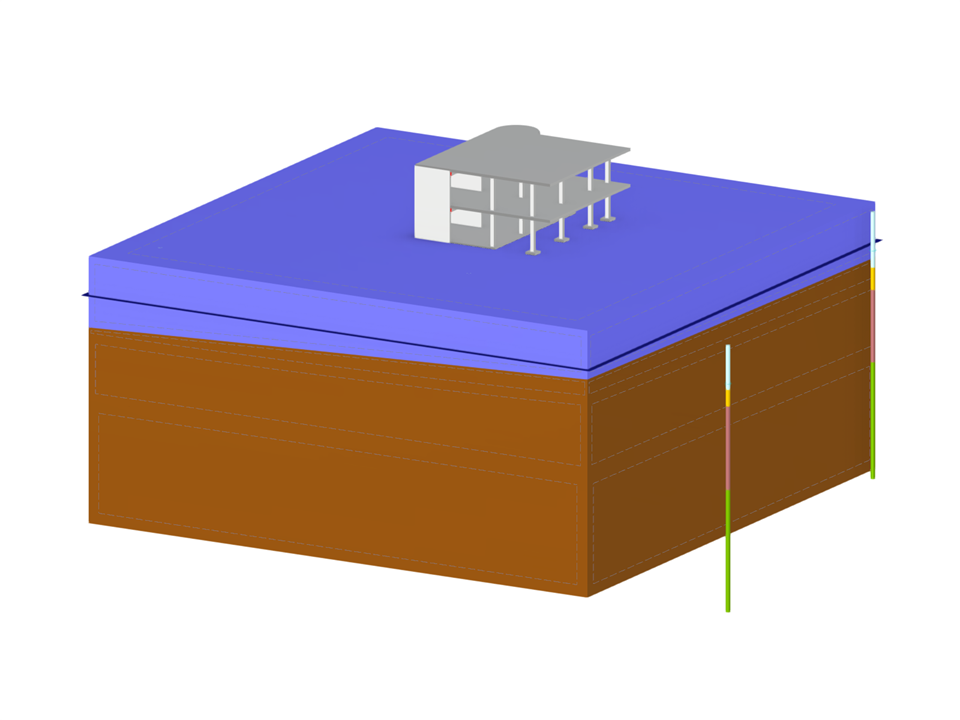

Modelo 004736 | Modelo de edificio de hormigón armado sobre suelo
  • Descripción
  • Reseñas (0)

El modelo presenta una visualización 3D de un edificio de hormigón armado, ilustrando la interacción avanzada entre el suelo y la estructura. Destaca las capacidades de análisis geotécnico dentro de RFEM 6, un software de análisis y diseño estructural. Este modelo es fundamental para entender la interacción entre las estructuras del edificio y su entorno de cimentación, enfatizando la precisión y robustez de RFEM 6 en simulaciones geotécnicas.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Visualización 3D de estructura de hormigón armado

Número de nudos 108
Número de líneas 137
Número de barras 26
Número de superficies 41
Número de sólidos 4
Número de casos de carga 4
Número de combinaciones de carga 5
Número de combinaciones de resultados 0
Peso completo 139024,100 t
Dimensiones (métricas) 61,960 x 31,370 x 51,292 m
Dimensiones (imperiales) 203.28 x 102.92 x 168.28 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
