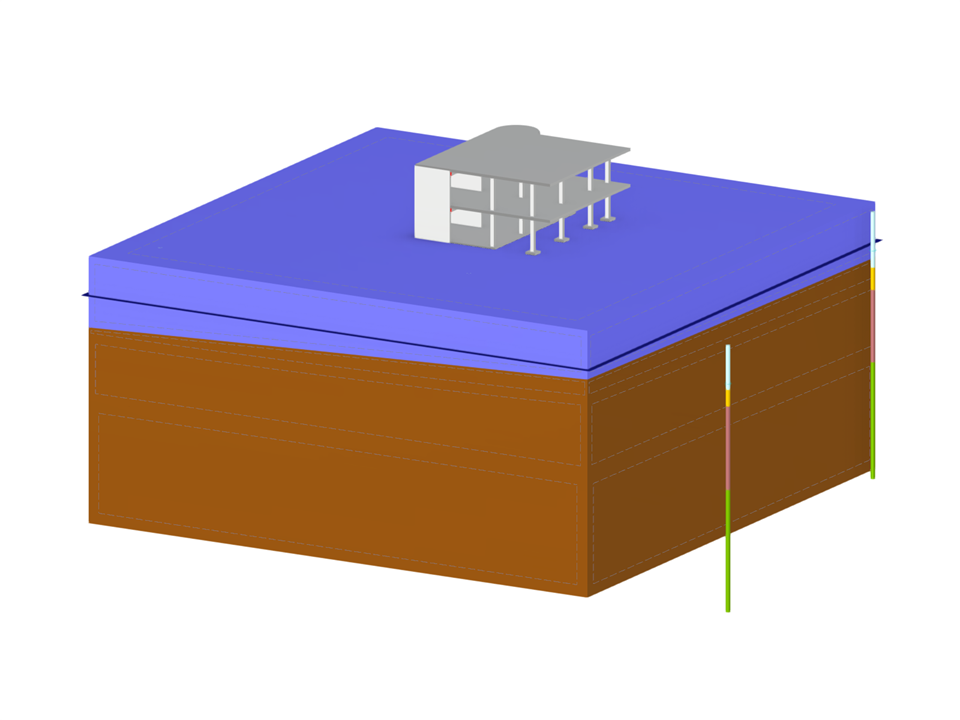

Diese 3D-Visualisierung eines Stahlbetongebäudes konzentriert sich auf die Integration der Bodenstruktur-Interaktion. Sie hebt die geotechnischen Analysemöglichkeiten in RFEM 6 hervor und gewährleistet eine gründliche Bewertung des Gebäude-Fundaments und des umgebenden Bodens. Das Modell zeigt fortschrittliche Methoden zur Analyse der Interaktion zwischen Bauwerken und ihrem geologischen Kontext.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |
Stahlbetongebäude mit Boden-Bauwerk-Interaktion
| Anzahl Knoten | 108 |
| Anzahl Linien | 137 |
| Anzahl Stäbe | 26 |
| Anzahl Flächen | 41 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 139024,100 t |
| Abmessungen (metrisch) | 61,960 x 31,370 x 51,292 m |
| Abmessungen (imperial) | 203.28 x 102.92 x 168.28 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
