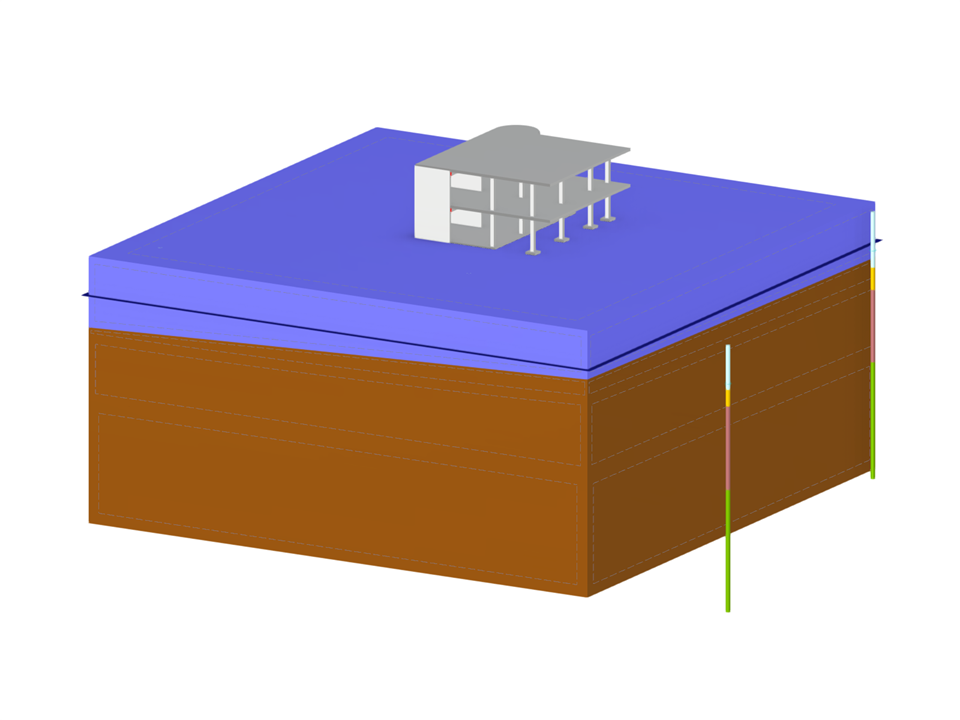

Model 004736 | Železobetonová budova na modelu podloží
  • Popis
  • Recenze (0)

Tato 3D vizualizace železobetonové budovy se zaměřuje na integraci interakce mezi stavební konstrukcí a podložím. Zdůrazňuje možnosti geotechnického posouzení v programu RFEM 6, které zajišťují důkladné posouzení základu budovy a okolní půdy. Model ukazuje pokročilé metody pro analýzu interakcí mezi konstrukcí a jejím geologickým kontextem.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Železobetonová budova s interakcí se zeminou

Počet uzlů 108
Počet linií 137
Počet prutů 26
Počet ploch 41
Počet těles 4
Počet zatěžovacích stavů 4
Počet kombinací zatížení 5
Počet kombinací výsledků 0
Celková hmotnost 139024,100 t
Rozměry (metrické) 61,960 x 31,370 x 51,292 m
Rozměry (imperiální) 203.28 x 102.92 x 168.28 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
