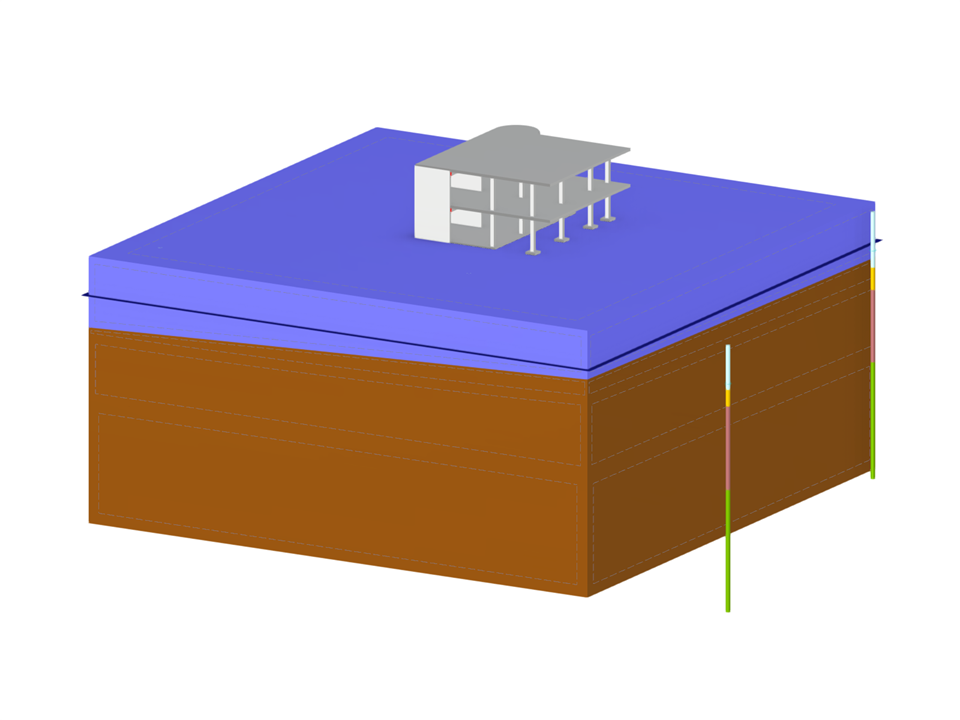

Esta visualização 3D de um edifício de betão armado concentra-se na interação solo-estrutura. Destaca as capacidades de análise geotécnica do RFEM 6, garantindo uma avaliação minuciosa da fundação do edifício e do solo circundante. O modelo apresenta métodos avançados para analisar interações entre estruturas e o seu contexto geológico.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Edifício de betão armado com interação solo-estrutura
| Número de nós | 108 |
| Número de linhas | 137 |
| Número de barras | 26 |
| Número de superfícies | 41 |
| Número de sólidos | 4 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 5 |
| Número de combinações de resultados | 0 |
| Peso total | 139024,100 t |
| Dimensões (métricas) | 61,960 x 31,370 x 51,292 m |
| Dimensões (imperial) | 203.28 x 102.92 x 168.28 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
