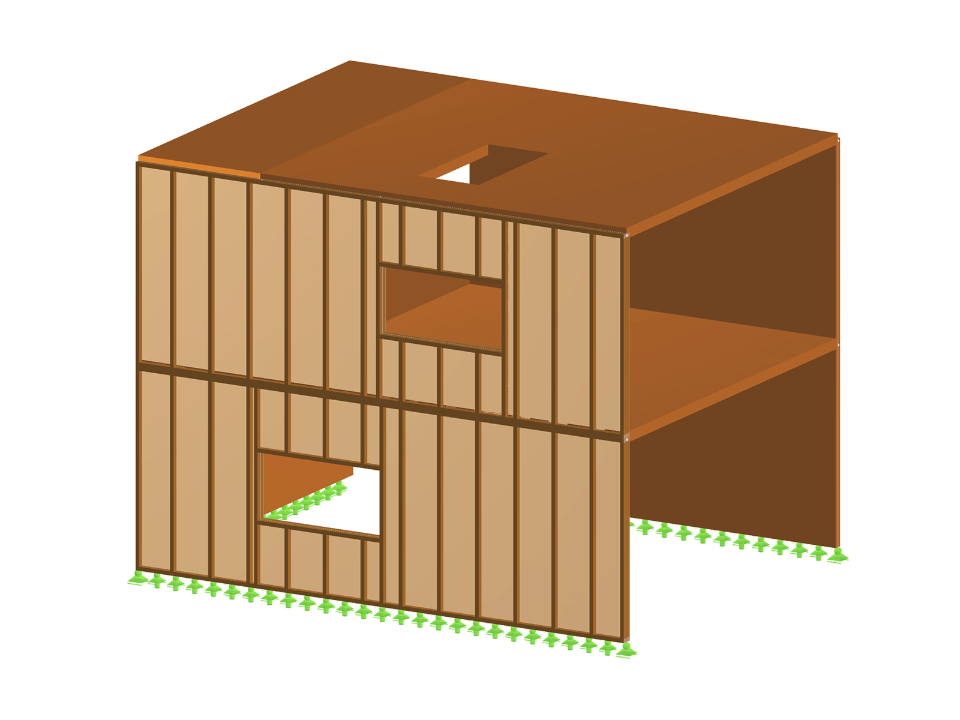

Edificio con muros de paneles de madera
Modelo utilizado en
Edificio
| Número de nudos | 377 |
| Número de líneas | 272 |
| Número de barras | 72 |
| Número de superficies | 26 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 13.365 t |
| Dimensiones (métricas) | 8,000 x 6,000 x 10,800 m |
| Dimensiones (imperiales) | 26.25 x 19.69 x 35.43 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
