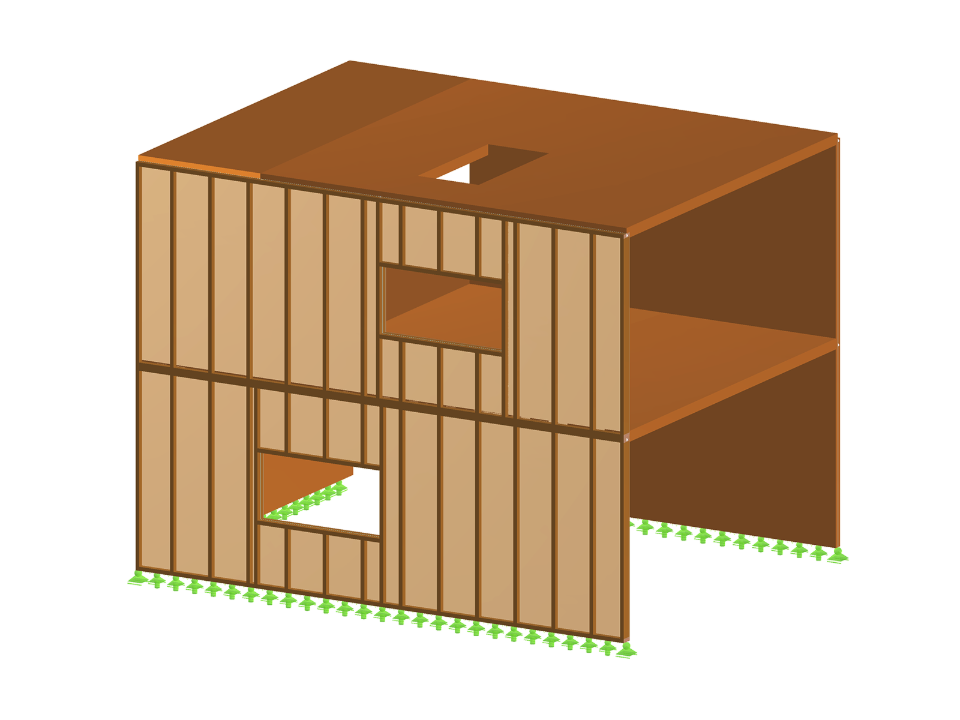

Questo modello mostra un edificio in legno costruito con pareti in legno lamellare. L'utilizzo del legno come materiale da costruzione primario offre vantaggi ecologici e di design. L'impiego di pareti in legno lamellare permette di ottenere una statica efficiente e un design architettonico attraente. Il modello serve come esempio di moderne tecniche di costruzione in legno.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Edificio
| Anzahl Knoten | 377 |
| Anzahl Linien | 272 |
| Anzahl Stäbe | 72 |
| Anzahl Flächen | 26 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 13,365 t |
| Abmessungen (metrisch) | 8,000 x 6,000 x 10,800 m |
| Abmessungen (imperial) | 26.25 x 19.69 x 35.43 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
