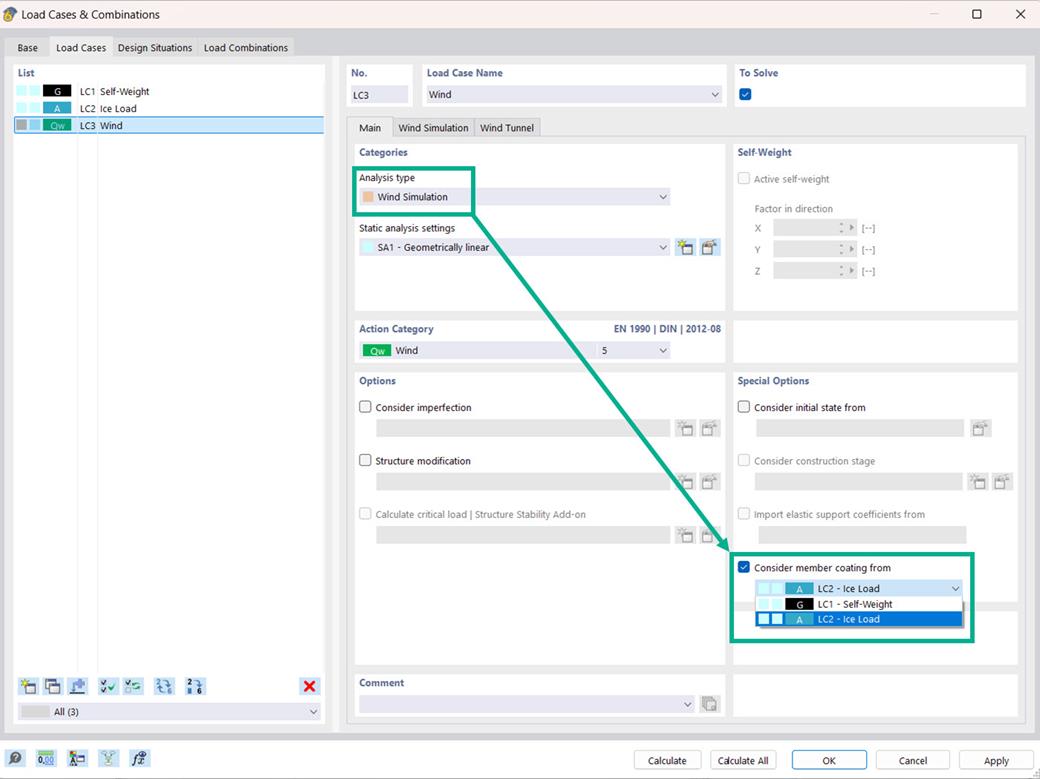

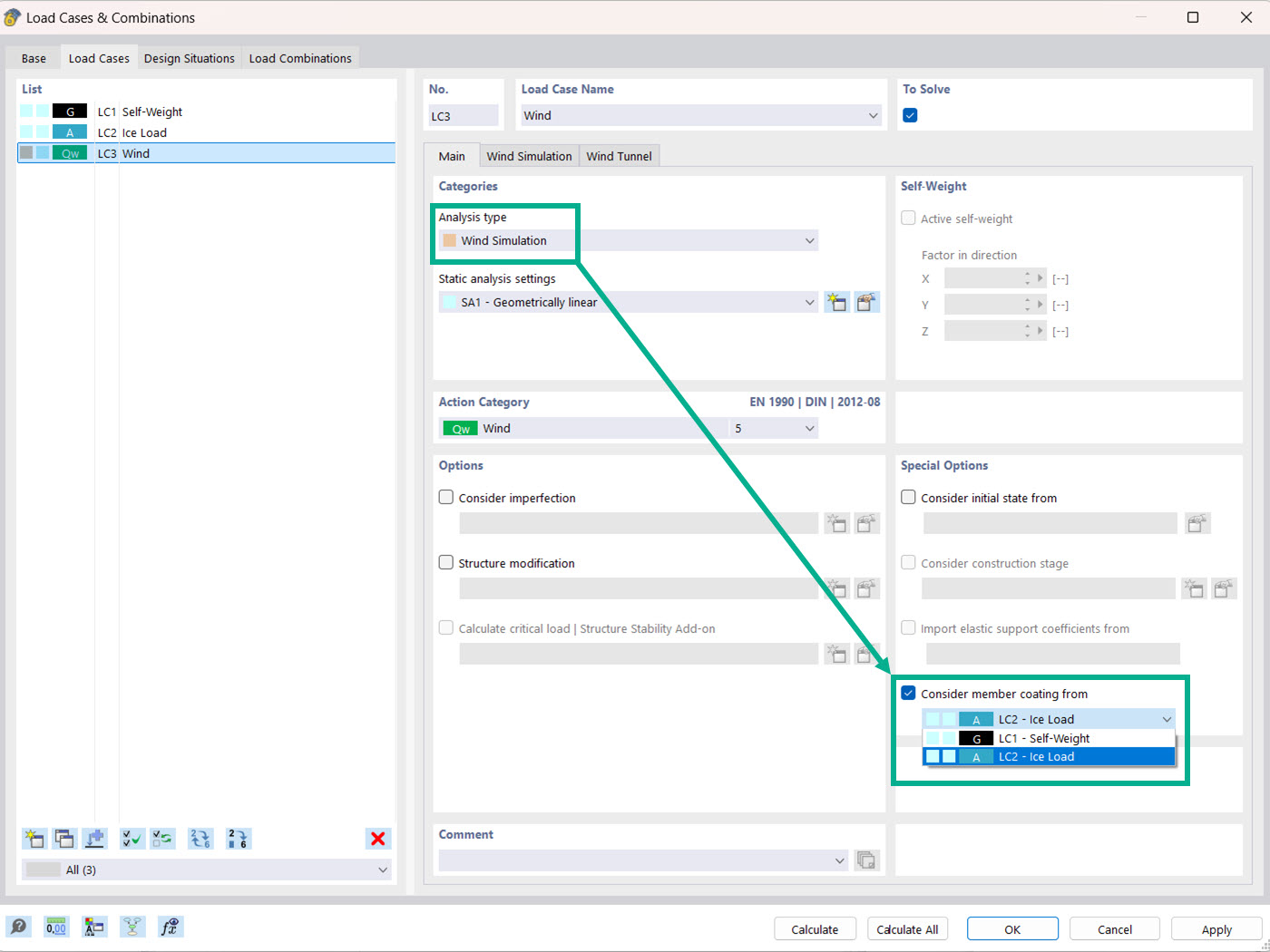

Analisi del vento con bandiere di ghiaccio

La convalida delle simulazioni CFD con dati sperimentali migliora la precisione confrontando i risultati della simulazione con le condizioni del mondo reale. Questo processo identifica le discrepanze, consentendo modifiche per migliorare l'affidabilità del modello. In definitiva, crea fiducia nella capacità della simulazione di prevedere scenari di carico del vento.

Nell'ingegneria strutturale, la previsione degli effetti dei flussi turbolenti del vento sulle strutture è fondamentale per la sicurezza e le prestazioni. La modellazione della turbolenza nella fluidodinamica computazionale (CFD) aiuta a simulare queste interazioni. Gli ingegneri devono scegliere un modello pratico di turbolenza bilanciando efficienza, precisione e applicabilità. I modelli comuni includono Reynolds-Averaged Navier-Stokes (RANS), Unsteady Reynolds-Averaged Navier-Stokes (URANS) e Delayed Detached Eddy Simulation (DDES). RANS è robusto ed economico per flussi stazionari, URANS acquisisce fenomeni dipendenti dal tempo per instabilità moderata e DDES, un ibrido di RANS e Large Eddy Simulation (LES), risolve complesse strutture turbolente. Comprendere i punti di forza e i limiti di ogni modello aiuta gli ingegneri a selezionare l'approccio migliore per le loro applicazioni.

Quando sono disponibili pressioni di superficie indotte dal vento su un edificio, possono essere applicate su un modello strutturale in RFEM 6, elaborato da RWIND 2 e utilizzate come carichi del vento per l'analisi statica in RFEM 6.

Se sono disponibili pressioni superficiali determinate sperimentalmente per un modello, è possibile applicarle a un modello strutturale in RFEM 6, elaborarle in RWIND 2 e utilizzarle come carichi del vento nell'analisi strutturale di RFEM 6.

Puoi scoprire come applicare i valori determinati sperimentalmente in questo articolo dalla Knowledge Base: Analisi statica con carichi del vento, da pressioni misurate sperimentalmente, utilizzando RWIND 2 e RFEM 6

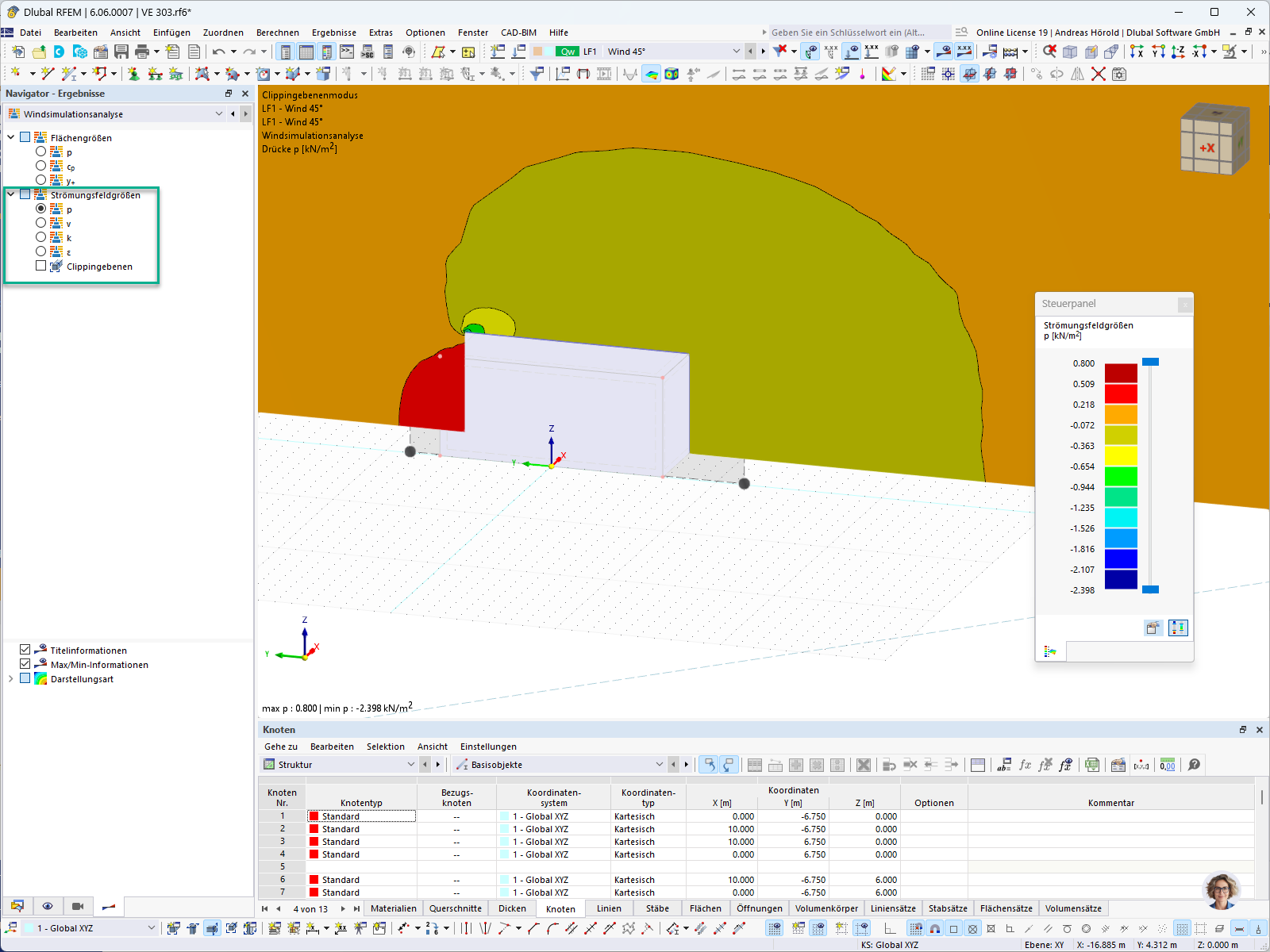

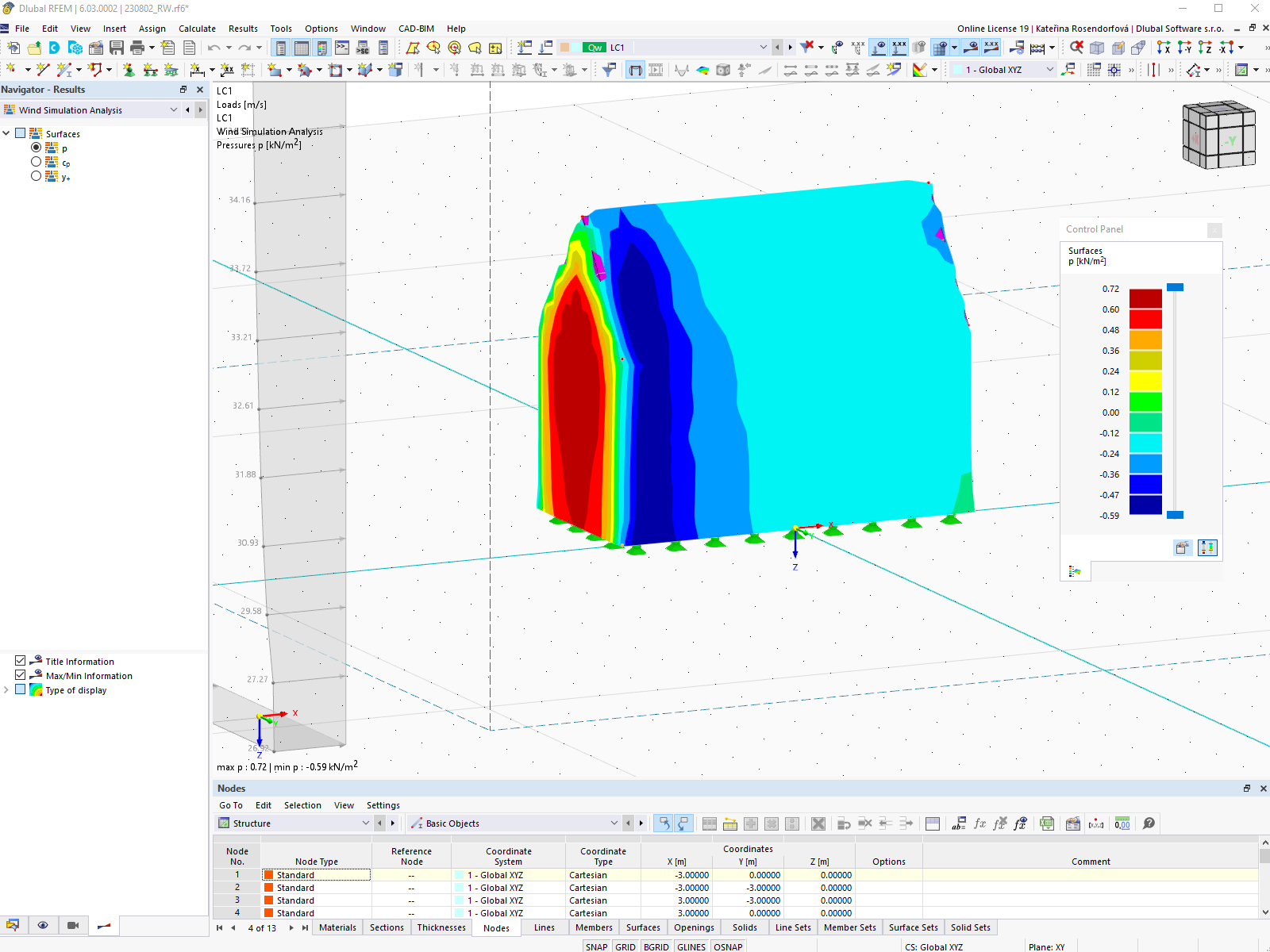

È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.

Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:

• Pressione superficiale
• Coefficiente Cp della superficie
• Distanza dalla parete y+ (flusso stazionario)

Vai al video esplicativo

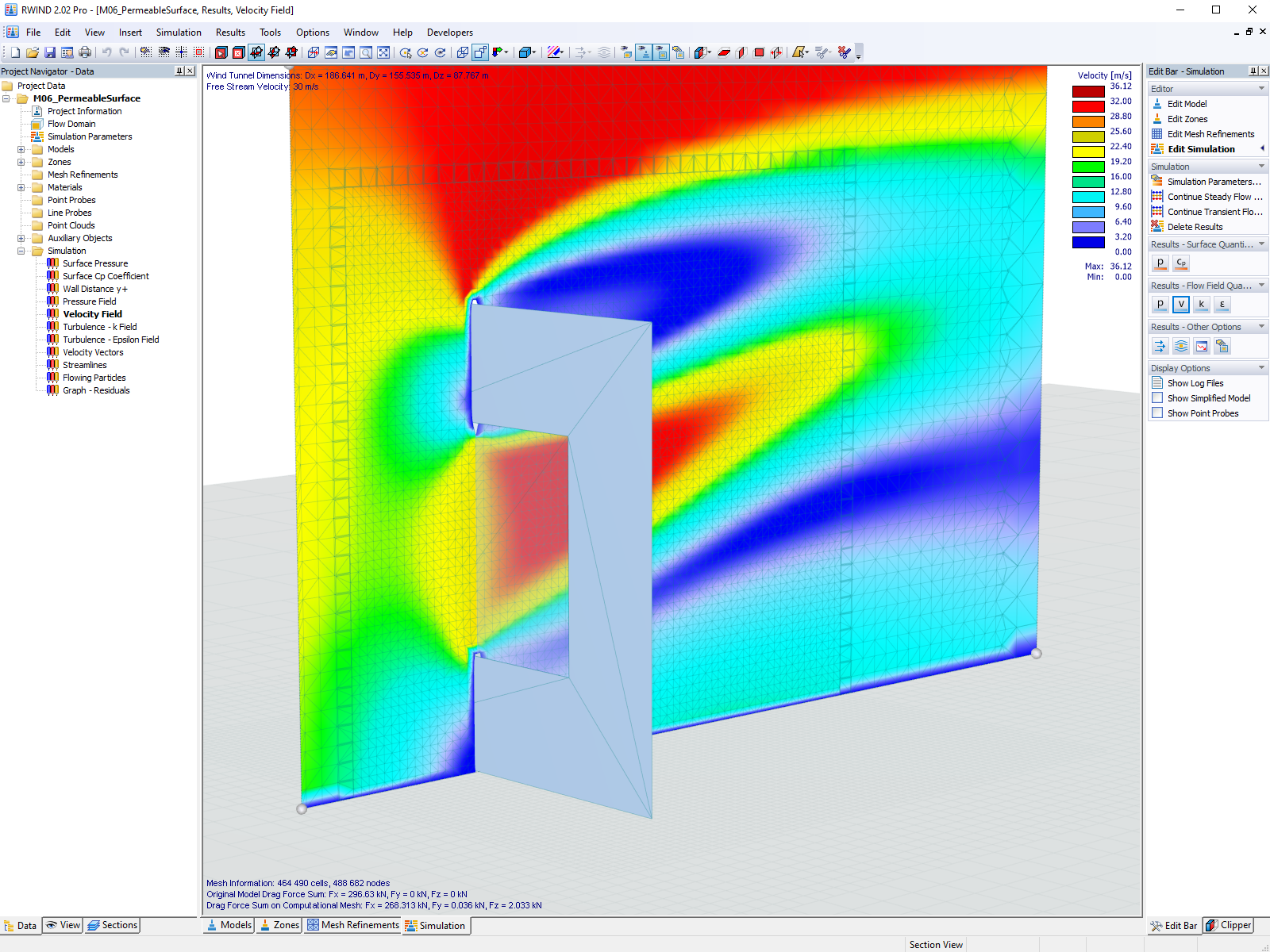

Utilizza RWIND 2 Pro per applicare facilmente una permeabilità a una superficie. Tutto ciò che ti serve è la definizione del

• coefficiente di Darcy D,
• il coefficiente di inerzia I,
• la lunghezza L del mezzo poroso nella direzione del flusso,

per definire una condizione al contorno della pressione tra la parte anteriore e quella posteriore di una zona porosa. Grazie a questa impostazione, si ottiene il flusso attraverso questa zona con una visualizzazione dei risultati in due parti su entrambi i lati dell'area della zona.

Ma questo'non è tutto. Inoltre, la generazione del modello semplificato riconosce le zone permeabili e tiene conto delle aperture corrispondenti nel rivestimento del modello. Puoi rinunciare a un'elaborata modellazione geometrica dell'elemento poroso? Comprensibile - allora abbiamo buone notizie per te! Con una definizione accurata dei parametri di permeabilità puoi evitare una modellazione geometrica complessa dell'elemento poroso. Utilizzare questa funzione per simulare impalcature aperte, protezioni antipolvere, strutture a maglie e così via.
