Analyse des flux de vent avec des flags de glace

La validation des simulations CFD par des données expérimentales augmente la précision en comparant les résultats de la simulation aux conditions réelles. Ce processus identifie les écarts, permettant des ajustements pour améliorer la fiabilité du modèle. En fin de compte, cela renforce la confiance dans la capacité de la simulation à prévoir les scénarios de charge de vent.

En ingénierie des structures, il est essentiel pour la sécurité et les performances des bâtiments de prévoir les effets des flux de vent turbulents sur les structures. La modélisation de la turbulence en mécanique des fluides numérique (CFD) permet de simuler ces interactions. Les ingénieurs doivent choisir un modèle de turbulence pratique, en trouvant l’équilibrer entre efficacité, précision et applicabilité. Les modèles les plus utilisés sont : Reynolds-Averaged Navier-Stokes (RANS), Unsteady Reynolds-Averaged Navier-Stokes (URANS) et Delayed Detached Eddy Simulation (DDES). RANS est robuste et économique pour les flux stationnaires, URANS capture les phénomènes en fonction du temps pour les stabilités modérées et DDES, un hybride de RANS et de Large Eddy Simulation (LES), résout les structures turbulentes complexes. Comprendre les forces et limites de chaque modèle aide les ingénieurs à sélectionner la meilleure approche pour leurs applications.

Lorsque des pressions surfaciques causées par le vent sur un bâtiment sont disponibles, elles peuvent être appliquées sur un modèle de structure dans RFEM 6, traitées par RWIND 2 et utilisées comme charges de vent pour l'analyse statique dans RFEM 6.

Si des pressions surfaciques déterminées expérimentalement sont disponibles pour un modèle, vous pouvez les appliquer pour un modèle structurel dans RFEM 6, les traiter dans RWIND 2 et les utiliser en tant que charge de vent pour une analyse statique dans RFEM 6.

Cet article de notre base de connaissance décrit comment appliquer les valeurs déterminées à titre expérimental : Analyse statique avec des charges de vent issues de pressions mesurées expérimentalement avec RWIND 2 et RFEM 6

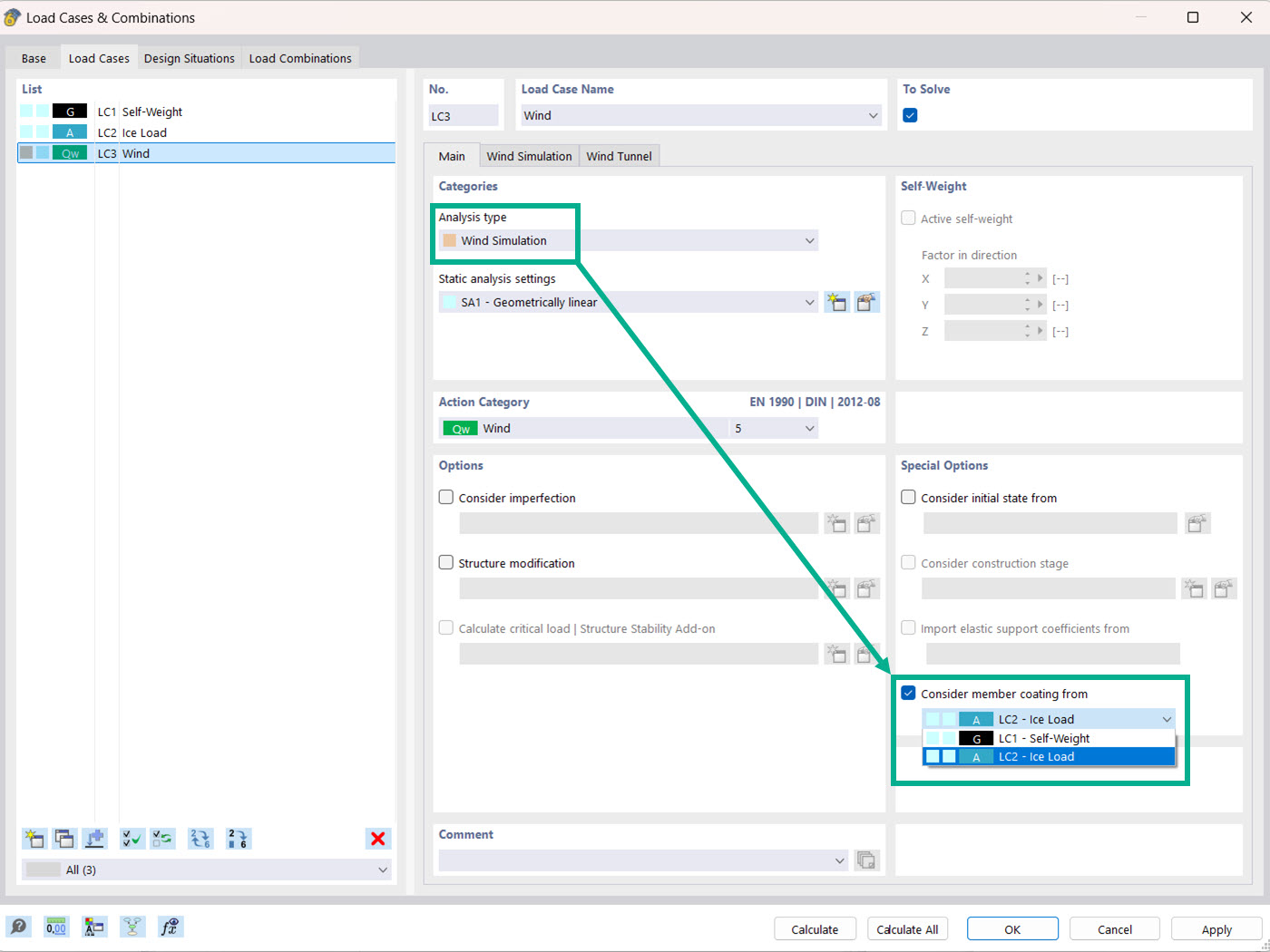

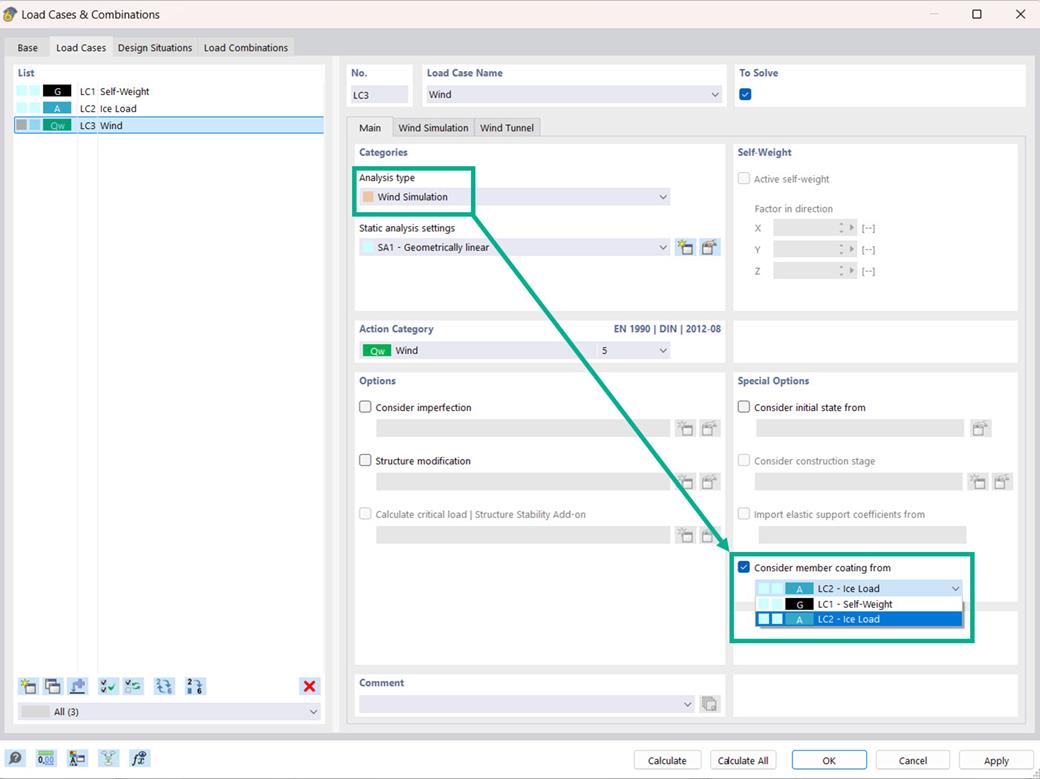

Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.

Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :

• Pression surfacique
• Coefficient de surface cp
• Distance à la paroi y+ (flux stationnaire).

Accéder à la vidéo explicative

Avec RWIND 2 Pro, vous pouvez facilement appliquer une perméabilité à une surface. Vous avez seulement besoin de définir :

• le coefficient de Darcy D,
• le coefficient d'inertie I et
• la longueur du milieu poreux dans la direction du flux L,

pour définir une condition aux limites de pression entre l'avant et l'arrière d'une zone poreuse. Grâce à ce paramètre, vous obtiendrez un flux à travers cette zone avec un affichage des résultats en deux parties des deux côtés de la zone.

Ce n'est pas tout. De plus, la génération du modèle simplifié reconnaît les zones perméables et prend en compte les ouvertures correspondantes dans l'enveloppe du modèle. Vous pourriez vous passer d'une modélisation géométrique élaborée de l'élément poreux ? C'est compréhensible, et dans ce cas nous avons de bonnes nouvelles ! La définition pure des paramètres de perméabilité permet d'éviter précisément ce processus désagréable. Utilisez cette fonctionnalité pour simuler des bâches d'échafaudage perméables, des rideaux anti-poussière, des structures à maillages, et plus encore.
