Risposta:
La funzione "Grafico lungo la linea" consente di definire una linea sul modello o nel piano dell'affettatrice, creando così un diagramma di sezione dei risultati lungo questa linea. Questo grafico può essere salvato come una sonda di linea.
Dopo aver attivato la funzione, è possibile selezionare i punti rilevanti della linea (o polilinea) facendo clic con il mouse. Le coordinate dei punti sono visualizzate nel pannello appositamente predisposto per loro. È anche possibile modificare lo snap ad oggetto qui, se necessario.
Se i risultati non mostrano i risultati della superficie, il motivo è probabilmente che hai una struttura più complessa e hai selezionato troppo pochi punti di valutazione.

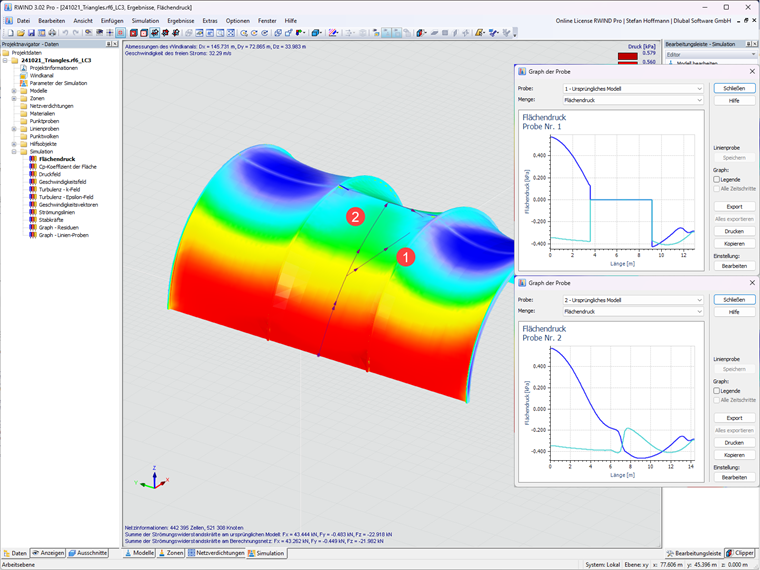

Se la sonda lineare è definita solo da 2 punti (A,B) quando si inseriscono i dati graficamente, viene proiettata sul modello in modo tale che il segmento AB sia diviso internamente in n punti ausiliari e ciascuno di questi punti sia proiettato sul punto più vicino del modello (1). Se ci sono oggetti nel mezzo, come nel nostro modello, anche questi risultati sono inclusi.

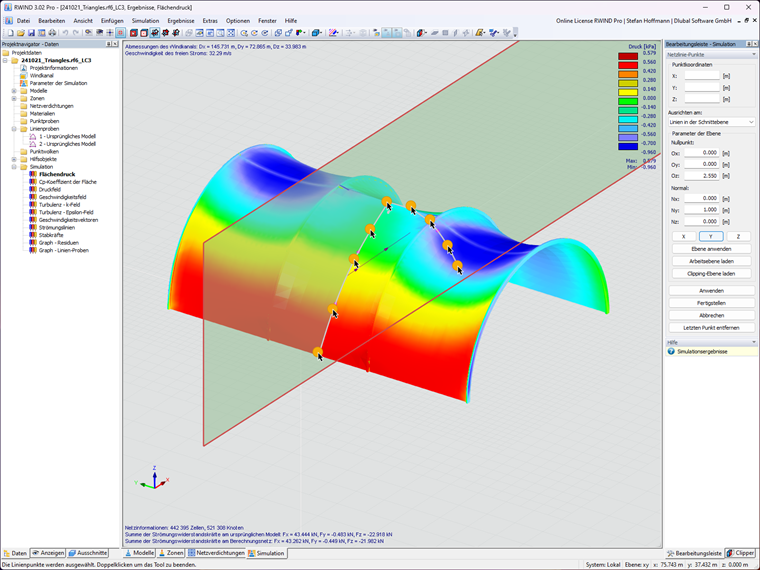

La soluzione è definire diversi punti (2).
