Odpowiedź:
Funkcja "Wykres wzdłuż linii" umożliwia zdefiniowanie linii na modelu lub w płaszczyźnie slicera, a tym samym utworzenie wykresu przekroju wyników wzdłuż tej linii. Wykres można zapisać jako sondę liniową.

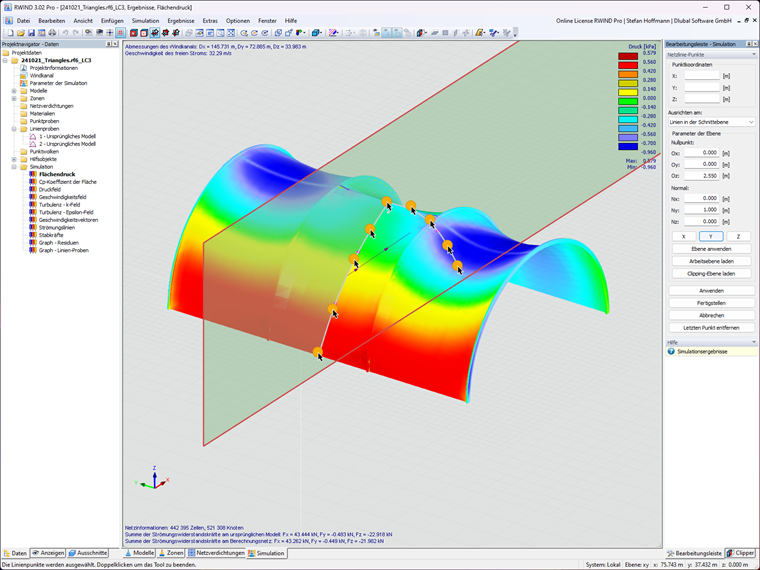

Po aktywacji funkcji można wybrać odpowiednie punkty linii (lub polilinii) poprzez kliknięcie myszą. Współrzędne punktów wyświetlane są w specjalnie dla nich utworzonym panelu. W razie potrzeby można tu również zmodyfikować uchwycenie obiektu.
Jeżeli wyniki nie zawierają wyników powierzchniowych, prawdopodobnie konstrukcja jest bardziej złożona i wybrano zbyt mało punktów obliczeniowych.

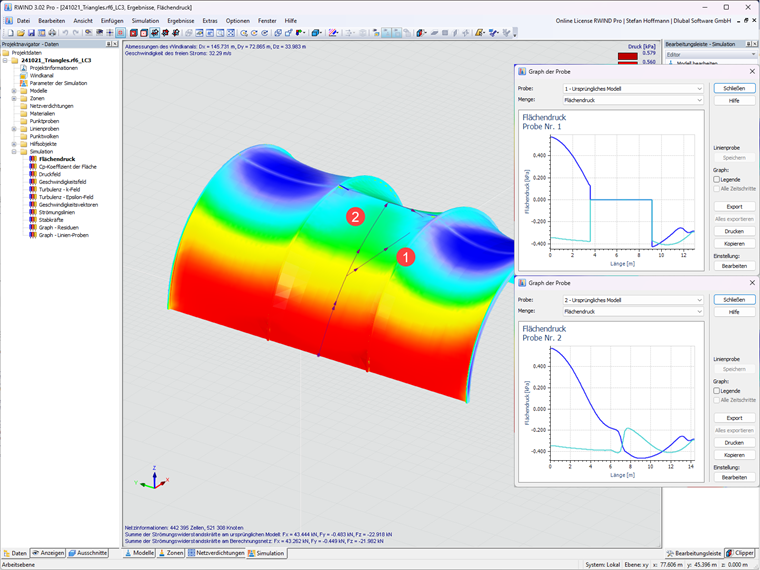

Jeżeli podczas wprowadzania graficznego sonda liniowa jest definiowana tylko przez 2 punkty (A, B), jest ona rzutowana na model w taki sposób, że segment AB jest wewnętrznie podzielony na n punktów pomocniczych, a każdy z tych punktów jest rzutowany na najbliższy punkt modelu (1). Jeżeli pomiędzy nimi znajdują się obiekty, jak w naszym modelu, wyniki te również są uwzględniane.
Rozwiązaniem jest zdefiniowanie kilku punktów (2).
