Respuesta:
La función "Gráfica a lo largo de la línea" le permite definir una línea en el modelo o en el plano de corte, creando así un diagrama de sección de los resultados a lo largo de esta línea. Puede guardar este gráfico como un sondeo de líneas.
Después de activar la función, puede seleccionar los puntos relevantes de la línea (o polilínea) haciendo clic con el ratón. Las coordenadas de los puntos se muestran en el panel que está especialmente dispuesto para ellos. También es posible modificar aquí la referencia a objetos, si es necesario.
Si los resultados no muestran los resultados de la superficie, puede deberse a una estructura más compleja donde ha seleccionado muy pocos puntos de evaluación.

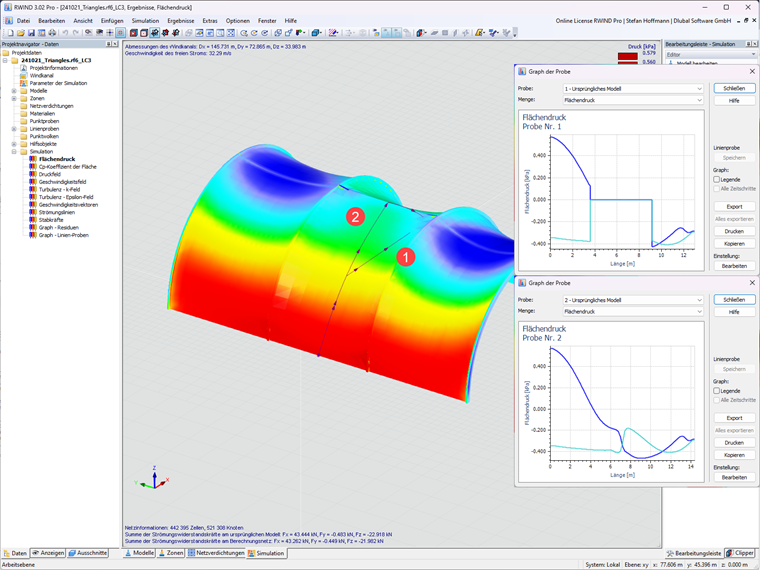

Si el sondeo de líneas solo se define mediante dos puntos (A, B) al introducir los datos gráficamente, se proyecta en el modelo de tal manera que el segmento AB se divide internamente en n puntos auxiliares y cada uno de estos puntos se proyecta en el punto más cercano del modelo (1). Si hay objetos en el medio, como en nuestro modelo, estos resultados también se incluyen.

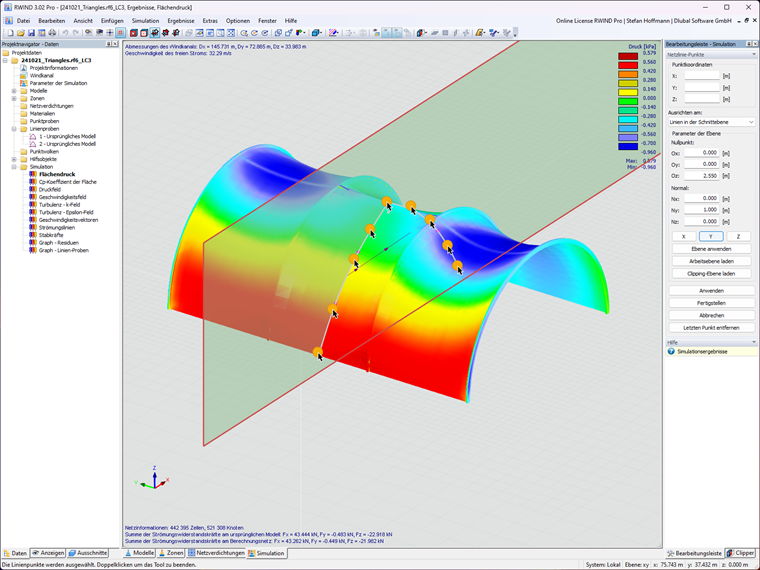

La solución es definir más puntos (2).
