Tensile Membranstruktur unterstützt durch gebogene Stahlfachwerkträger, Form-Finding und Windsimulation im Modell 005546
  • Descrizione
  • Recensioni (0)

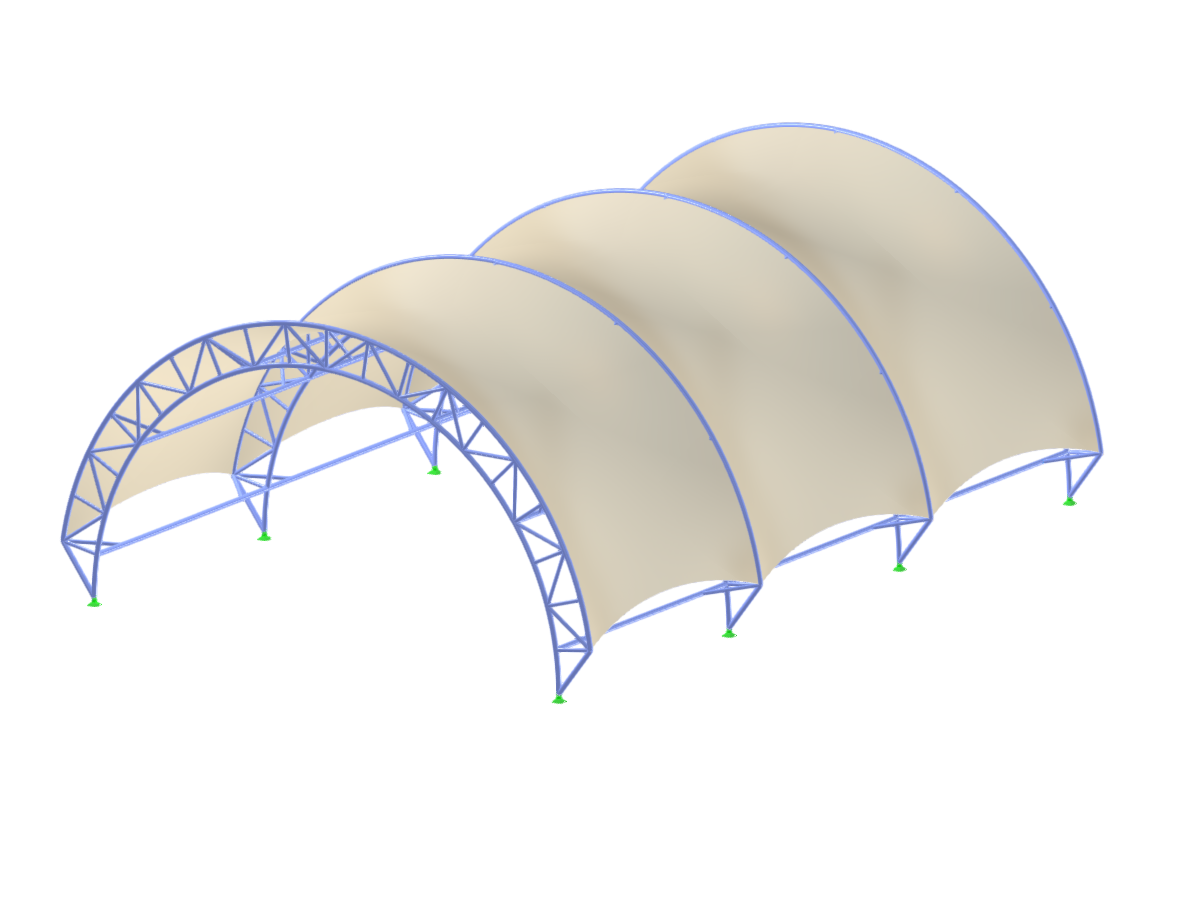

Questo modello dimostra l'applicazione di metodi avanzati di Form-Finding nel contesto di strutture a membrana sottile soggette a trazione considerando carichi del vento. L'integrazione del software RFEM consente la simulazione dettagliata dei carichi dinamici e ottimizza il processo di calcolo per gli effetti di tensione non lineare. Approcci numerici precisi illustrano il comportamento delle strutture a membrana complesse. L'analisi è ideale per comprendere e applicare tecniche di calcolo moderne.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Struttura in membrana

Numero di nodi 202
Numero di linee 377
Numero di aste 377
Numero di superfici 3
Numero di solidi 0
Numero di casi di carico 1
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 0
Peso totale 18,316 t
Dimensioni (metriche) 22,717 x 11,500 x 30,000 m
Dimensioni (imperiali) 74.53 x 37.73 x 98.43 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
