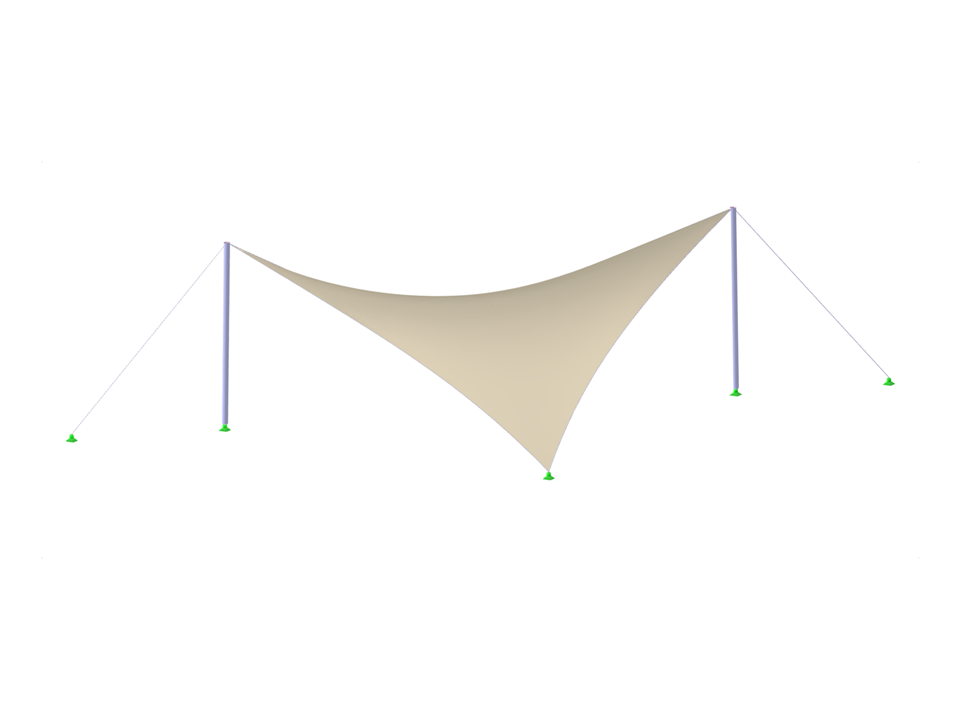

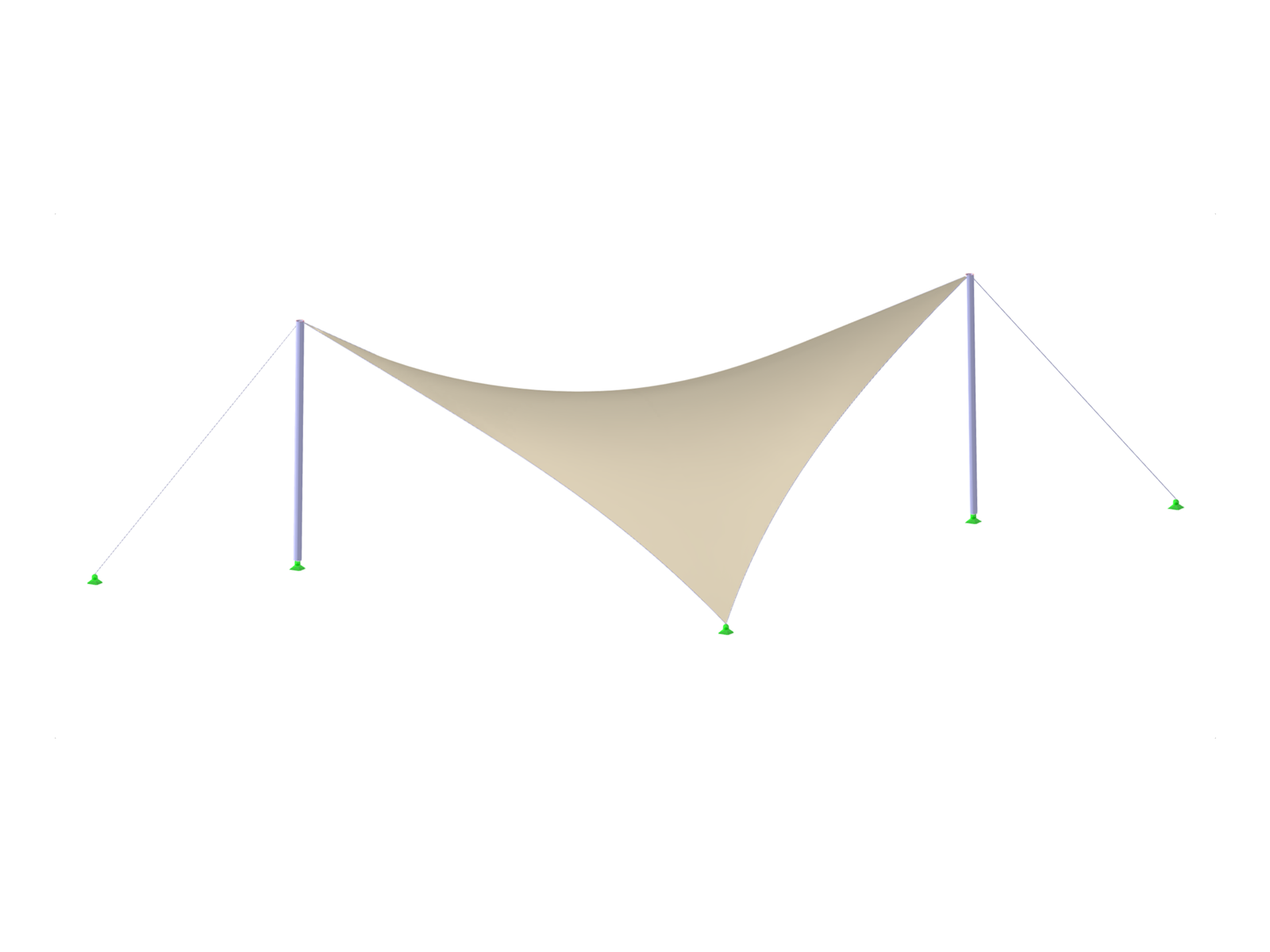

Questo modello realizza una copertura a membrana creata utilizzando RFEM. Il carico del vento è stato ottenuto tramite il software di simulazione RWIND, offrendo ipotesi di carico realistiche. Ideale per analisi dettagliate del comportamento al vento, dimostra l’uso efficace di metodi di analisi innovativi. Il modello fornisce risultati di simulazione precisi per l’ottimizzazione delle costruzioni.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Copertura a membrana con simulazione del vento
| Numero di nodi | 8 |
| Numero di linee | 9 |
| Numero di aste | 8 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,530 t |
| Dimensioni (metriche) | 16,000 x 5,000 x 16,000 m |
| Dimensioni (imperiali) | 52.49 x 16.4 x 52.49 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Durata: 01:08:53 min
Durata: 00:52:41 min
Durata: 00:00:58 min
Durata: 00:00:18 min
Durata: 00:00:09 min
Durata: 00:00:10 min
Durata: 00:58:32 min
Durata: 00:01:00 min
Durata: 00:00:00 min
Nell'ingegneria strutturale, la previsione degli effetti dei flussi turbolenti del vento sulle strutture è fondamentale per la sicurezza e le prestazioni. La modellazione della turbolenza nella fluidodinamica computazionale (CFD) aiuta a simulare queste interazioni. Gli ingegneri devono scegliere un modello pratico di turbolenza bilanciando efficienza, precisione e applicabilità. I modelli comuni includono Reynolds-Averaged Navier-Stokes (RANS), Unsteady Reynolds-Averaged Navier-Stokes (URANS) e Delayed Detached Eddy Simulation (DDES). RANS è robusto ed economico per flussi stazionari, URANS acquisisce fenomeni dipendenti dal tempo per instabilità moderata e DDES, un ibrido di RANS e Large Eddy Simulation (LES), risolve complesse strutture turbolente. Comprendere i punti di forza e i limiti di ogni modello aiuta gli ingegneri a selezionare l'approccio migliore per le loro applicazioni.
Quando sono disponibili pressioni di superficie indotte dal vento su un edificio, possono essere applicate su un modello strutturale in RFEM 6, elaborato da RWIND 2 e utilizzate come carichi del vento per l'analisi statica in RFEM 6.
RWIND 2 e RFEM 6 possono ora essere utilizzati per calcolare i carichi del vento dalle pressioni del vento misurate sperimentalmente sulle superfici. Fondamentalmente, sono disponibili due metodi di interpolazione per distribuire le pressioni misurate in punti isolati attraverso le superfici. La distribuzione della pressione desiderata può essere ottenuta utilizzando il metodo appropriato e le impostazioni dei parametri.
La creazione di un esempio di convalida per la fluidodinamica computazionale (CFD) è un passaggio critico per garantire l'accuratezza e l'affidabilità dei risultati della simulazione. Questo processo comporta il confronto dei risultati delle simulazioni CFD con dati sperimentali o analitici da scenari del mondo reale. L'obiettivo è quello di stabilire che il modello CFD può replicare fedelmente i fenomeni fisici che intende simulare.
Se sono disponibili pressioni superficiali determinate sperimentalmente per un modello, è possibile applicarle a un modello strutturale in RFEM 6, elaborarle in RWIND 2 e utilizzarle come carichi del vento nell'analisi strutturale di RFEM 6.
Puoi scoprire come applicare i valori determinati sperimentalmente in questo articolo dalla Knowledge Base: Analisi statica con carichi del vento, da pressioni misurate sperimentalmente, utilizzando RWIND 2 e RFEM 6
È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.
Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:
- Pressione superficiale
- Coefficiente Cp della superficie
- Distanza dalla parete y+ (flusso stazionario)
Utilizza RWIND 2 Pro per applicare facilmente una permeabilità a una superficie. Tutto ciò che ti serve è la definizione del
- coefficiente di Darcy D,
- il coefficiente di inerzia I,
- la lunghezza L del mezzo poroso nella direzione del flusso,
per definire una condizione al contorno della pressione tra la parte anteriore e quella posteriore di una zona porosa. Grazie a questa impostazione, si ottiene il flusso attraverso questa zona con una visualizzazione dei risultati in due parti su entrambi i lati dell'area della zona.
Ma questo'non è tutto. Inoltre, la generazione del modello semplificato riconosce le zone permeabili e tiene conto delle aperture corrispondenti nel rivestimento del modello. Puoi rinunciare a un'elaborata modellazione geometrica dell'elemento poroso? Comprensibile - allora abbiamo buone notizie per te! Con una definizione accurata dei parametri di permeabilità puoi evitare una modellazione geometrica complessa dell'elemento poroso. Utilizzare questa funzione per simulare impalcature aperte, protezioni antipolvere, strutture a maglie e così via.
Conoscete già l'editor per controllare i perfezionamenti delle mesh? Sarà di grande aiuto nel tuo lavoro! Perché? È'facile - ti offre le seguenti opzioni:
- Visualizzazione grafica delle aree con infittimenti della mesh
- Infittimento della mesh delle zone
- Disattivazione dell'infittimento della mesh solida 3D standard con la traslazione nei corrispondenti affinamenti manuali della mesh 3D.
Queste opzioni aiutano a formulare una regola adatta per la mesh dell'intero modello, anche per i modelli con dimensioni insolite. Utilizzare l'editor per definire in modo efficiente piccoli dettagli del modello su edifici di grandi dimensioni o aree di mesh dettagliate nell'area di rivestimento del modello. Rimarrai stupito!
