Giunto in acciaio non verificabile

Unioni

Un giunto in acciaio nel mio modello è impossibile da calcolare. Come posso ottenere ulteriori informazioni per identificare la causa?

Risposta:

Durante il dimensionamento del collegamento in acciaio, viene creato un modello FE sostitutivo del collegamento in acciaio (sottomodello) in background e calcolato da RFEM 6. Gli errori che non vengono intercettati dal controllo di plausibilità nel componente aggiuntivo Collegamenti in acciaio riguardano quindi nella maggior parte dei casi questo sottomodello. È possibile salvare questo e aprirlo come modello RFEM separato per esaminarlo più da vicino.
Seguite i seguenti passaggi:

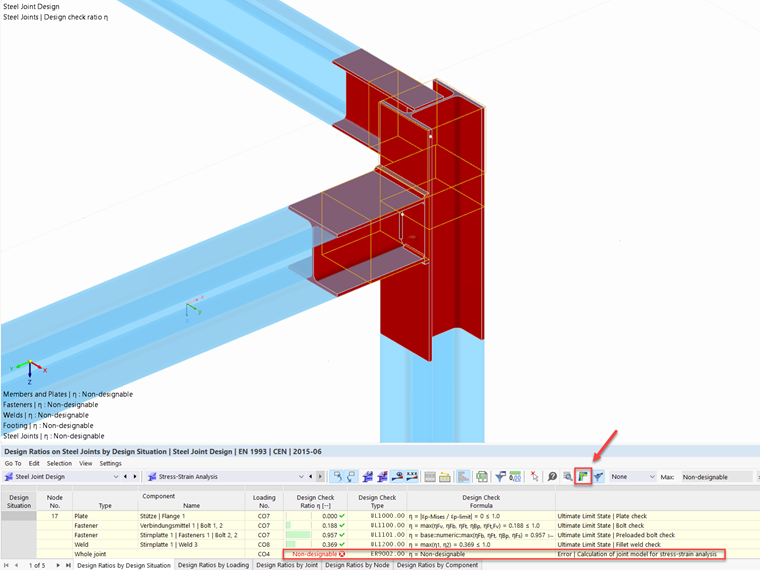

  1. Selezionare il pulsante "Risultati nel collegamento in acciaio"

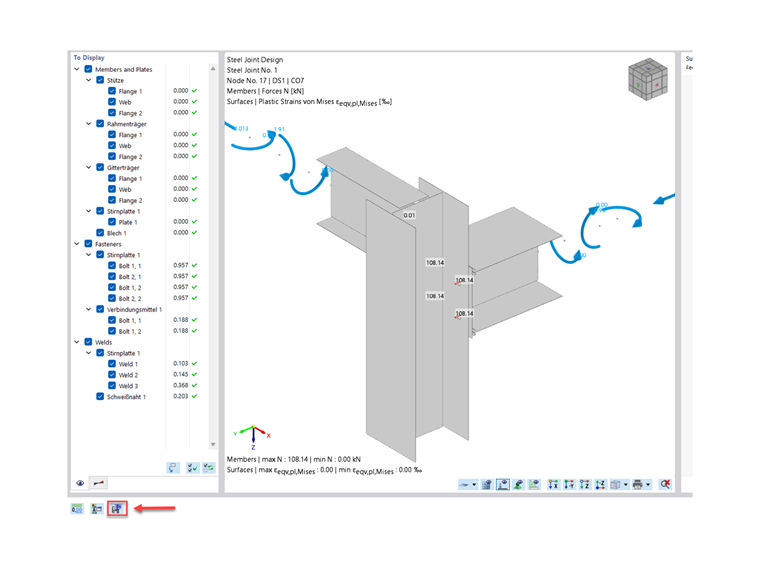

  2. Selezionare il pulsante "Salva sotto modello del collegamento in acciaio"
  3. Salvare il modello del collegamento in acciaio
  4. Aprirlo come modello separato in RFEM 6

Ora riceverete tutte le informazioni sul sottomodello e potrete utilizzare tutti gli strumenti di RFEM 6 per individuare la causa.
