L'add-on per l'analisi di stabilità secondo il metodo degli autovalori e il metodo incrementale
Totale voci: 4
Stabilità delle strutture | Caratteristiche
- Calcolo di modelli costituiti da aste, gusci ed elementi solidi
- Analisi di stabilità non lineare
- Possibilità di considerare le forze assiali della precompressione iniziale
- Risolutori di equazioni multiple per il calcolo efficace di vari modelli strutturali
- Optionale Berücksichtigung der Steifigkeitsänderungen über Einstellungen zur Strukturmodifikation
- Determinazione di un modo di stabilità maggiore del coefficiente di incremento del carico definito dall'utente (Shift method)
- Determinazione facoltativa delle deformate modali di modelli instabili (per identificare la causa dell'instabilità)
- Visualizzazione della modalità di stabilità
- Base per determinare l'imperfezione
Stabilità delle strutture | Input

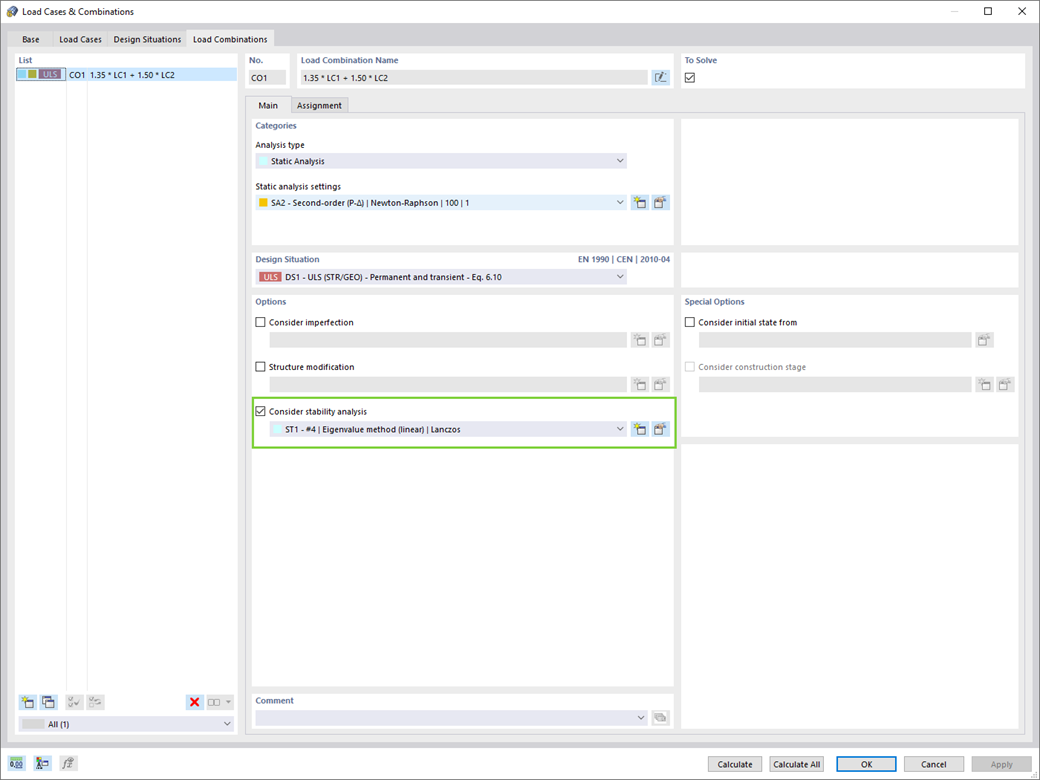

Se nel programma è presente un caso di carico o una combinazione di carico, il calcolo di stabilità è attivato. È possibile definire un altro caso di carico per considerare, ad esempio, la precompressione iniziale.
Per questo, è necessario specificare se eseguire un'analisi lineare o non lineare. A seconda del caso di applicazione, è possibile selezionare un metodo di calcolo adatto per determinare gli autovalori. Le aste non integrate nelle superfici sono generalmente visualizzate come elementi dell'asta con due nodi EF. Con tali elementi, il programma non può determinare l'instabilità locale delle singole aste. Ecco'perché hai la possibilità di dividere automaticamente le aste.
Stabilità delle strutture | calcolo
È possibile selezionare diversi metodi disponibili per l'analisi degli autovalori:
- Lanczos (RFEM)
- Wurzeln des charakteristischen Polynoms (RFEM)
- Unterraum-Iterationsmethode (RFEM/RSTAB)
- Inverse Iteration mit Shift (RSTAB)
Mit dem Add-On Strukturstabilität können Sie auch das Inkrementalverfahren nutzen, um eine nichtlineare Stabilitätsanalyse durchzuführen. Diese Analyse liefert auch bei nichtlinearen Systemen wirklichkeitsnahe Ergebnisse.
Der kritische Lastfaktor wird ermittelt, indem die Lasten des zugrunde liegenden Lastfalls schrittweise bis zur Instabilität gesteigert werden. Bei der Laststeigerung werden Nichtlinearitäten wie z. B. ausfallende Stäbe, Lager und Bettungen sowie Materialnichtlinearitäten berücksichtigt. Nach der Laststeigerung können Sie optional am letzten stabilen Zustand eine lineare Stabilitätsanalyse durchführen, um die Stabilitätsfigur zu ermitteln.

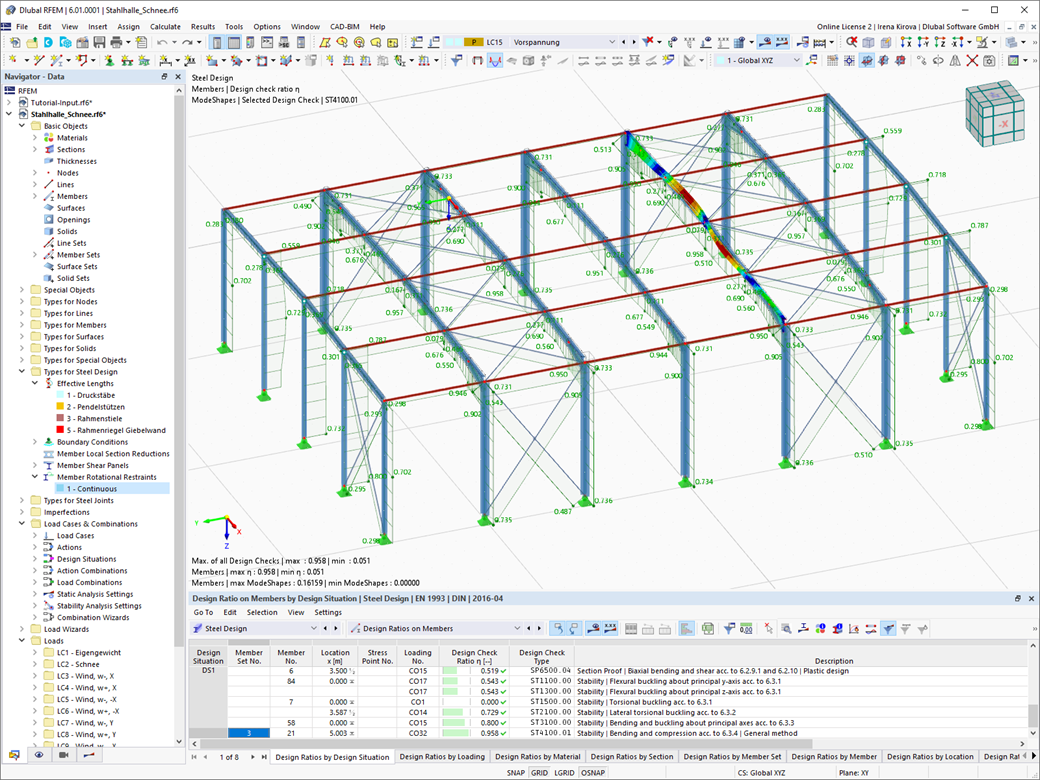

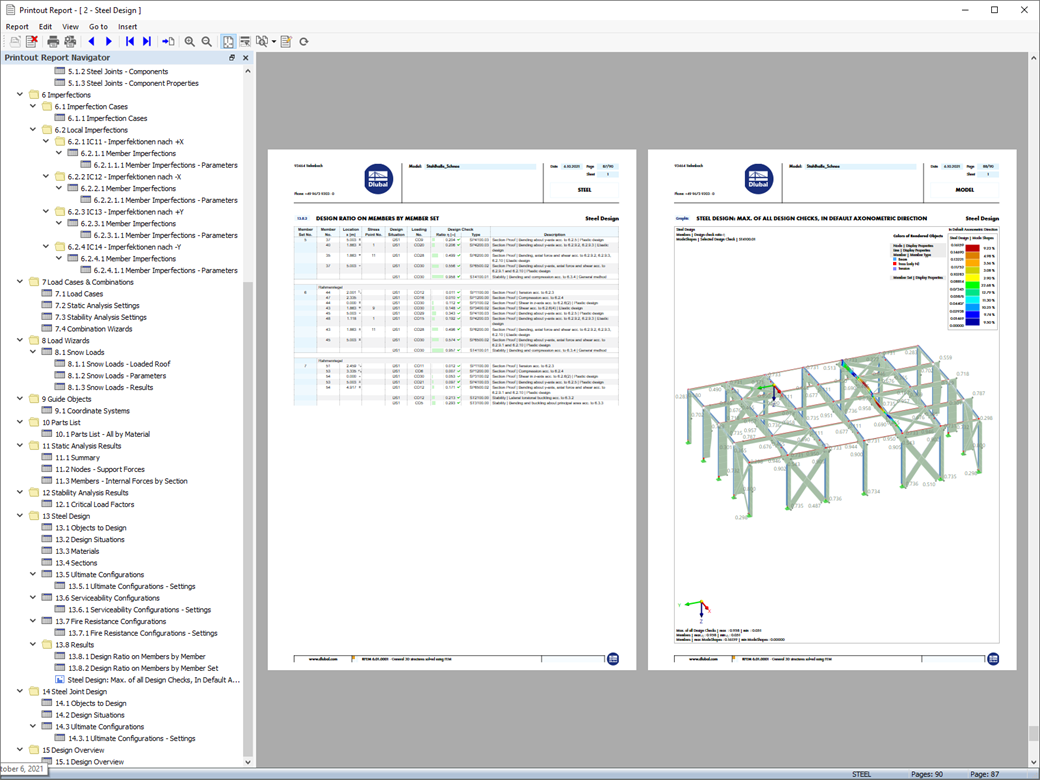

Analisi di stabilità della struttura | Risultati
Come primi risultati, il programma presenta i coefficienti di carico critici. È quindi possibile eseguire una valutazione dei rischi di stabilità. Per i modelli di aste, le lunghezze libere d'inflessione risultanti e i carichi critici delle aste vengono visualizzati nelle tabelle.
Utilizzare la finestra dei risultati successiva per verificare gli autovalori normalizzati ordinati per nodo, asta e superficie. Il grafico degli autovalori consente di valutare il comportamento all'instabilità. In questo modo sarà più facile prendere le contromisure.
