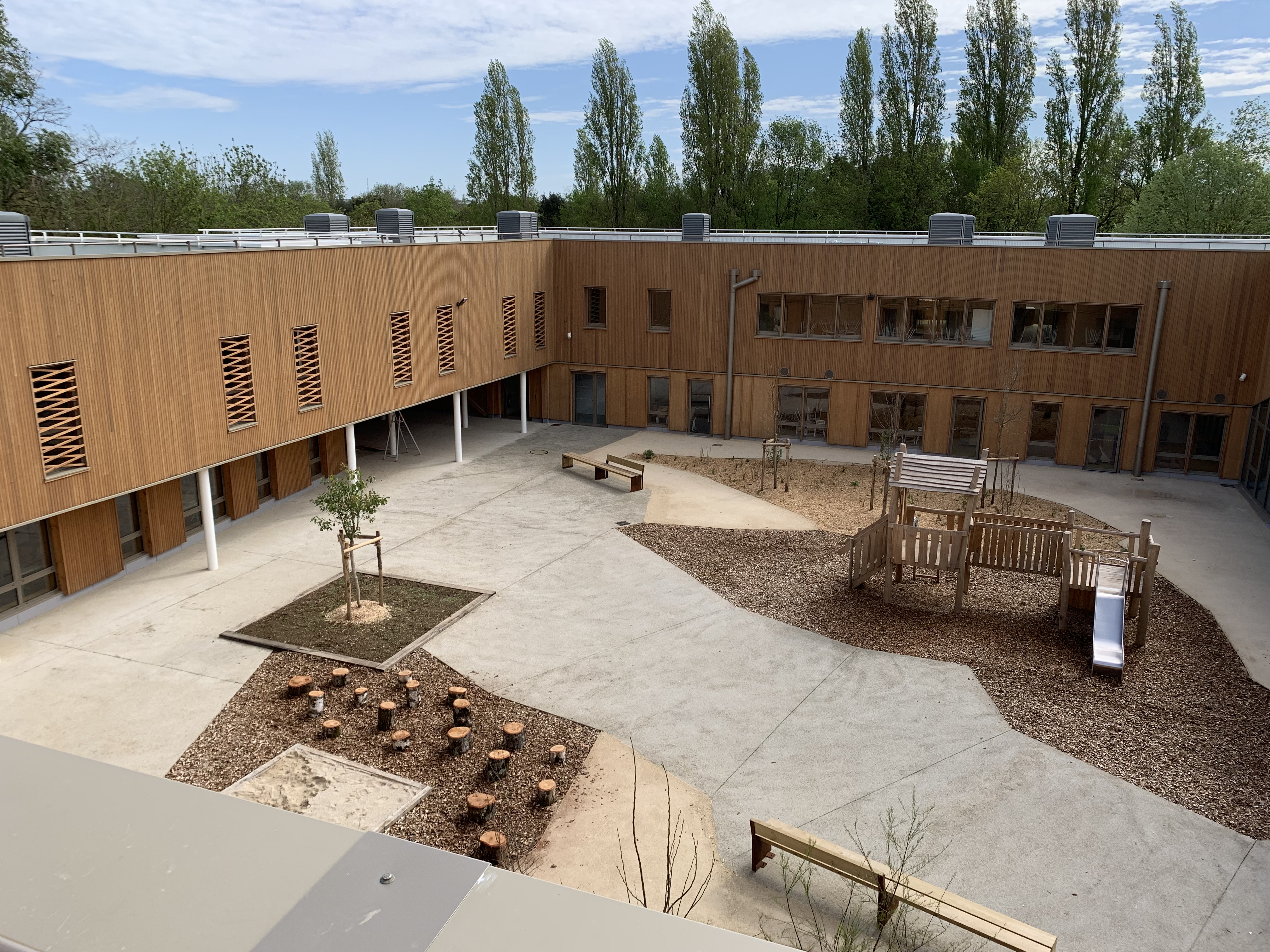

Città della natura e delle scienze Lavoisier a La Rochelle, Francia

La città della natura e delle scienze Lavoisier è stata inaugurata nel maggio 2024. Questa nuova città, nata dalla completa ristrutturazione del complesso scolastico e di un centro ricreativo, è stata riprogettata come una scuola verde, aperta alla natura, innovativa e versatile.
Modèle 005564 représentant le bâtiment C de la cité Lavoisier à La Rochelle avec matériaux durables.
25x
Edificio C della Cité Lavoisier, La Rochelle

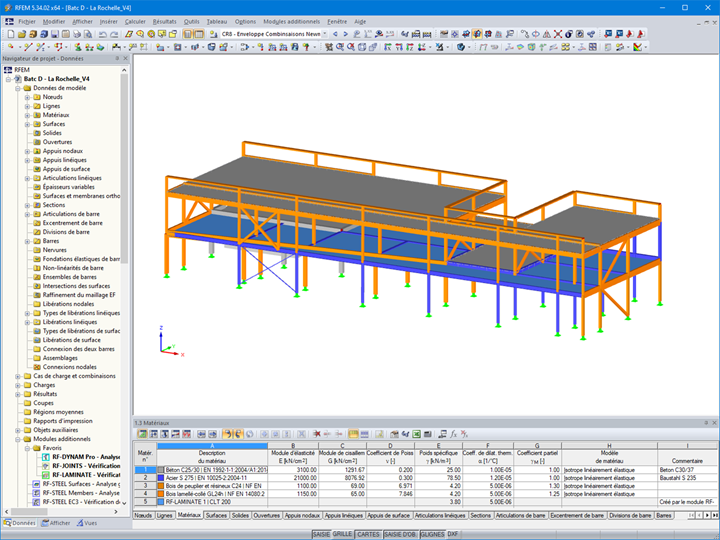

Modello 005565 Edificio D a La Rochelle, Cité Lavoisier e struttura mista legno-acciaio
42x
Cité Lavoisier – Edificio D, La Rochelle

Presentazione del progetto

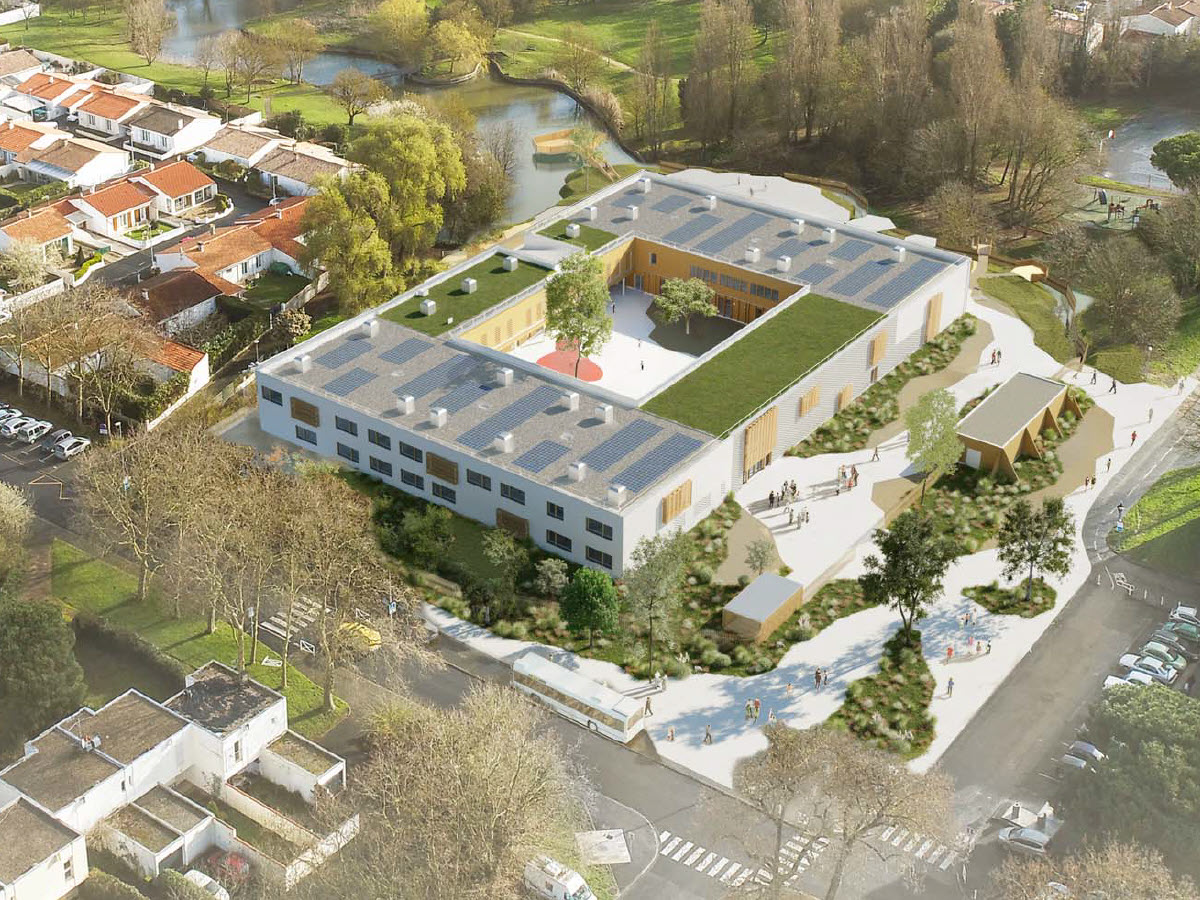

Nell'ambito del programma di riqualificazione urbana per il quartiere Villeneuve-les-Salines di La Rochelle, l'ex complesso scolastico e centro ricreativo Lavoisier è stato completamente rinnovato.

Della struttura esistente, solo il calcestruzzo delle ali est e ovest è stato mantenuto e completamente restaurato. Sono collegate tra loro per mezzo di due estensioni sui lati sud e nord per formare un "tutto".
La ristrutturazione del sito è stata eseguita utilizzando al massimo dei materiali naturali. L'edificio è esemplare anche in termini di efficienza energetica e termica e offre una disposizione ottimizzata per consentire la condivisione dei locali.

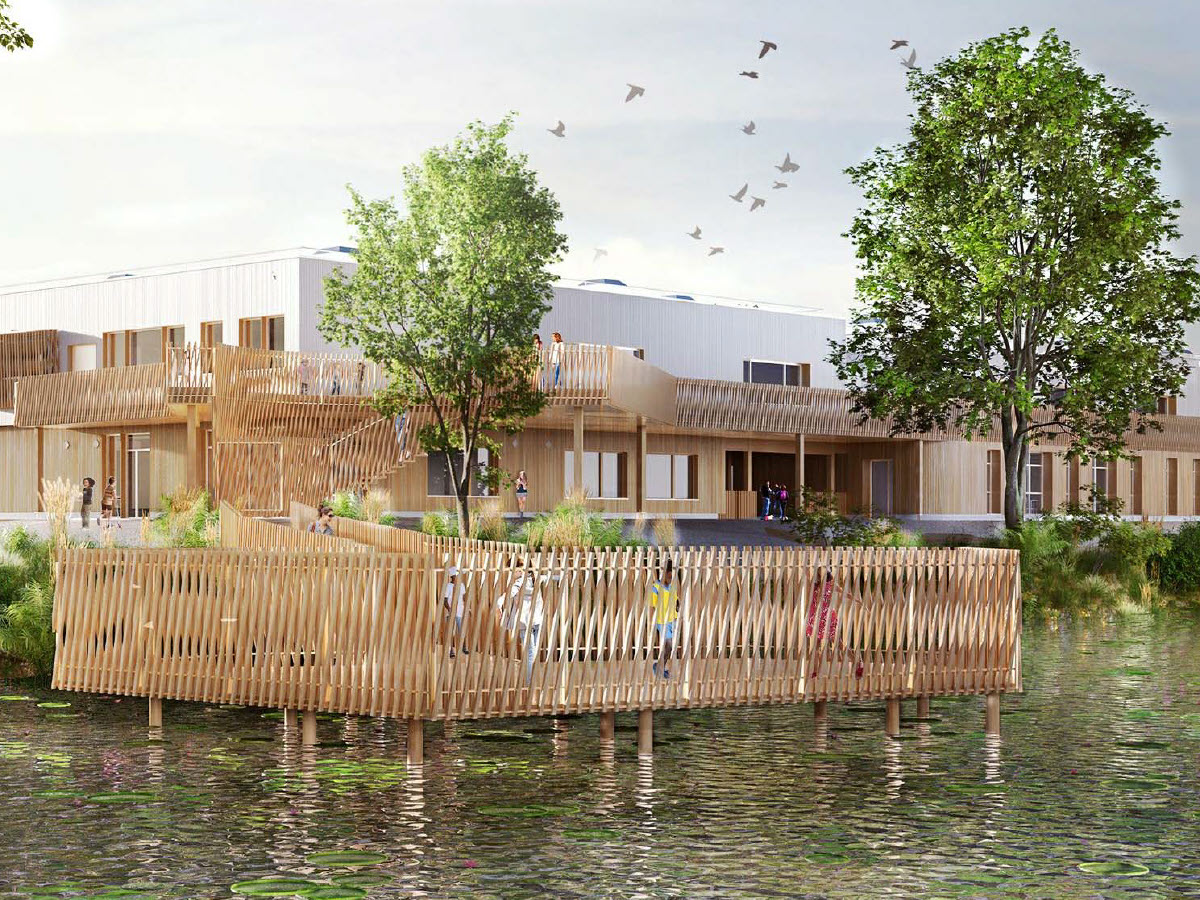

La nuova sede comprende un asilo nido e una scuola elementare, un centro ricreativo, una sala polivalente e un'area dedicata a laboratori scientifici e naturalistici. La scuola integra la natura e l'ambiente nella vita quotidiana dei bambini, con accesso al lago tramite un pontone, un spazio adibito a orto, uno stagno didattico, una serra e dei nidi artificiali.

Struttura

La società LCA Construction Bois è stata responsabile dell'analisi strutturale e la progettazione della struttura dell'edificio, delle strutture in legno e del rivestimento. Questi ultimi sono stati realizzati con materiali di origine biologica al fine di limitare l'impatto di carbonio del progetto.

Il progetto qui presentato si concentra sulle due estensioni che consentono il collegamento delle vecchie strutture esistenti (est e ovest).

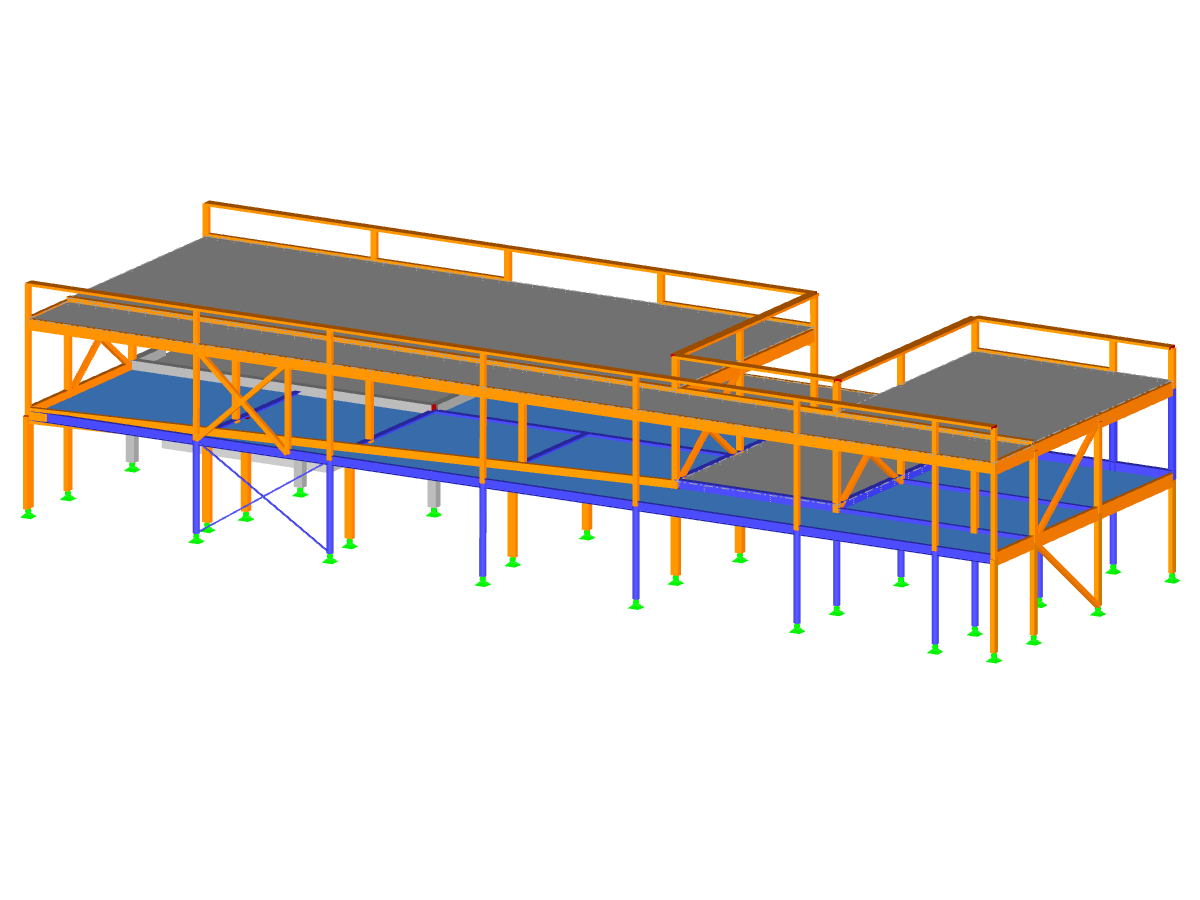

Il primo ampliamento unisce, al piano terra, un blocco di cemento e una struttura mista legno-metallo su cui poggia un solaio in legno realizzato con pannelli CLT. Il piano superiore è costituito da una struttura in legno che forma un ampio spazio libero senza pilastri, grazie agli elementi del tetto in legno-calcestruzzo con una campata di oltre 8 m.

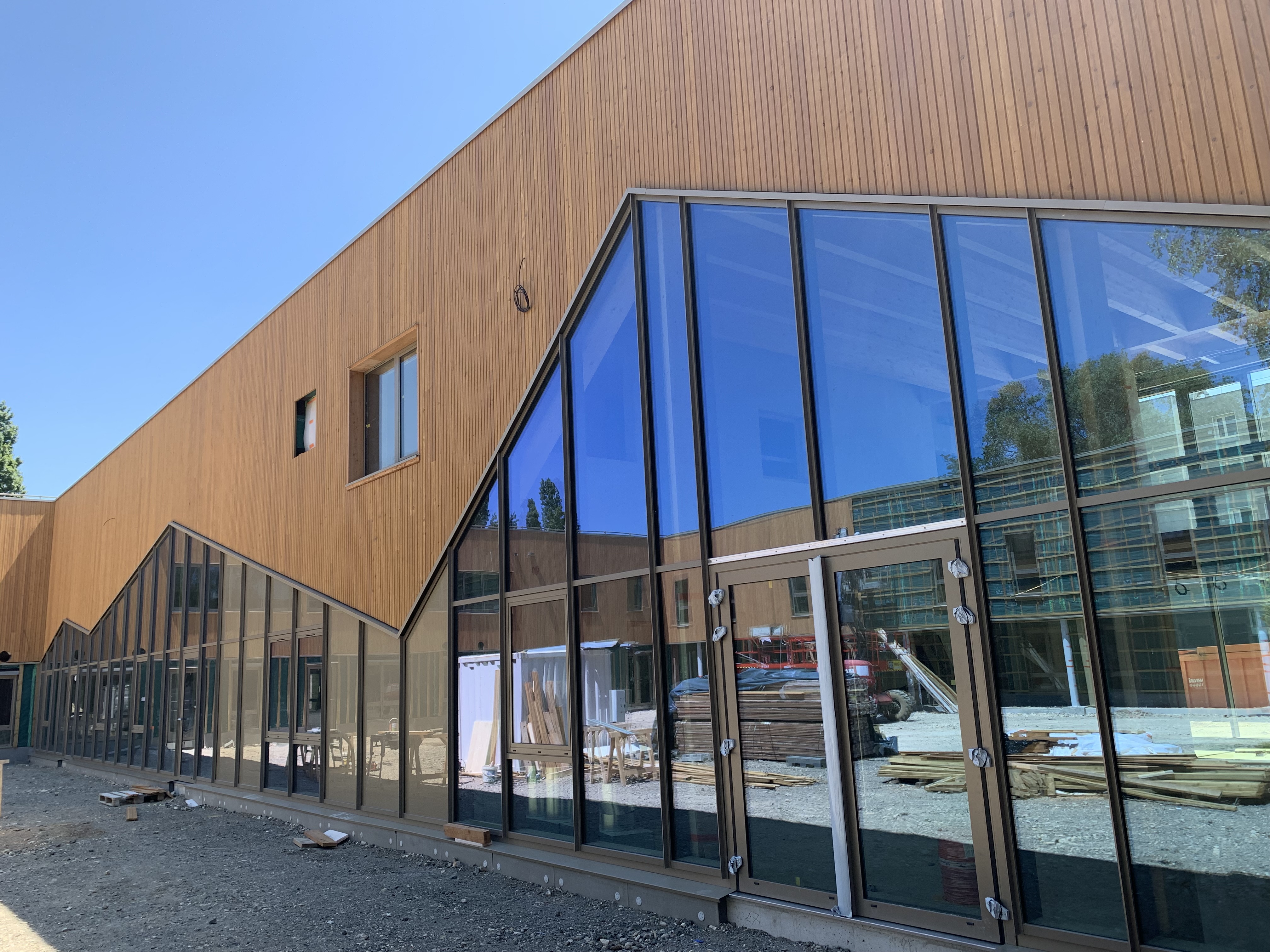

Il secondo ampliamento è una struttura in legno, che si sviluppa attorno a un nucleo di cemento. Forma due grandi sale interne, alte più di 10 m. Un corridoio passante collega i piani degli edifici ad est e ad ovest. I controventi della facciata che si affaccia sul cortile interno seguono la geometria angolare della grande facciata in vetro.

Software di progettazione

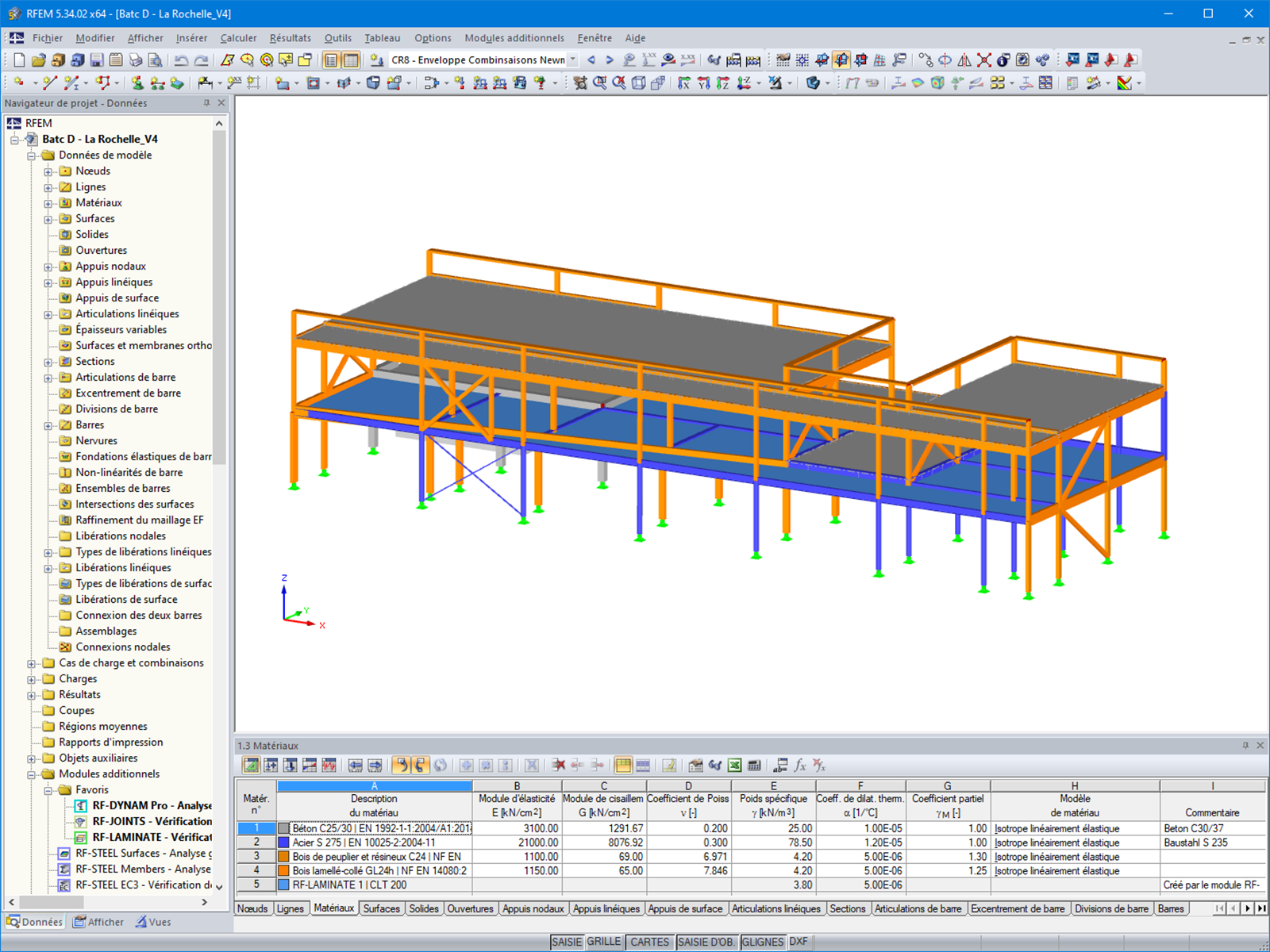

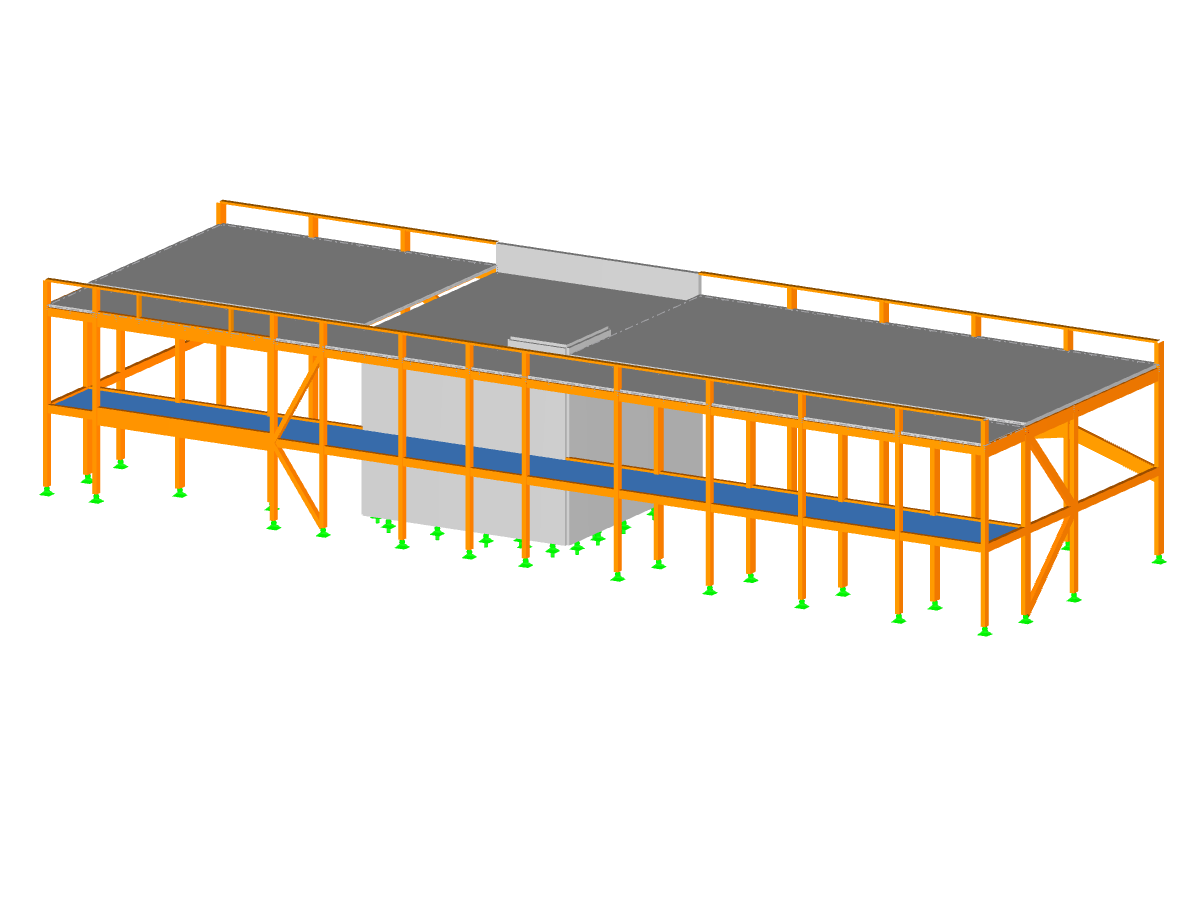

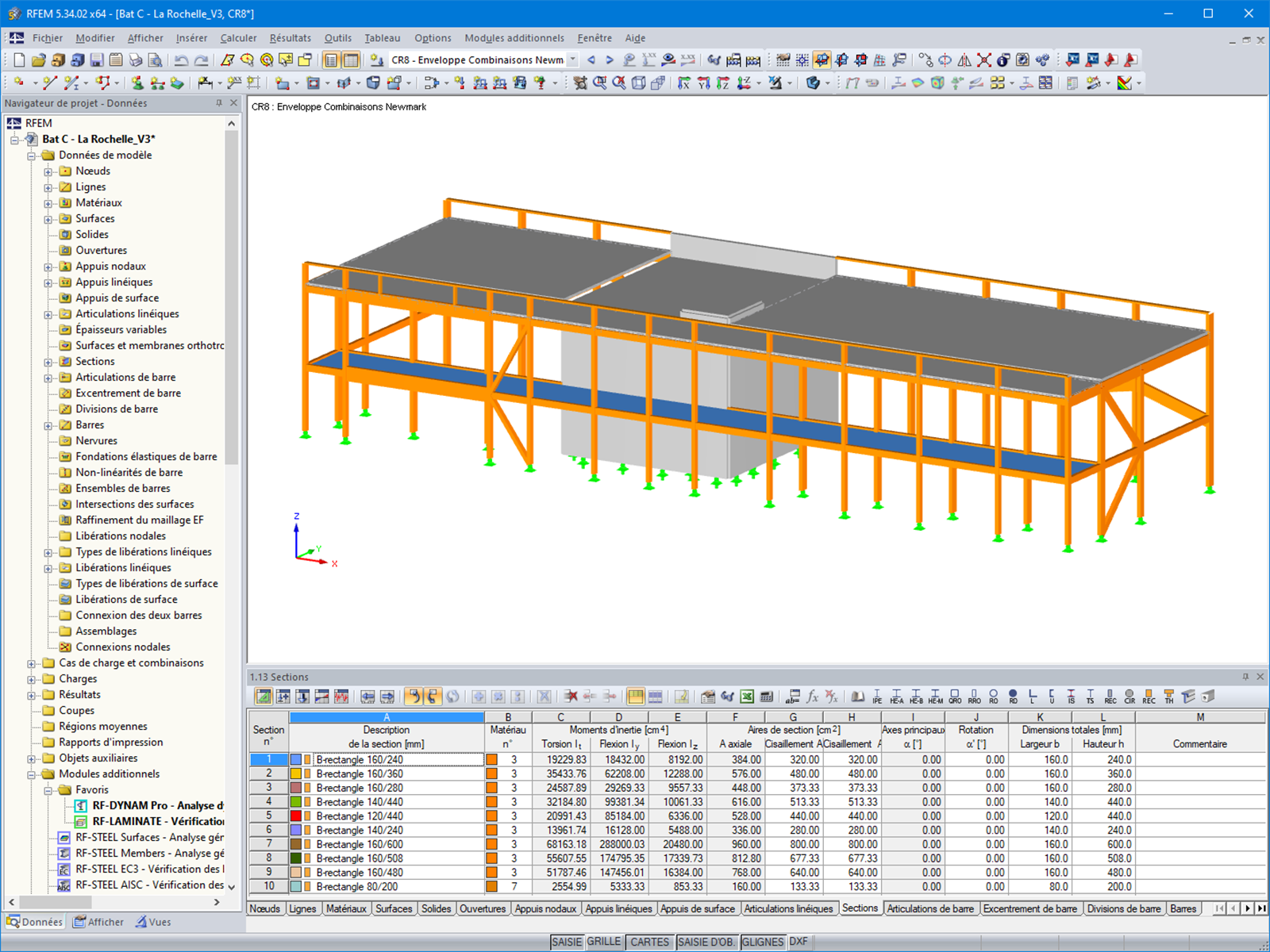

Lo studio di ingegneria ha eseguito la modellazione globale di entrambe le estensioni in RFEM 5, tenendo conto del mix di materiali utilizzati nel progetto: legno, calcestruzzo e metallo.

Utilizzando i moduli aggiuntivi RF-TIMBER Pro e RF-STEEL EC3, è stato possibile eseguire l'analisi strutturale e la progettazione di tutti i telai in legno e acciaio secondo l'Eurocodice 5 e l'Eurocodice 3.

Sono state prese in considerazione i solai composti in legno-calcestruzzo, al fine di considerare la rigidezza del calcestruzzo nel comportamento strutturale degli elementi di copertura piana con una campata superiore a 8 m.

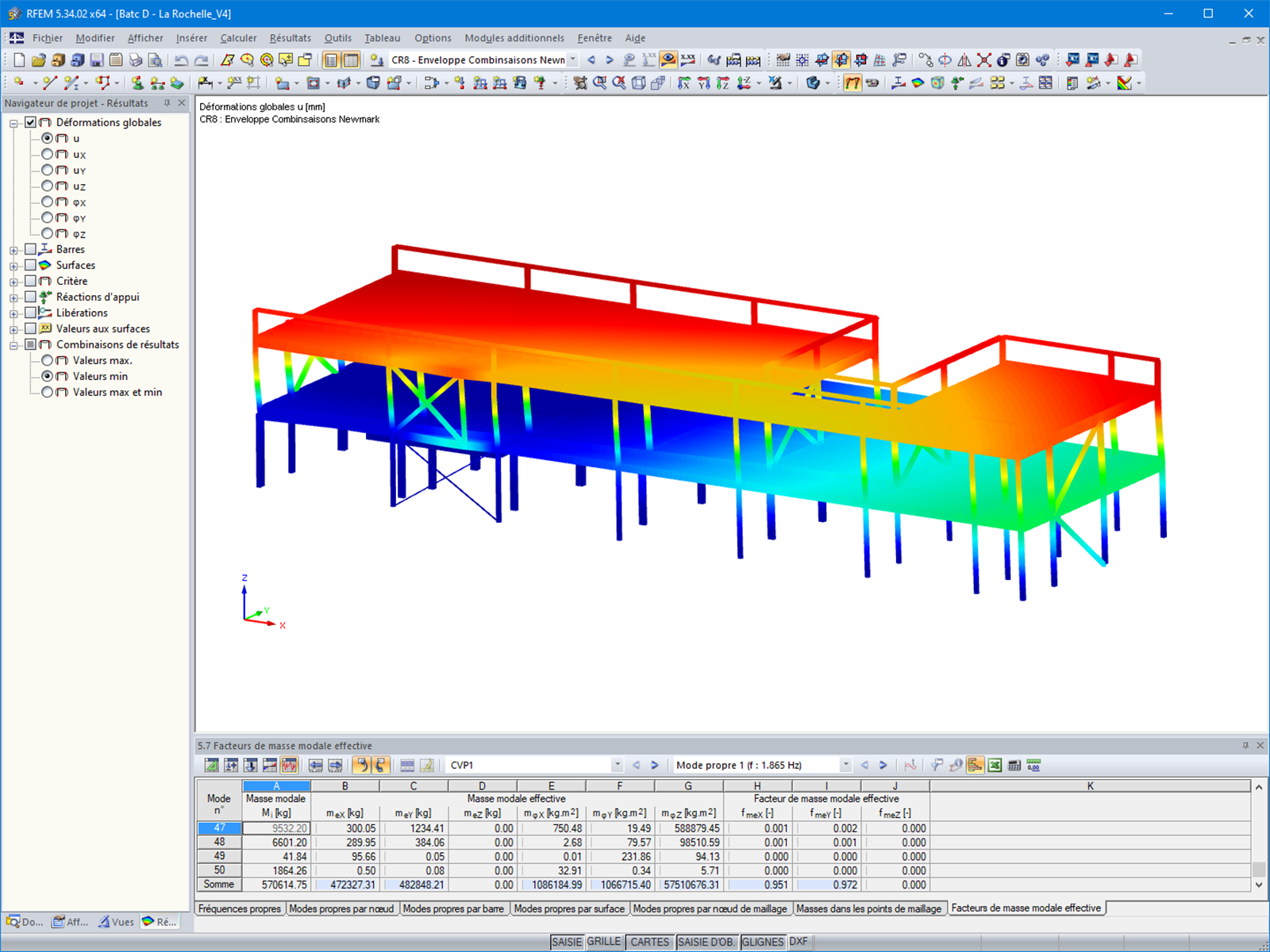

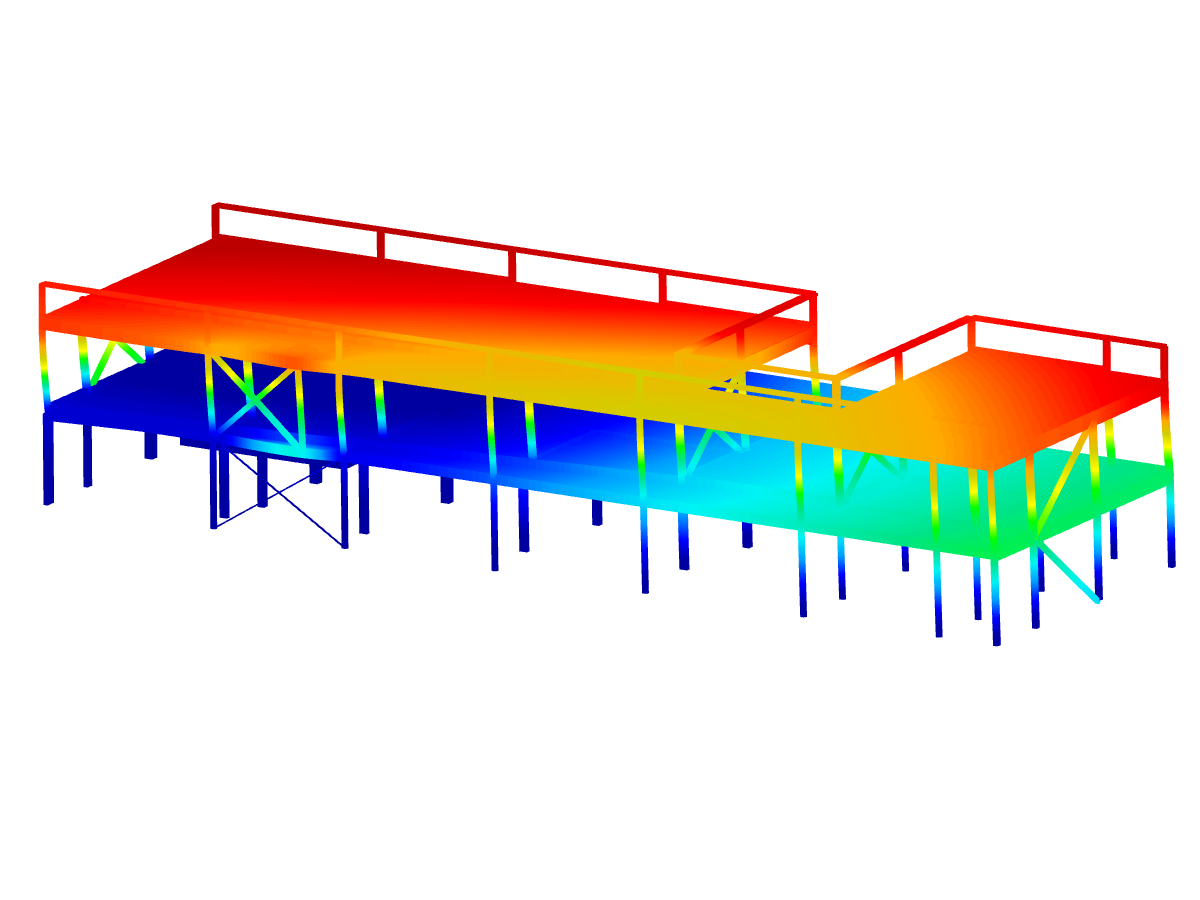

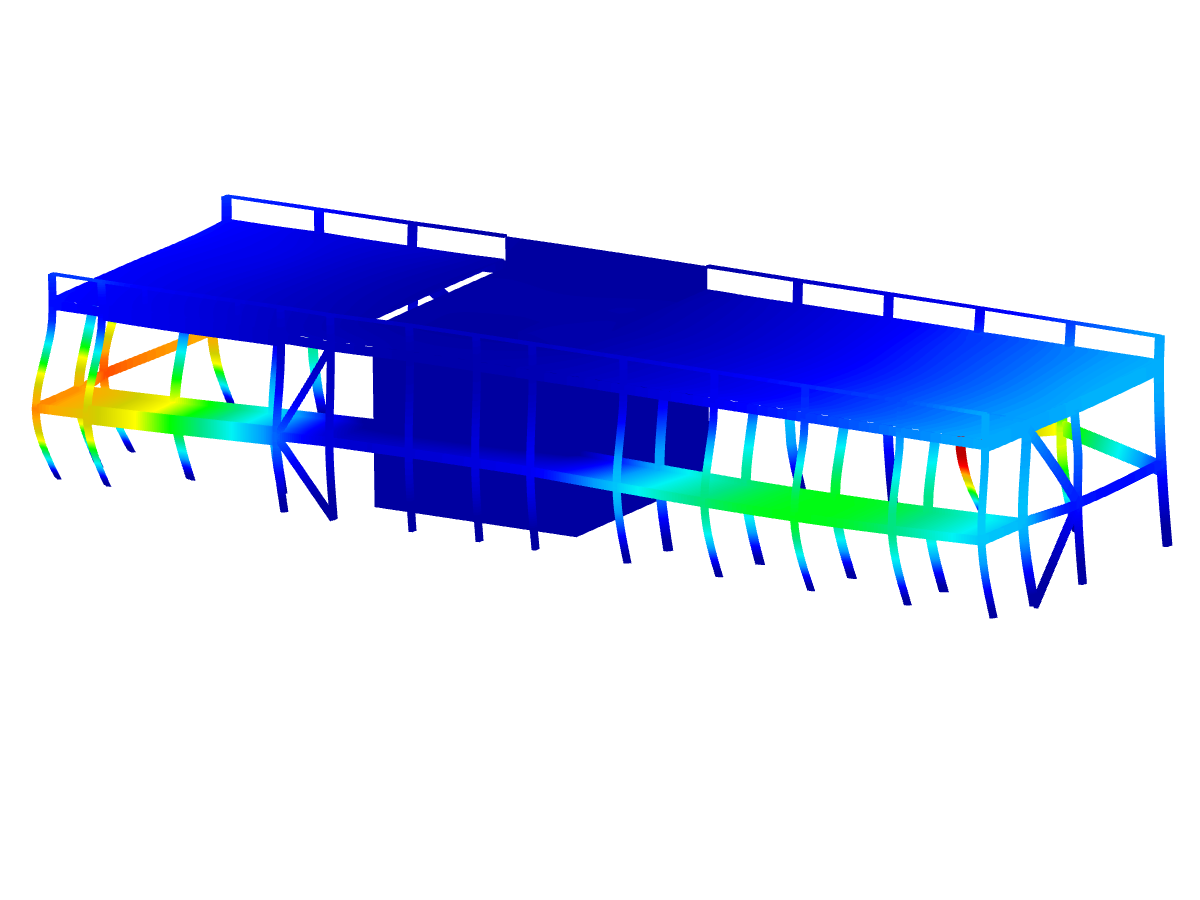

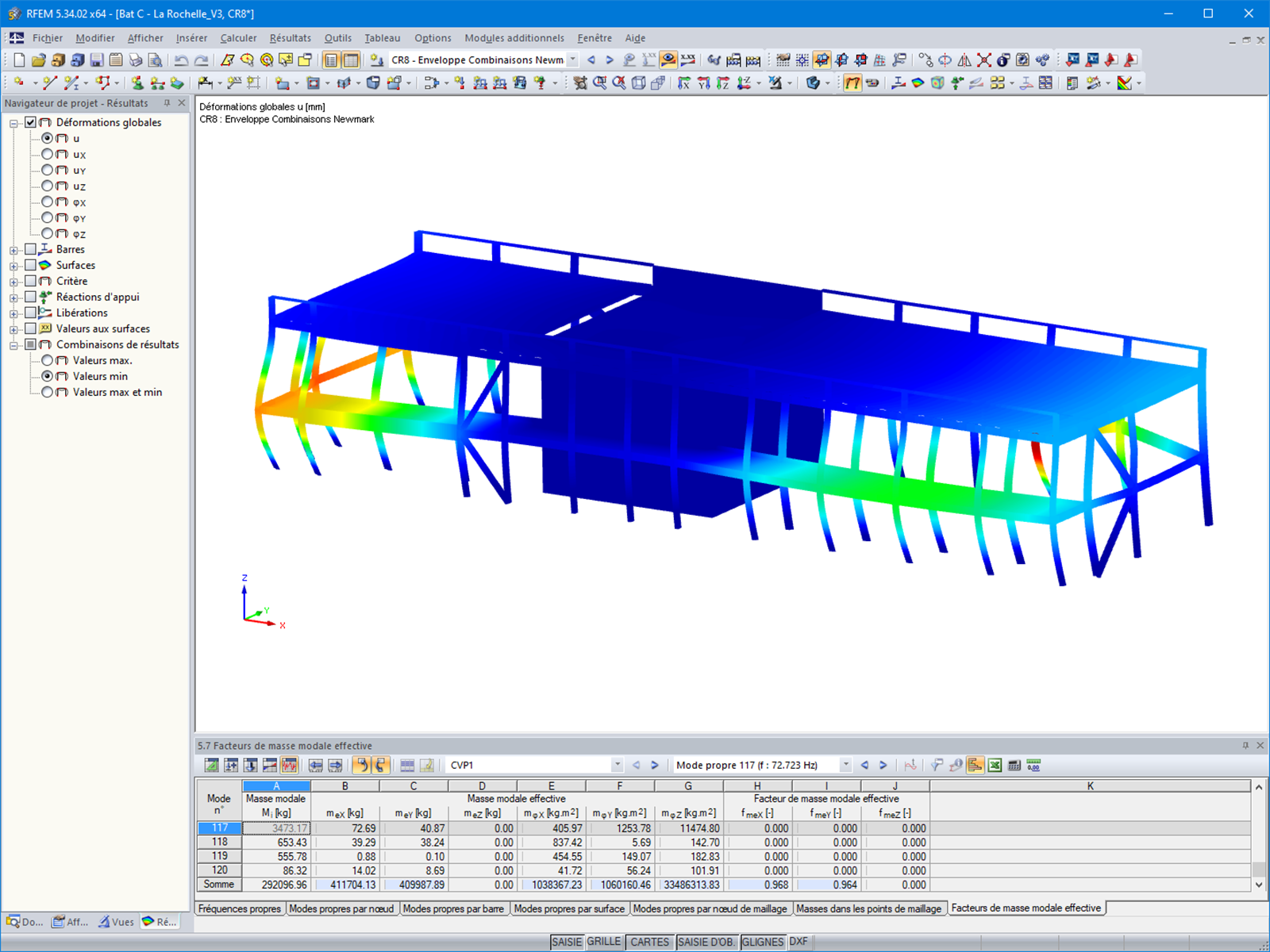

Poiché il progetto si trova nella zona sismica 3, un'analisi sismica è stata eseguita in modo indipendente su entrambe le estensioni utilizzando i moduli RF-DYNAM Pro. I vari materiali sono stati modellati per considerare le rispettive rigidezze nell'analisi.

Posizione
Città della natura e delle scienze Lavoisier
31 avenue Victor Schoelcher
17000 La Rochelle
Committente Città di La Rochelle
Architettura ARCHI5 PROD
Progettazione e realizzazione della struttura LCA Construction Bois

Specifiche del progetto

Dati modello

Numero di nodi 265
Numero di linee 487
Numero di aste 347
Numero di superfici 24
Numero di casi di carico 16
Nr. di combinazioni di carico 83
Nr. di combinazioni di risultati 11
Peso totale 318,055 t
Dimensioni (metriche) 35.340 x 11.585 x 7.265 m
Dimensioni (imperiali) 115.94 x 38.01 x 23.84 feet
Versione del programma 5.28.02
