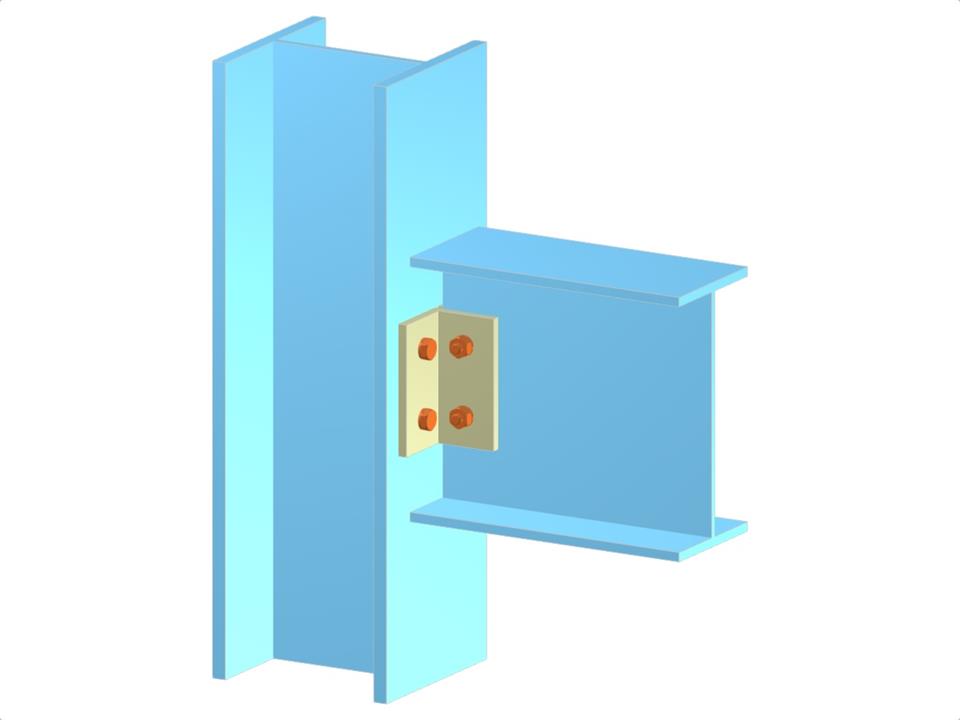

Trave su Pilastro Continuo

Number of Nodes 4
Number of Lines 3
Number of Members 3
Number of Surfaces 0
Number of Solids 0
Number of Load Cases 0
Number of Load Combinations 0
Number of Result Combinations 0
Total Weight 0.067 tons
Dimensions (Metric) 0,460 x 0,700 x 0,000 m
Dimensions (Imperial) 1.51 x 2.3 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base
Modello che mostra giunti integrati evidenziando l'interazione tra collegamento e struttura nella verifica
Questo articolo esplora l'importanza di considerare l'interazione giunto-struttura nella modellazione e nella progettazione e come farlo in RFEM 6.
Structural analysis of an end plate connection in Dlubal software
Questo articolo mostra come avviare e condurre l'analisi nel software, seguito da una breve discussione del concetto sottostante.
Semi-rigid hinges initial stiffness analysis in RFEM 6.
L'add-on Giunti acciaio per RFEM 6 ha fatto un significativo passo avanti introducendo cerniere semirigide, una funzione che migliora notevolmente il modo in cui i collegamenti in acciaio sono modellati nell'analisi strutturale. Questa nuova capacità consente agli ingegneri di andare oltre le tradizionali ipotesi di collegamento rigido o incernierato, offrendo un modo più accurato e flessibile per rappresentare il comportamento dei giunti. Con la possibilità di simulare la rigidezza del giunto attraverso un'analisi di rigidezza iniziale avanzata, il processo di progettazione diventa più realistico e ottimizzato, aprendo la strada a progetti più sicuri ed economici.
KB 1900 | Effetto di apertura nei collegamenti a ali di sezioni cave circolari
Questo articolo discute e confronta l'effetto leva in tre tipi di collegamenti: un collegamento con una flangia ad anello, una flangia cieca d'estremità e una flangia a anello irrigidita.
Screenshot
Caratteristiche del prodotto
Caratteristica 002667 | Classificazione di giunti in acciaio secondo la rigidezza

Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.

Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".

Vai al video esplicativo
Caratteristica 002669 | Bulloni pretensionati per giunti in acciaio

Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.

I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.

Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.

Vantaggi

  • Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
  • Bassa deformazione: riducono al minimo la deformazione del collegamento.
  • Resistenza a fatica: sono resistenti alla fatica.
  • Facilità di montaggio: sono relativamente facili da montare e smontare.

Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.

Caratteristica 002647 | Estensione del componente "Editor aste"

Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.

Caratteristica 002643 | Componente "Asta inserita"

Per la verifica del collegamento, è possibile inserire una nuova asta come componente direttamente nell'add-on Giunti acciaio. Questo sarà considerato solo per la verifica del collegamento. È possibile utilizzare i componenti Saldatura e Elementi di fissaggio per il collegamento ad altre aste.

Inoltre, è possibile utilizzare i componenti Componente asta e Editor aste e disporre gli elementi di armatura, come irrigidimenti e rastremazioni, sull'asta inserita.

Vai al video esplicativo
