Terminal dell'aeroporto regionale della Georgia centrale della contea di Macon-Bibb

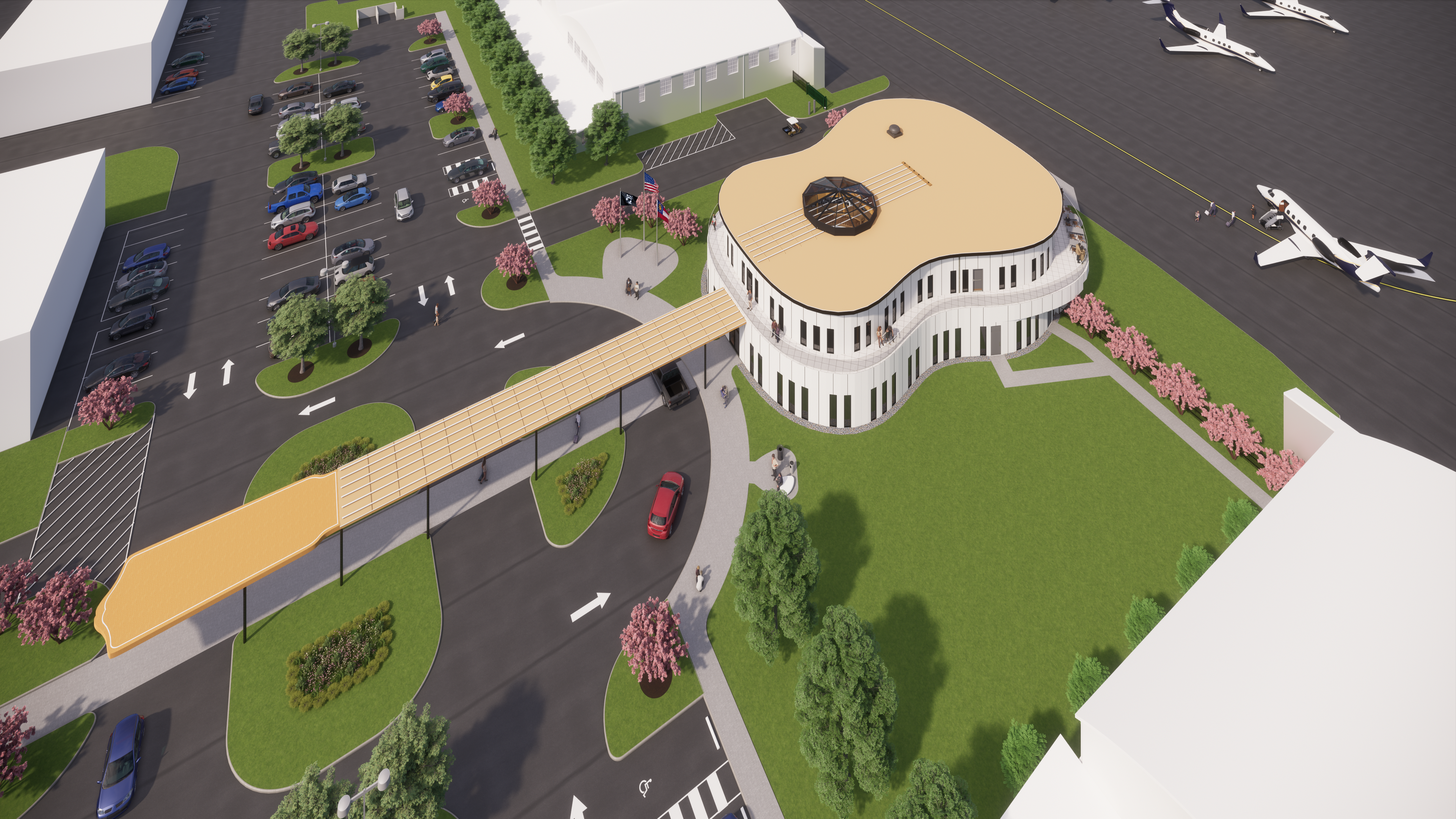

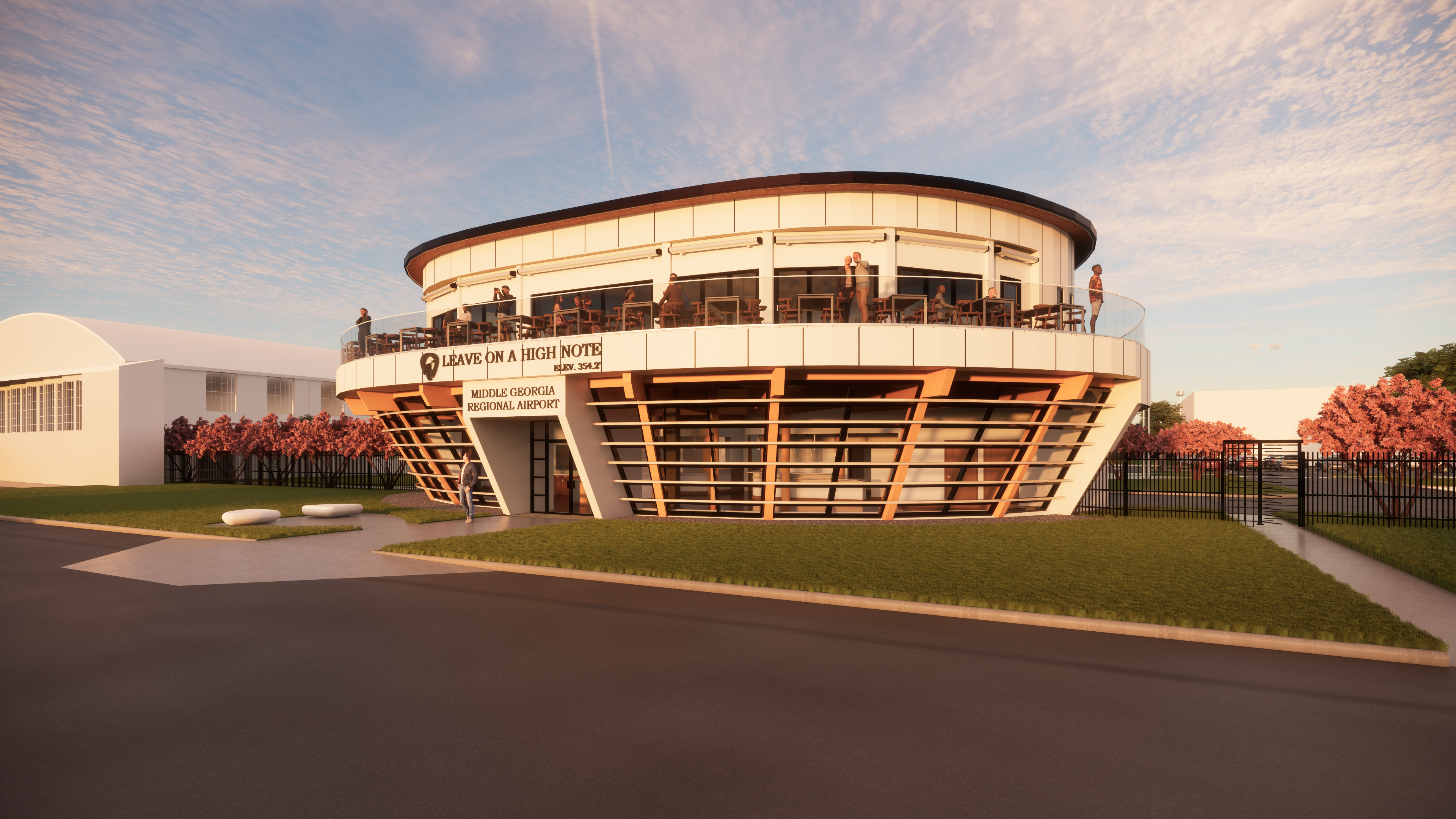

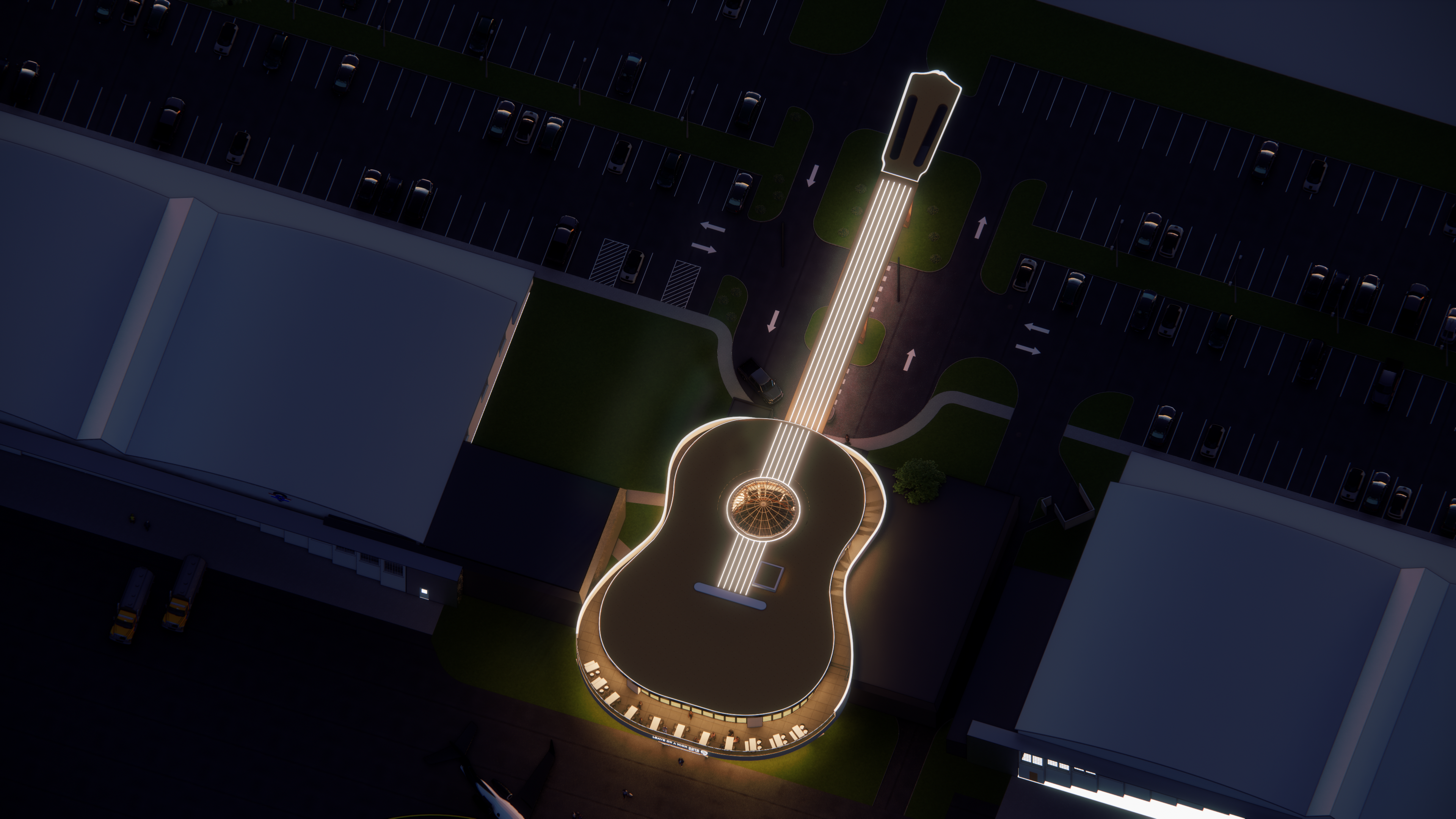

Una caratteristica struttura a forma di chitarra è in fase di sviluppo per servire aerei privati e passeggeri di voli charter presso l'aeroporto regionale della Georgia centrale. L'edificio è stato progettato per riflettere il ricco patrimonio musicale di Macon.
Terminal dell'aeroporto di Macron-Bibb County
68x

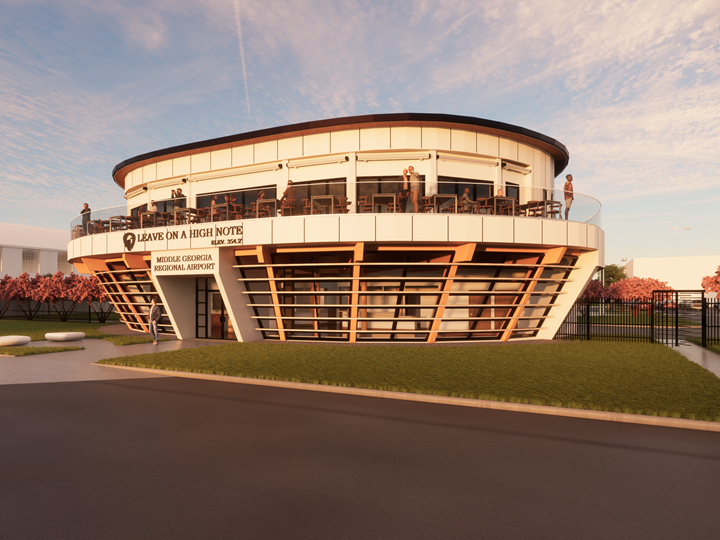

Modello del terminal della stazione di Macon Bibb

Il nuovo edificio "High Note Aviation" da 14 milioni di dollari sostituirà l'ex struttura di Lowe Aviation, che è stata in funzione per oltre 75 anni. Oltre a continuare a offrire servizi charter, la nuova struttura fungerà anche da centro di rifornimento, di manutenzione e terminal per aerei privati. La costruzione dovrebbe iniziare nel 2025.

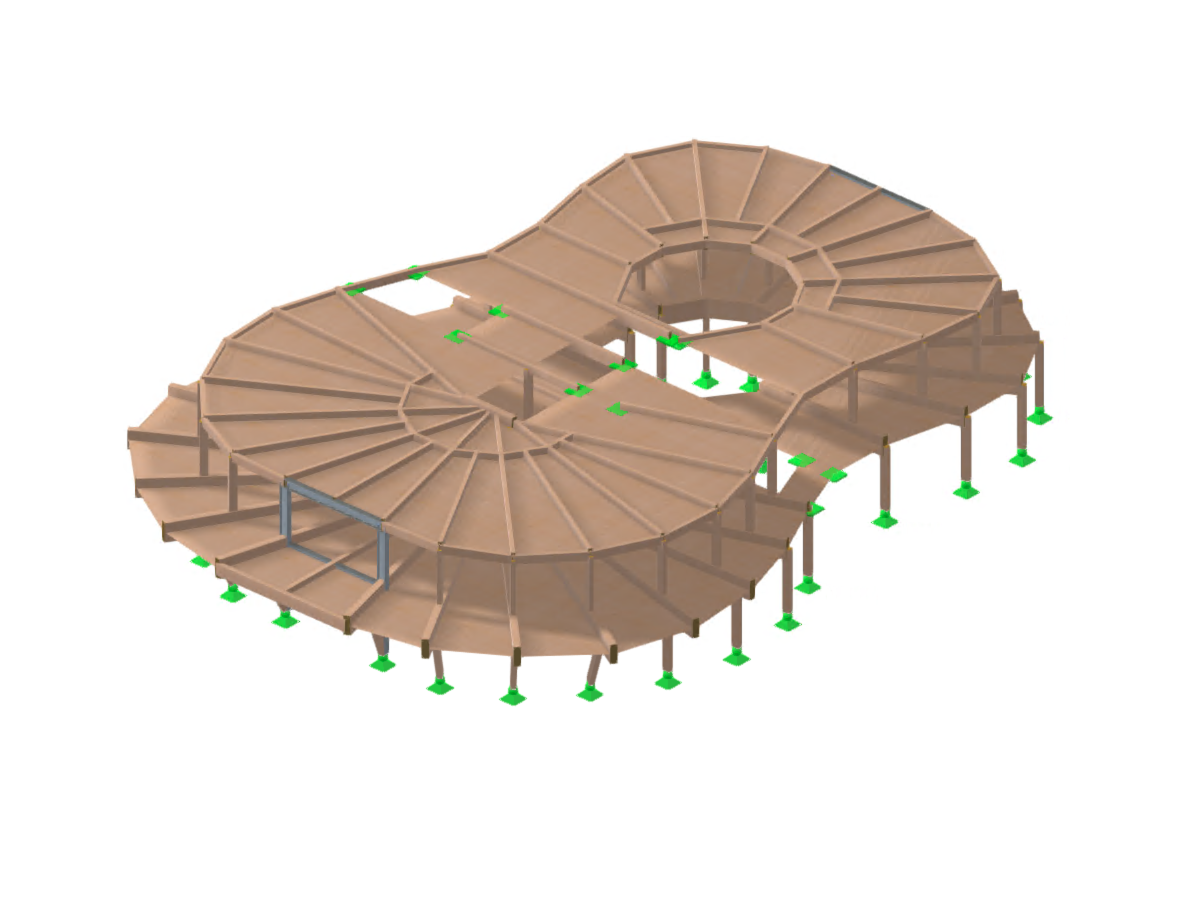

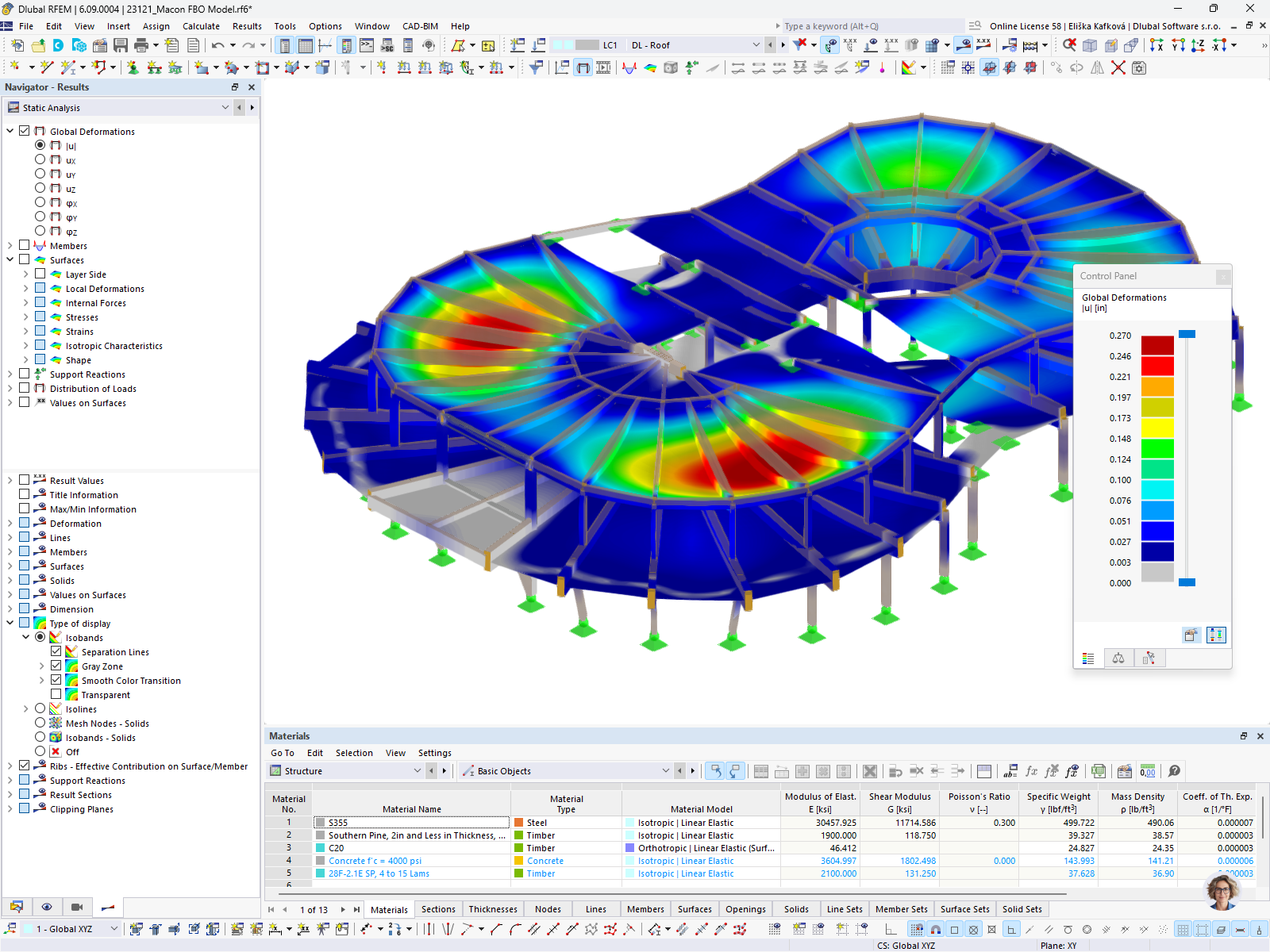

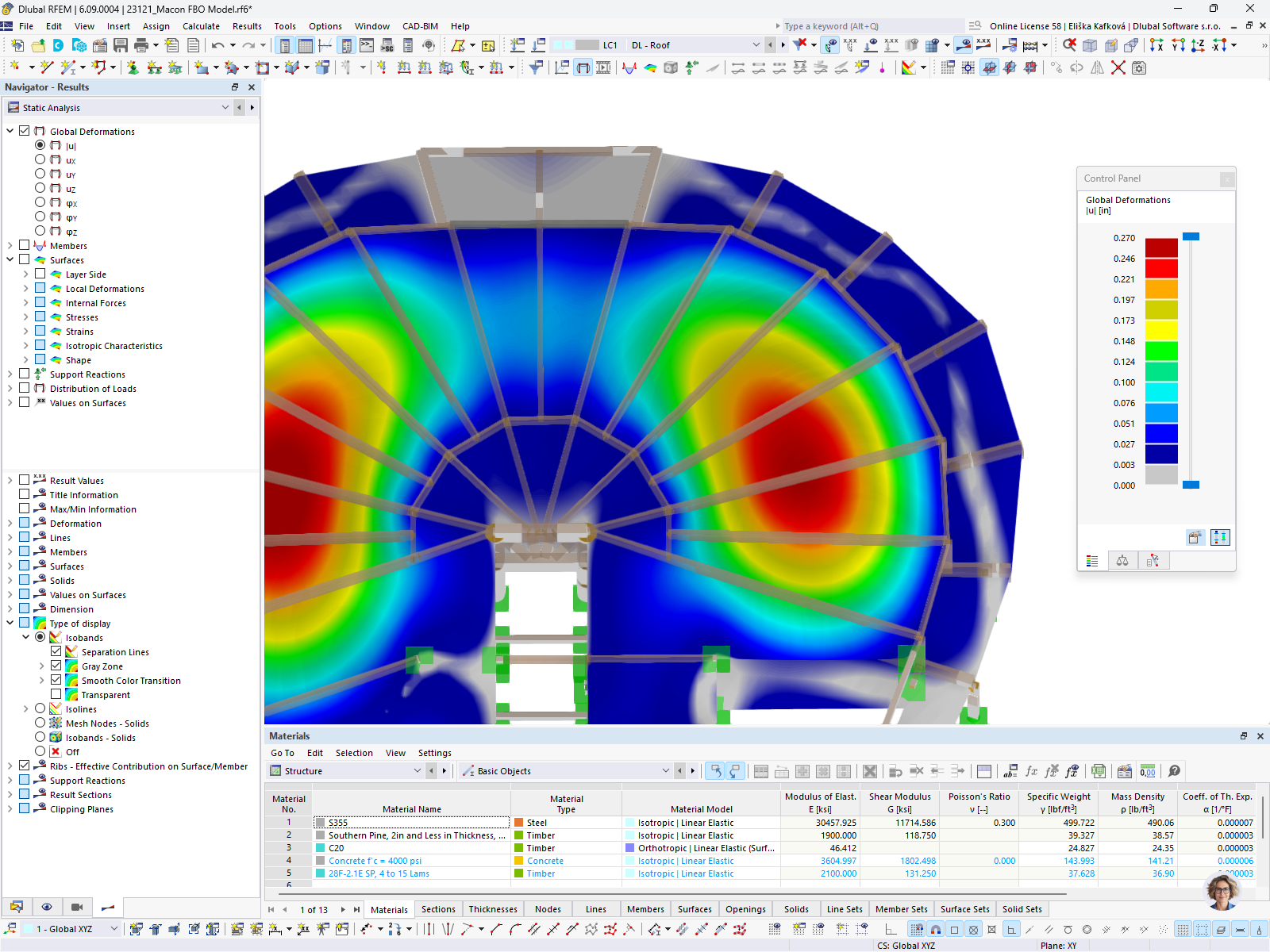

Il cliente Dlubal EQUILIBRIUM ha utilizzato RFEM 6 in vari modi per questo progetto unico. Nelle prime fasi di progettazione sono stati realizzati piccoli modelli stand-alone per generare progetti rapidi per le aste delle strutture in legno lamellare. Con il progredire della progettazione, è stato creato un modello completo dell'edificio per gestire i carichi, eseguire l'analisi e creare le verifiche finali. Sono stati realizzati anche alcuni piccoli modelli stand-alone per modellare condizioni CLT uniche, utilizzando l'add-on Superfici multistrato di RFEM 6.

Posizione

HighNote Aviation
Aeroporto regionale della Georgia centrale
2168 Flightline Ave.
Macon, Georgia 31216
Stati Uniti
Committente Aeroporto regionale della Georgia centrale
Architettura Passero Associates
www.passero.com
Verifiche strutturali Equilibrium Consulting Inc., Canada
www.eqcanada.com

Specifiche del progetto

Dati modello

Anzahl Knoten 312
Anzahl Linien 487
Anzahl Stäbe 387
Anzahl Flächen 118
Anzahl Volumenkörper 0
Anzahl Lastfälle 8
Anzahl Lastkombinationen 4
Anzahl Ergebniskombinationen 0
Gesamtgewicht 190.990 t
Abmessungen (metrisch) 28.770 x 6.000 x 38.652 m
Abmessungen (imperial) 94.39 x 19.69 x 126.81 feet
