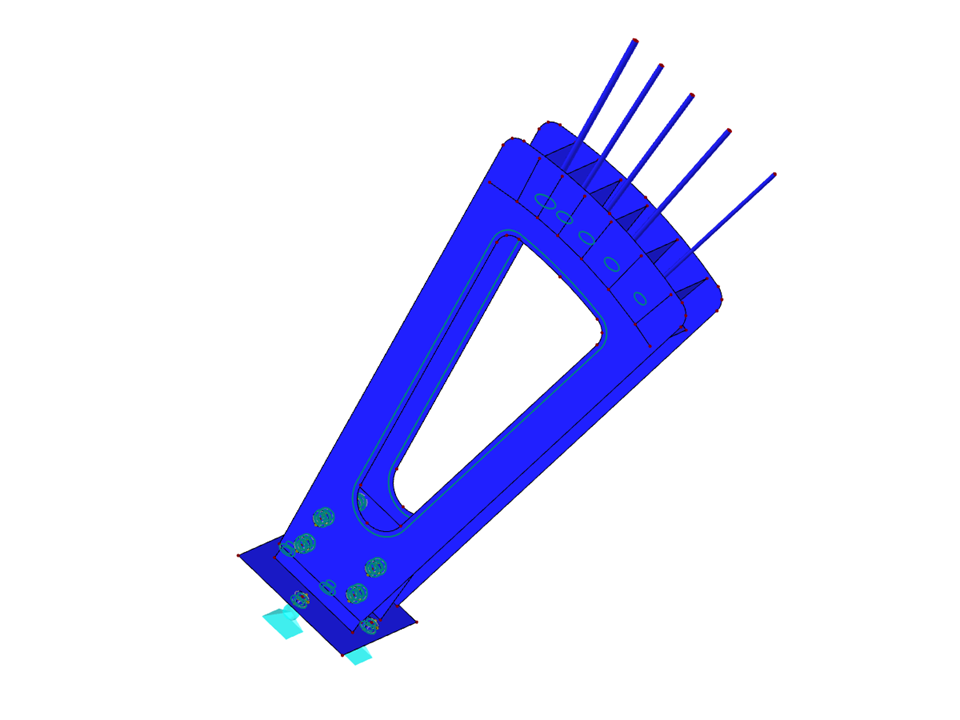

Il modello mostra la base della funicella di tiranti di un anemometro presso il Radstädter Tauern in Austria. La disposizione precisa degli ancoraggi e degli elementi di collegamento sottolinea l'uso di componenti in acciaio di alta qualità nella fondazione. Qui è illustrata in dettaglio l'interazione costruttiva di sistemi portanti a traliccio. Sviluppato da m3-ZT GmbH.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Piede di ancoraggio del cavo della torre anemometrica
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 402 |
| Numero di linee | 221 |
| Numero di aste | 10 |
| Numero di superfici | 124 |
| Numero di solidi | 25 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 0,190 t |
| Dimensioni (metriche) | 1.572 x 0.404 x 1.806 m |
| Dimensioni (imperiali) | 5.16 x 1.33 x 5.93 feet |
| Versione del programma | 5.26.01 |
