Copertura del cortile del SMS Campus a Mönchengladbach, Germania

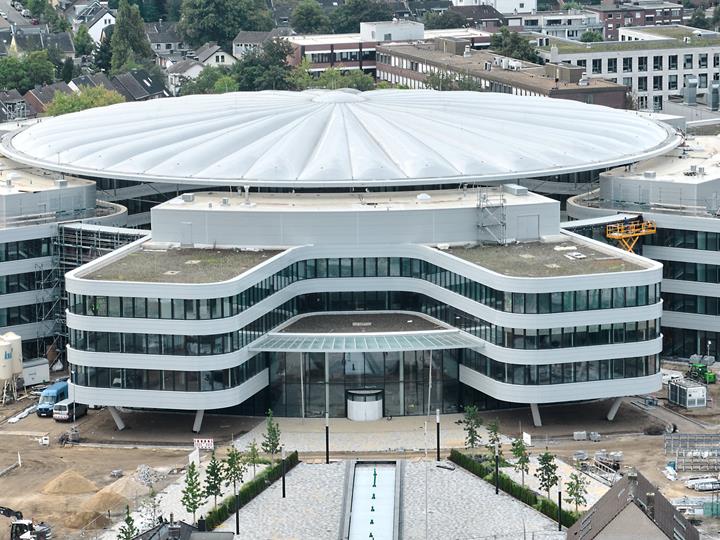

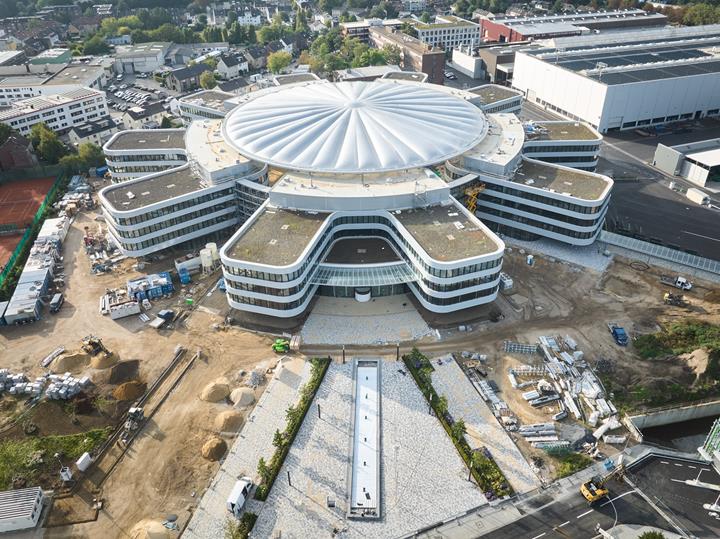

A partire da maggio 2024, tutte le posizioni di SMS Group si trovano in un unico posto. Con i suoi cinque moduli dirigenziali, formano una struttura a ruota dentata. Una copertura a cuscini ETFE con un diametro di 82 m (269 piedi) si estende nel cortile interno con un'altezza di 20 m (65,6 piedi). La copertura ha una superficie totale di 5.100 m² (54.896 ft²) e consente agli oltre 2.000 dipendenti di spostarsi tra gli edifici in un percorso costantemente asciutto.

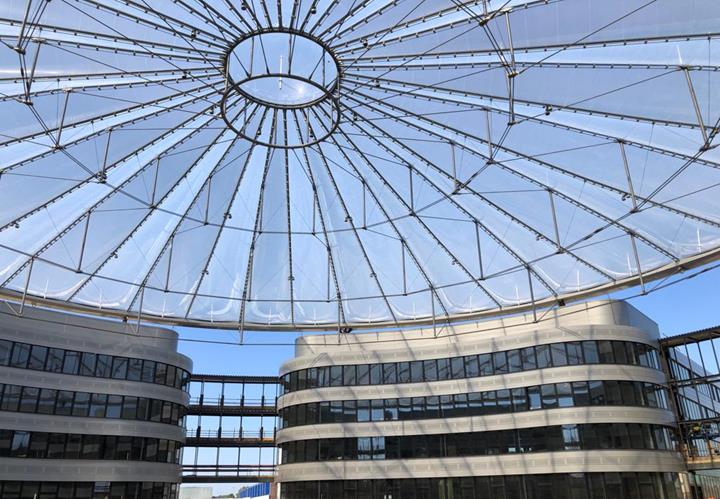

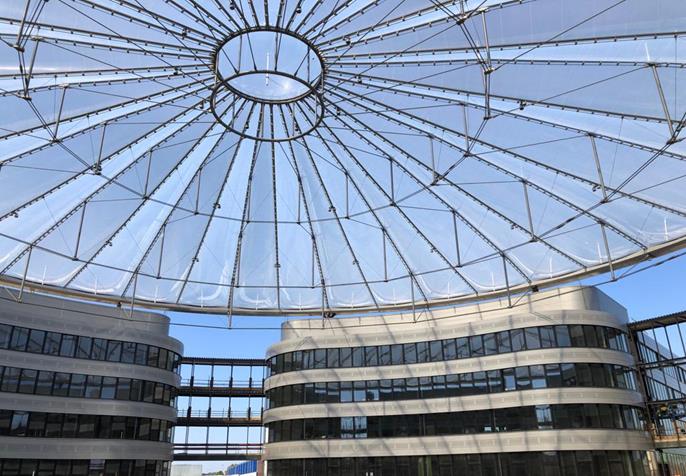

Il cliente Dlubal formTL è stato responsabile dell'elaborazione tecnica della struttura del tetto e della progettazione strutturale delle strutture in funi e in acciaio per ottenere una struttura a funi soggetta a trazione secondo il principio della cupola di Geiger. La struttura si basa su un anello di compressione con una trave scatolata in acciaio circonferenziale e 40 funi radiali tese con un doppio set di funi.

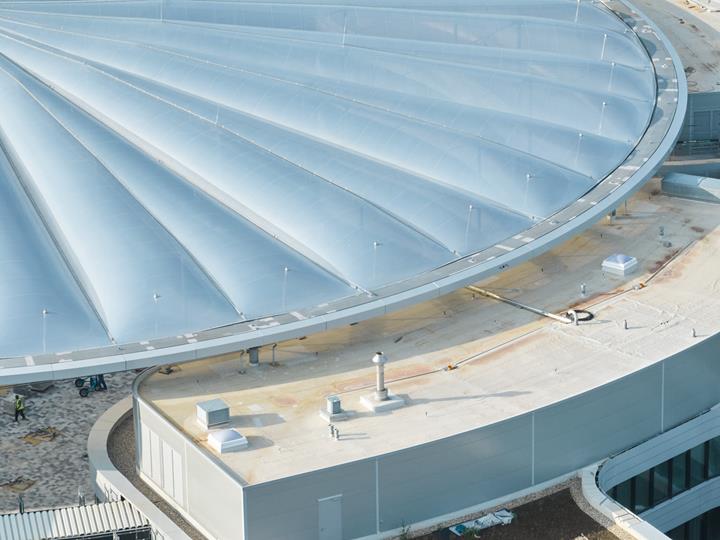

Inoltre, gli ingegneri di formTL hanno sviluppato i nodi delle funi, l'altezza per i cuscini in ETFE, la trave scatolata in acciaio e i collegamenti dell'anima della fune all'anello di compressione. Il suo appoggio flottante sugli edifici modulari solidi con un incastro, un vincolo spostabile radialmente sul lato opposto e otto ulteriori vincoli a frizione garantiscono una tenuta sicura.

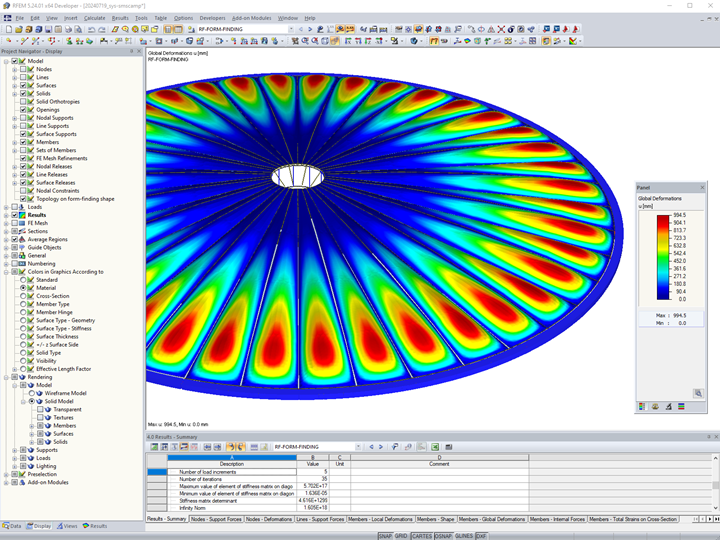

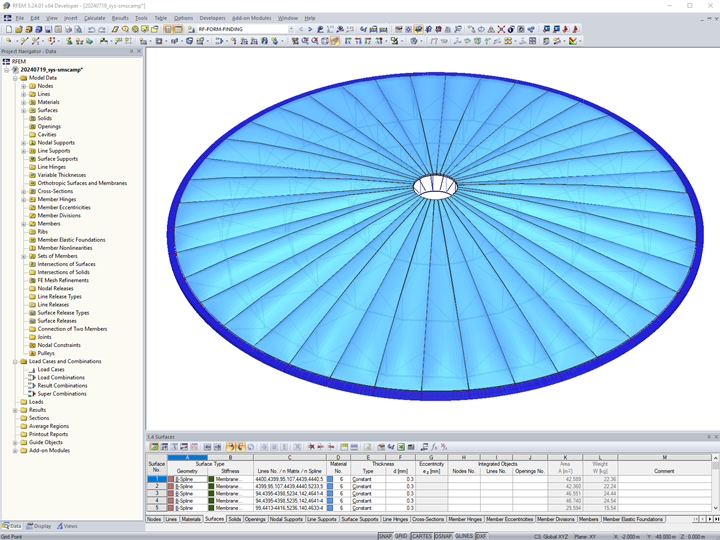

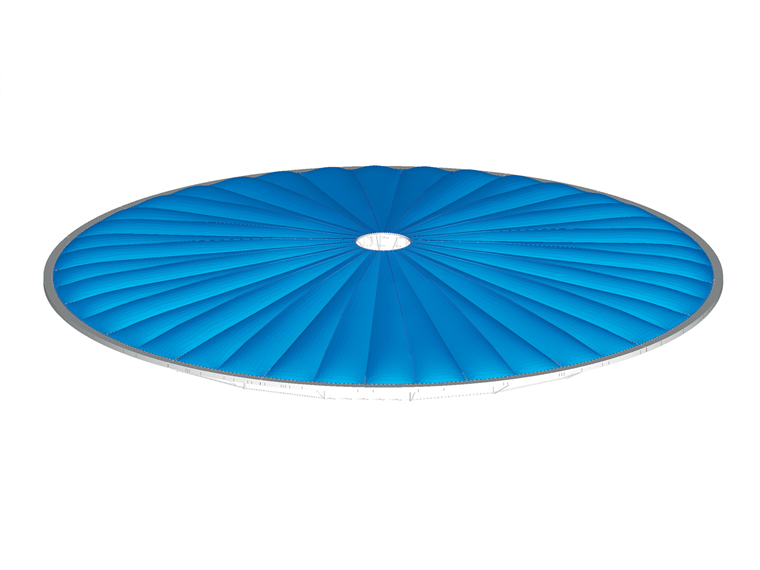

Con questa copertura per cortile, il cliente Dlubal formTL ha creato un progetto cliente molto interessante utilizzando RFEM.
