Toiture de la cour intérieure du SMS Campus, Mönchengladbach, Allemagne

La technologie crée du lien entre les gens, et c’est particulièrement le cas au SMS Campus récemment inauguré à Mönchengladbach, en Allemagne. Le client de Dlubal Software FormTL a conçu une toiture impressionnante pour relier les bâtiments du site entre eux et protéger la cour intérieur de la pluie et du vent.

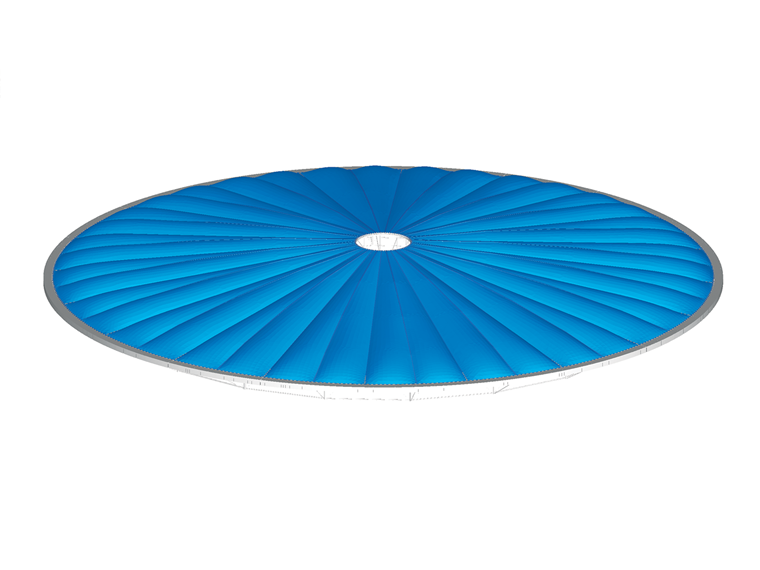

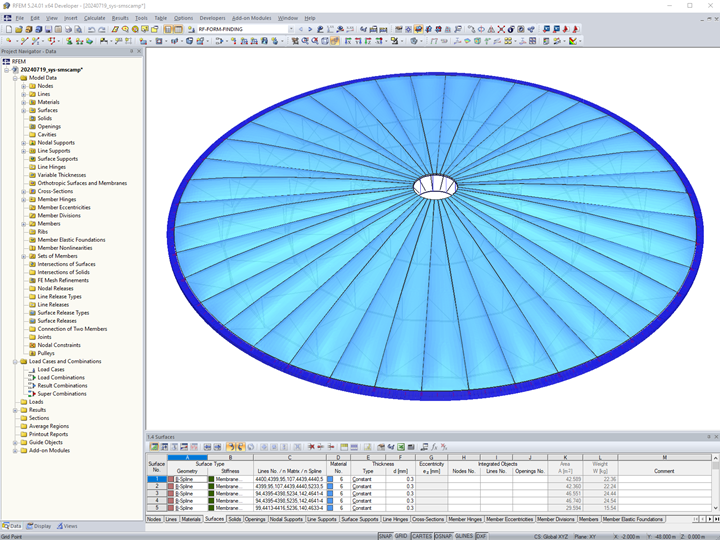

Modèle 005027 | Toiture de la cour du campus SMS à Mönchengladbach, Allemagne
310x
Toiture de la cour intérieure du SMS Campus, Mönchengladbach, Allemagne

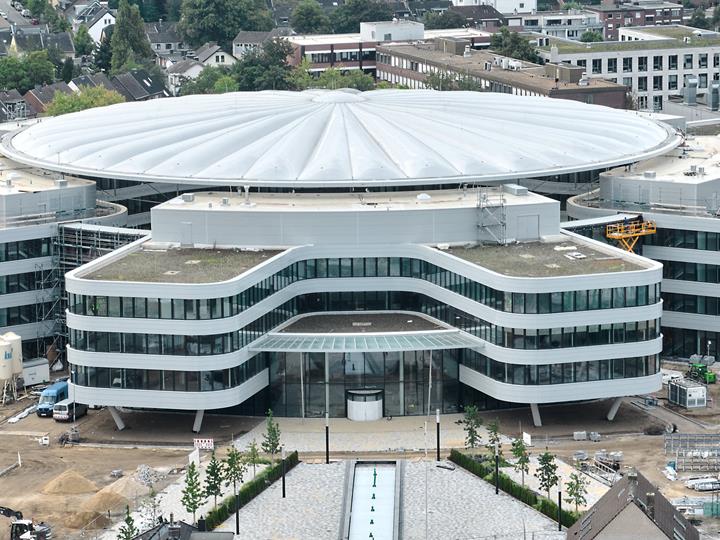

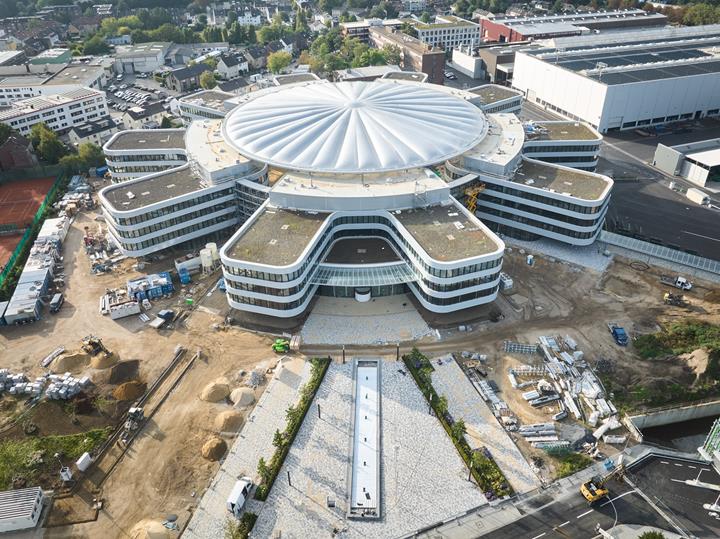

Seit Mai 2024 befinden sich alle Standorte der SMS Group an einem einzigen Ort. Mit seinen fünf Büromodulen bilden diese eine zahnradartige Struktur. Über den Innenhof spannt sich in 20 m Höhe ein Folienkissendach mit einem Durchmesser von 82 m. Das Dach hat eine Gesamtfläche von 5 100 m² und ermöglicht einen trockenen Wechsel der über 2000 Mitarbeitenden zwischen den Gebäuden.

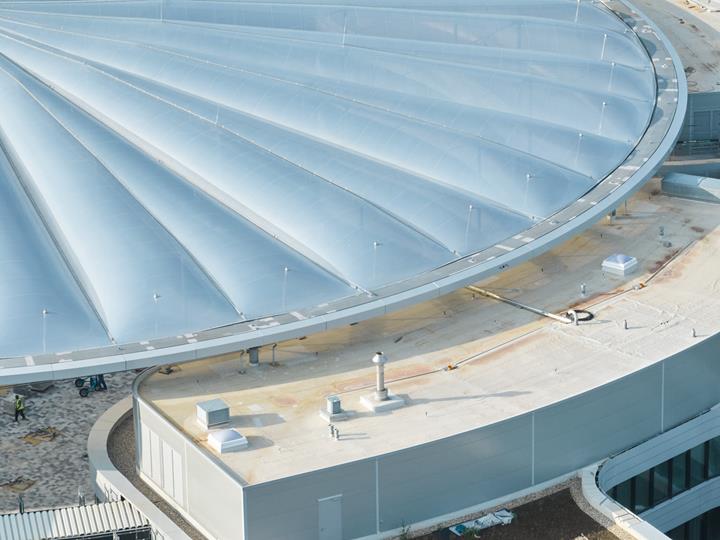

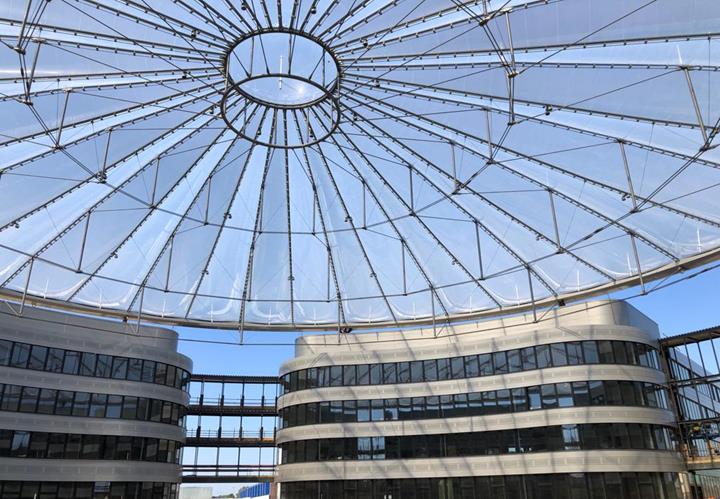

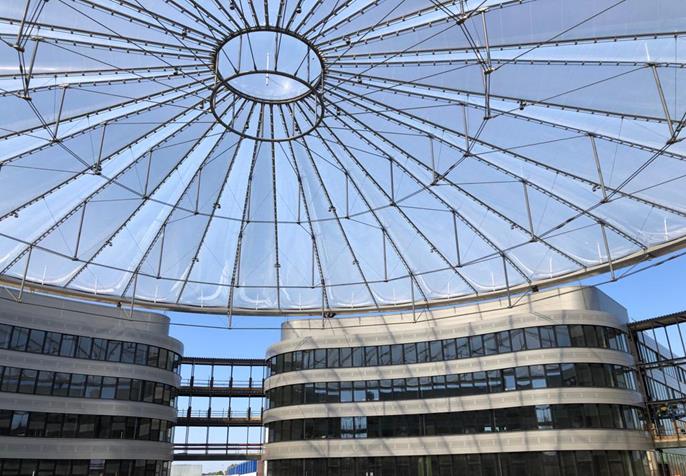

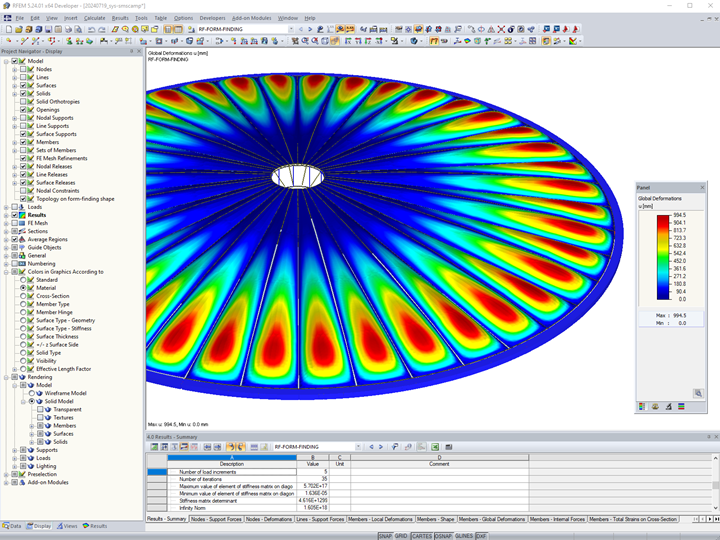

Die technische Bearbeitung der Dachkonstruktion sowie die Tragwerksplanung für Seil- und Stahlbau übernahm der Dlubal-Kunde formTL, um eine zugbeanspruchte Seilkonstruktion nach dem Geigerdome-Prinzip zu ermöglichen. Als Grundlage dient hier ein Druckring mit einem umlaufenden Stahlkastenträger sowie 40 unterspannten Radialseilen mit doppelter Seilschar.

Zusätzlich entwickelten die Ingenieure von formTL Seilknoten, die Aufständerung für die ETFE-Kissen, den Stahlkastenträger sowie die Anschlüsse des Seilnetzes an den Druckring. Dessen schwimmende Lagerung auf den massiven Modulgebäuden mit einem Festlager, einem radial verschieblichen Lager gegenüber und acht weiteren Gleitlagern sorgt für sicheren Halt.

Mit dieser Innenhofüberdachung schuf der Dlubal-Kunde formTL unter Nutzung von RFEM ein sehr interessantes Kundenprojekt.

Position
SMS group GmbH
Am SMS Campus 1
41069 Mönchengladbach
Allemagne
Maître d’ouvrage SMS Group GmbH, Mönchengladbach
www.sms-group.com
Architecture
Bureau d'études Hartmann BDA, Moenchengladbach, Allemagne
www.hardmann-architekten.com
Ingénierie des structures Kempen Krause Ingenieure, Aix-la-Chapelle
www.kempenkrause.de
Couverture de la cour intérieure Pfeifer Structures, Buxheim (Memmingen)
www.pfeifer.info
Ingénierie des structures, assemblage et planification de l’atelier Geigerdome formTL ingenieure für tragwerk und leichtbau gmbh, Radolfzell
www.form-tl.de

Spécifications du projet

Données de modèle

Nombre de nœuds 6330
Nombre de lignes 6500
Nombre de barres 6260
Nombre de surfaces 320
Nombre de cas de charge 1
Poids total 246,455 t
Dimensions (métrique) 80,561 x 80,561 x 10,328 m
Dimensions (impériales) 264.31 x 264.31 x 33.88 feet
Version du logiciel 5.34.02
