Zastřešení nádvoří SMS Campusu v Mönchengladbachu, Německo

Technologie spojují, a to je i případ nově otevřeného SMS Campusu v německém Mönchengladbachu. Společnost FormTL, zákazník Dlubal Software, navrhla působivou střešní konstrukci spojující jednotlivé budovy ve dvoře, která chrání vnitřní nádvoří před větrem a povětrnostními vlivy.

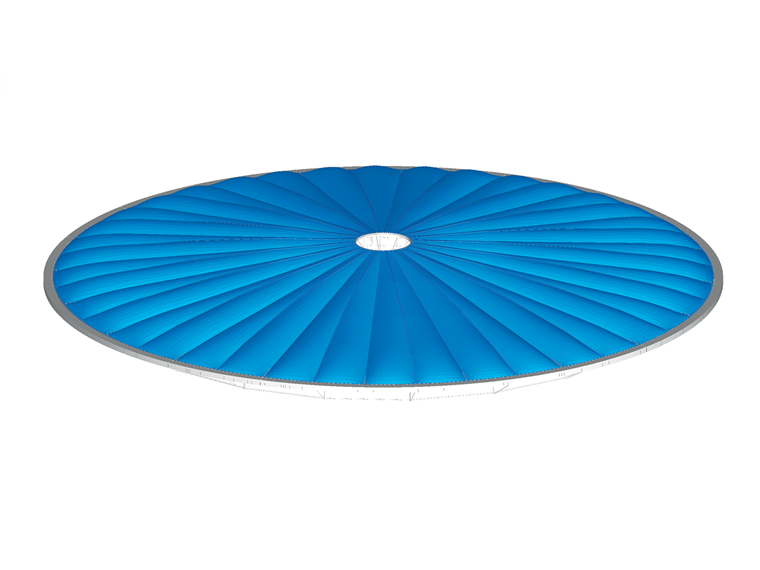

Model 005027 | Zastřešení nádvoří SMS Campusu v Mönchengladbachu, Německo
302x
Zastřešení nádvoří SMS Campusu v Mönchengladbachu, Německo

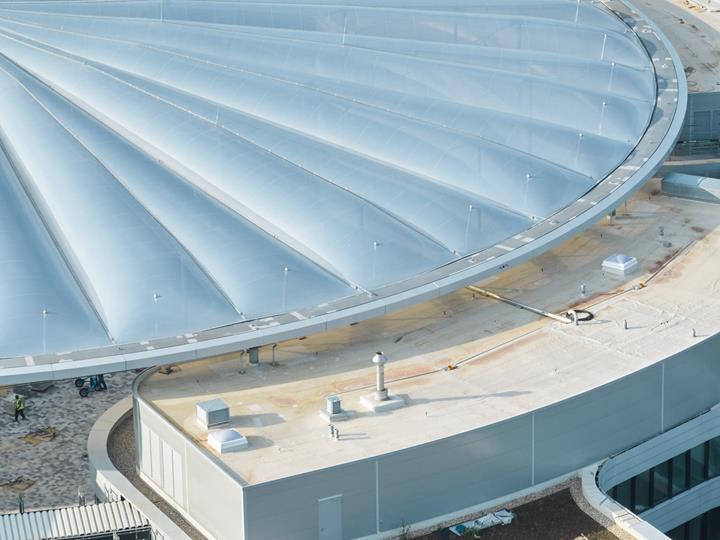

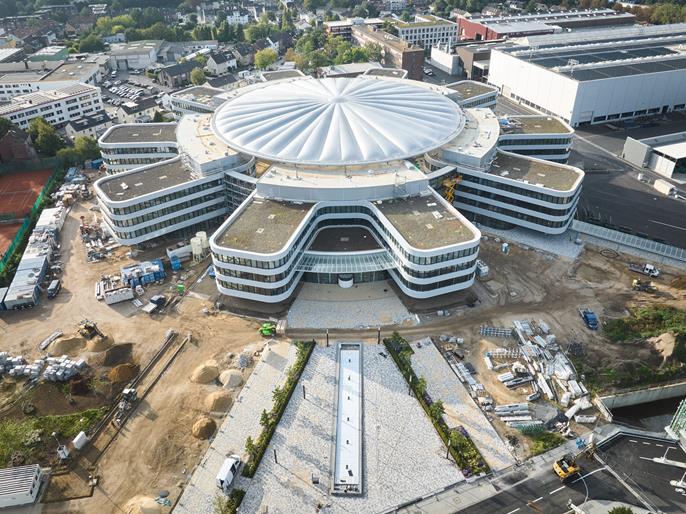

Seit Mai 2024 befinden sich alle Standorte der SMS Group an einem einzigen Ort. Mit seinen fünf Büromodulen bilden diese eine zahnradartige Struktur. Über den Innenhof spannt sich in 20 m Höhe ein Folienkissendach mit einem Durchmesser von 82 m. Das Dach hat eine Gesamtfläche von 5 100 m² und ermöglicht einen trockenen Wechsel der über 2000 Mitarbeitenden zwischen den Gebäuden.

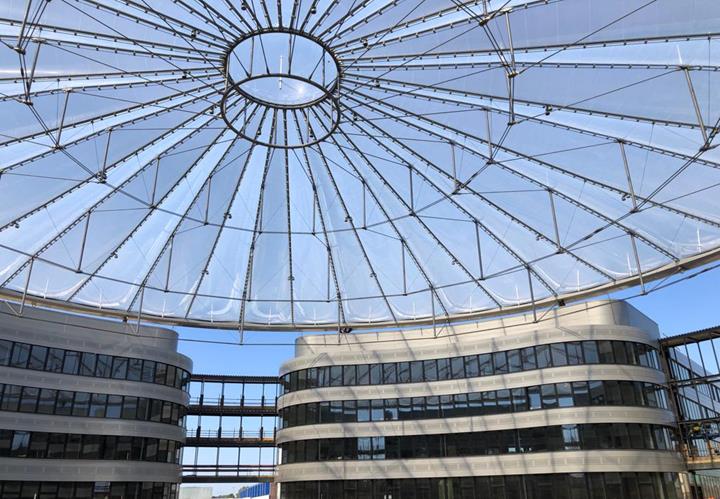

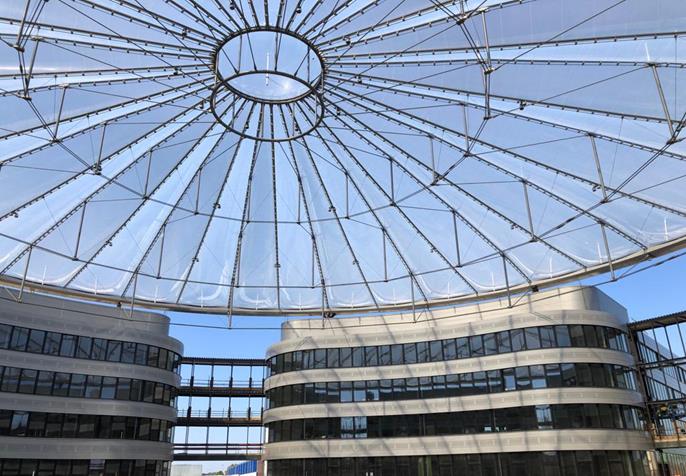

Die technische Bearbeitung der Dachkonstruktion sowie die Tragwerksplanung für Seil- und Stahlbau übernahm der Dlubal-Kunde formTL, um eine zugbeanspruchte Seilkonstruktion nach dem Geigerdome-Prinzip zu ermöglichen. Als Grundlage dient hier ein Druckring mit einem umlaufenden Stahlkastenträger sowie 40 unterspannten Radialseilen mit doppelter Seilschar.

Zusätzlich entwickelten die Ingenieure von formTL Seilknoten, die Aufständerung für die ETFE-Kissen, den Stahlkastenträger sowie die Anschlüsse des Seilnetzes an den Druckring. Dessen schwimmende Lagerung auf den massiven Modulgebäuden mit einem Festlager, einem radial verschieblichen Lager gegenüber und acht weiteren Gleitlagern sorgt für sicheren Halt.

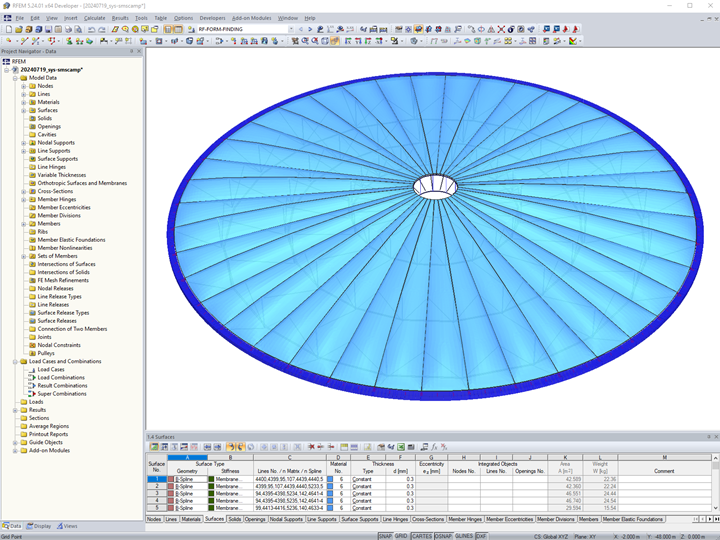

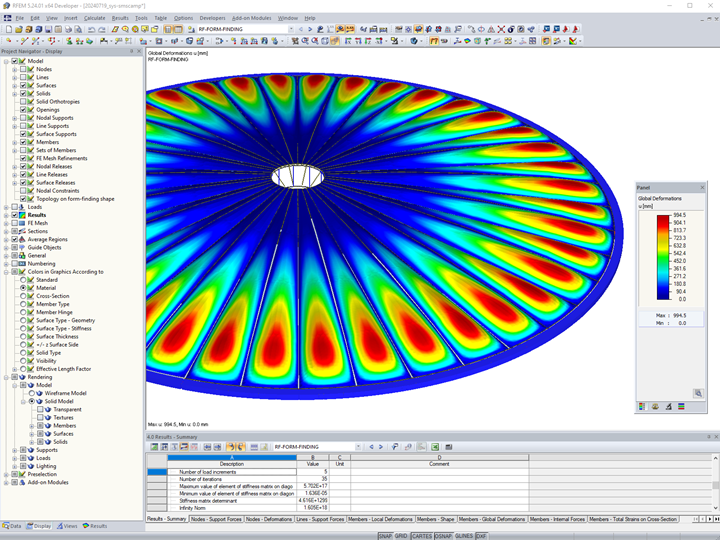

Mit dieser Innenhofüberdachung schuf der Dlubal-Kunde formTL unter Nutzung von RFEM ein sehr interessantes Kundenprojekt.

Místo
SMS group GmbH
Am SMS Campus 1
41069 Mönchengladbach
Německo
Investor SMS Group GmbH, Mönchengladbach, Německo
www.sms-group.com
Architektonický návrh
Hartmann Architects BDA, Moenchengladbach, Německo
www.hartmann-architekten.de
Statika Kempen Krause Ingenieure, Cáchy, Německo
www.kempenkrause.de
Zastřešení nádvoří Pfeifer Structures, Buxheim (Memmingen), Německo
www.pfeifer.info
Konstrukční, montážní a prováděcí projekt Geigerovy kupole formTL ingenieure für tragwerk und leichtbau gmbh, Radolfzell, Německo
www.form-tl.de

Specifikace projektu

Údaje o modelu

Počet uzlů 6330
Počet linií 6500
Počet prutů 6260
Počet ploch 320
Počet zatěžovacích stavů 1
Celková hmotnost 246,455 t
Rozměry (metrické) 80,561 x 80,561 x 10,328 m
Rozměry (imperiální) 264.31 x 264.31 x 33.88 feet
Verze programu 5.34.02
