Zohlednění fází výstavby v programu RFEM
Celkový počet: 4
Analýza fází výstavby (CSA) | Funkce
- Jednoduchá definice fází výstavby v programu RFEM s vizualizací
- Přidání, odebrání, změny a opětná aktivace prutových, plošných a objemových prvků a jejich vlastností (např. prutové a liniové klouby, stupně volnosti podpor atd.)
- Automatická a ruční kombinatorika s kombinacemi zatížení v jednotlivých fázích výstavby (např. pro zohlednění montážních zatížení, montážních jeřábů atd.)
- Zohlednění nelineárních účinků, jako například neúčinnosti tahových prutů nebo nelineárních podpor
- Interakce s jinými addony, jako je např. Nelineární chování materiálu, Stabilita konstrukce, Form-finding atd.
- Číselné a grafické zobrazení výsledků pro jednotlivé fáze výstavby
- Podrobný tiskový protokol se všemi údaji o modelu a zatíženích pro každou fázi výstavby

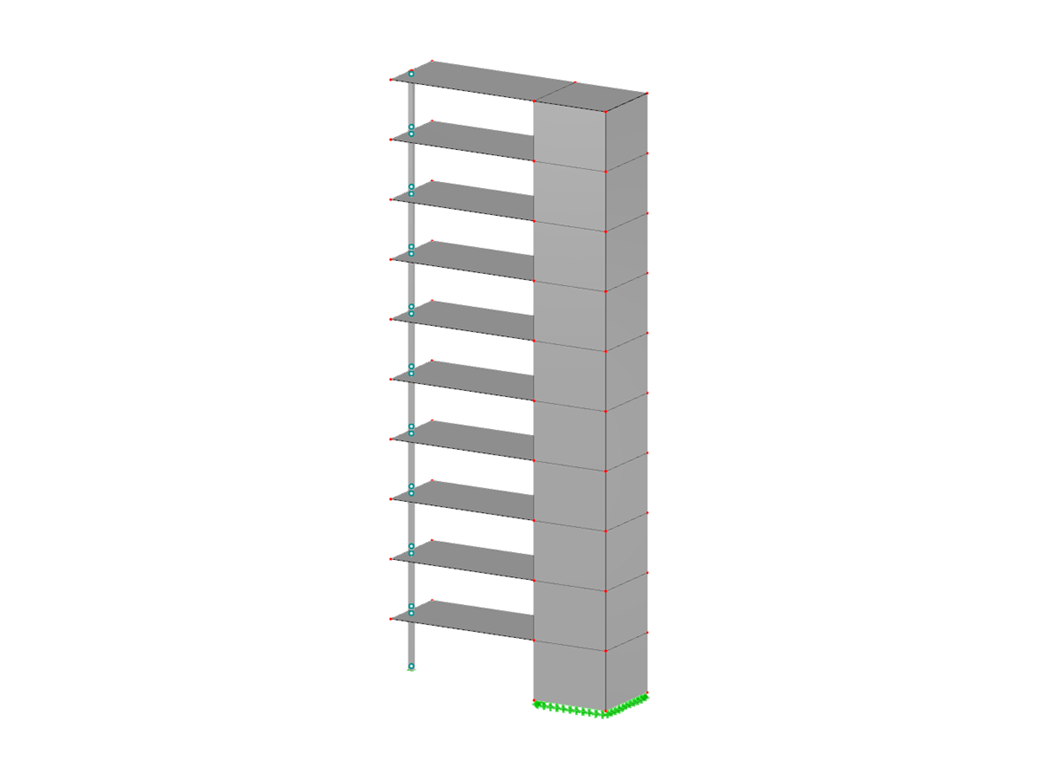

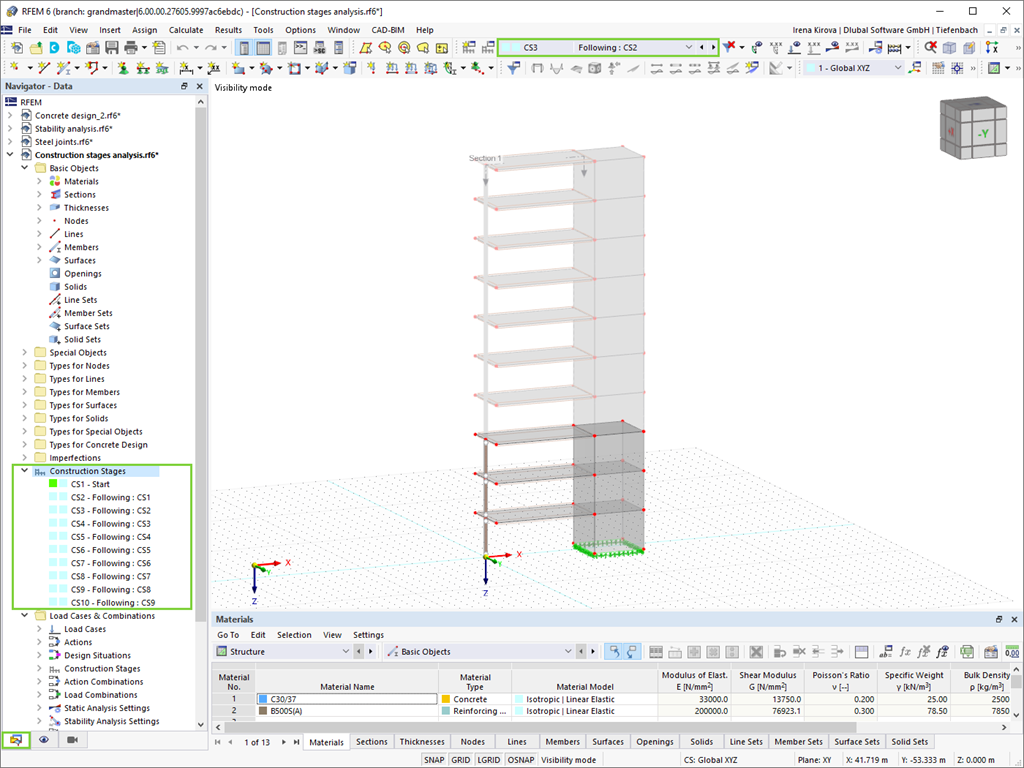

Analýza fází výstavby (CSA) | Vstupní údaje pro fáze výstavby
Máte v programu RFEM vytvořenou celou konstrukci? Výborně, nyní můžete jednotlivé konstrukční prvky a zatěžovací stavy přiřadit k příslušným fázím výstavby. Přitom můžete pro každou fázi výstavby upravit například definice kloubů prutů a podpor.

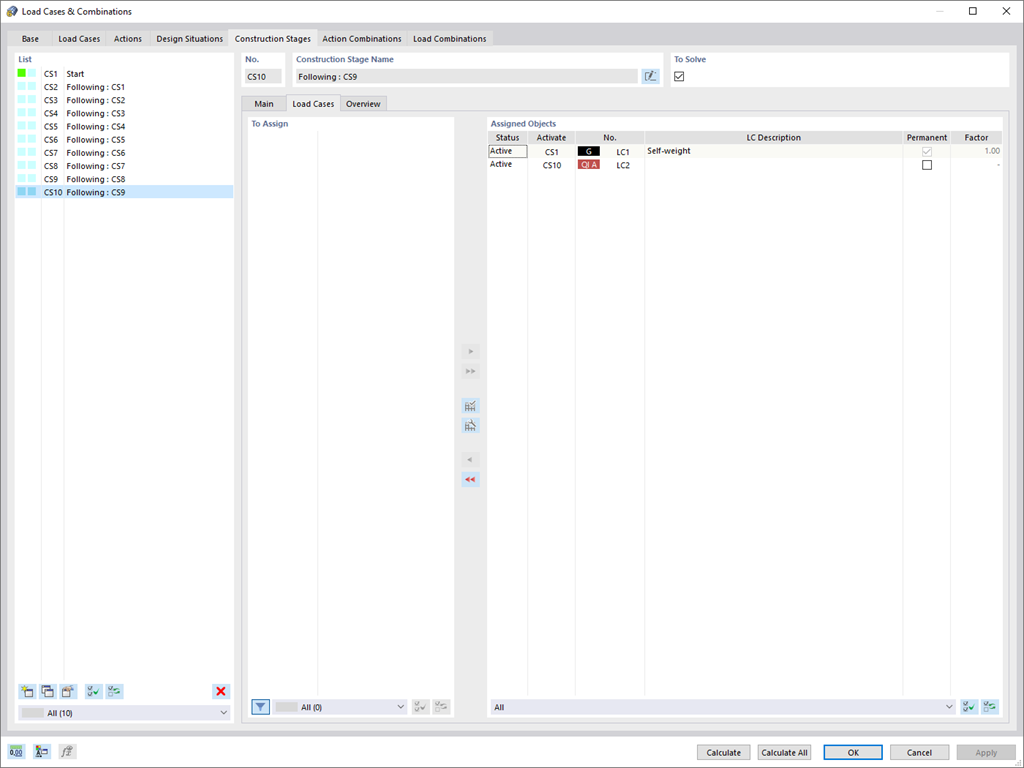

Modelujte tak změny konstrukčního systému, ke kterým dochází při postupné injektáži mostních nosníků nebo při poklesu sloupů. Následně přiřaďte zatěžovací stavy vytvořené v programu RFEM jednotlivým fázím výstavby jako stálá nebo nestálá zatížení.
Věděli jste, že...? Pomocí kombinatoriky můžete stálá a nestálá zatížení superponovat v kombinacích zatížení. Můžete tak například stanovit maximální vnitřní síly z různých poloh jeřábu nebo zohlednit dočasná montážní zatížení, která jsou k dispozici pouze v jedné fázi výstavby.
Analýza fází výstavby (CSA) | Výpočet
Pokud se vyskytnou geometrické rozdíly mezi ideálním systémem a systémem deformovaným v důsledku předchozí fáze výstavby, interně se porovnají. Přitom vznikne nový systém na základě zatížení systému z předchozí fáze výstavby. Výpočet probíhá nelineárně.

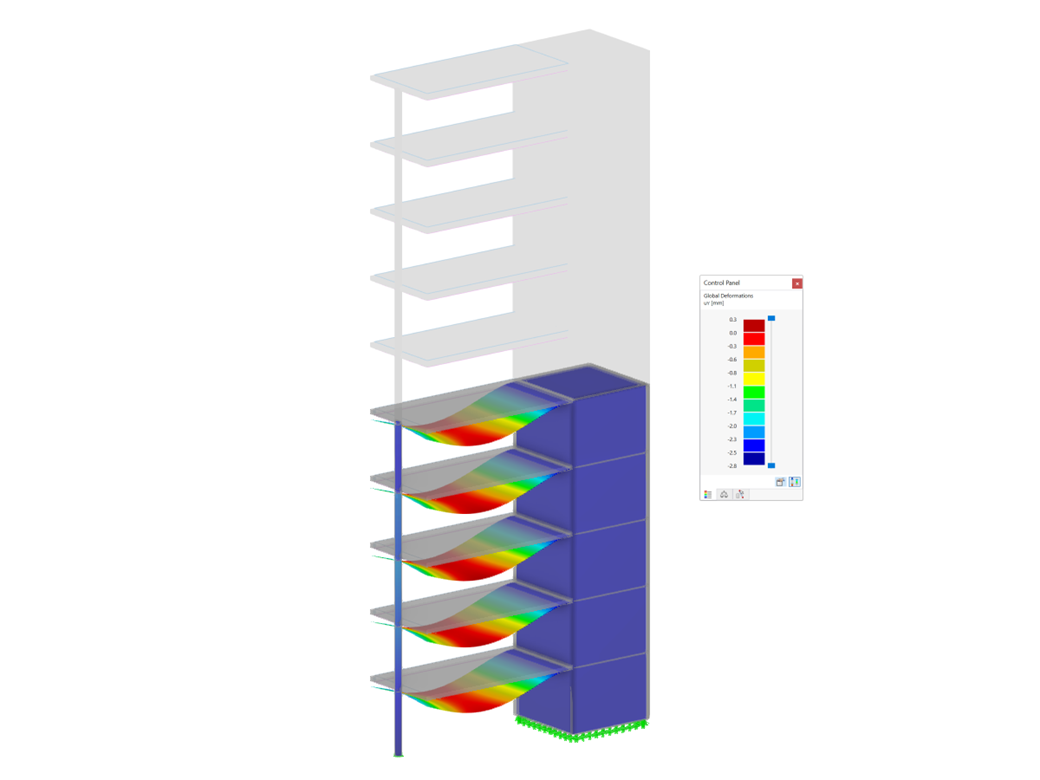

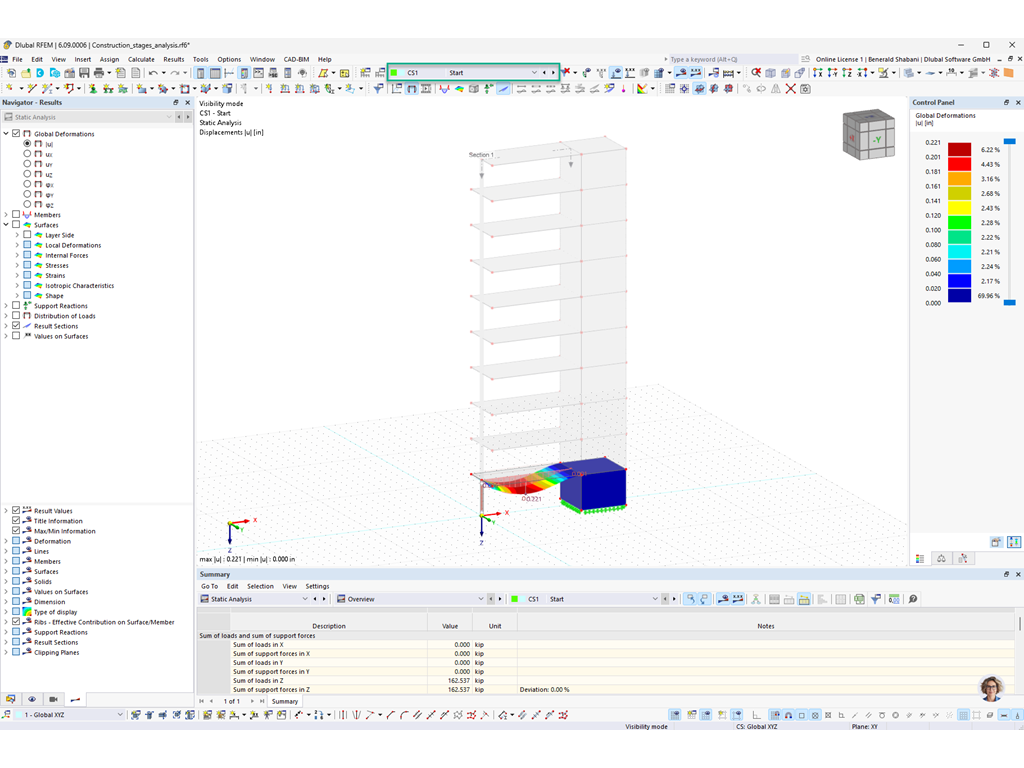

Analýza fází výstavby (CSA) | Výsledky a export
Proběhl výpočet úspěšně? Nyní si můžete výsledky jednotlivých fází výstavby prohlédnout v programu RFEM v grafickém okně i v tabulce. Program RFEM přitom umožňuje zohlednit fáze výstavby v kombinacích a zahrnout je do posouzení.
