Учёт стадий строительства в RFEM
Всего позиций: 4
Расчёт стадий строительства (CSA) | Характеристики
- Простое задание стадий строительства в конструкции RFEM, включая визуализацию
- Добавление, удаление, изменение и повторная активация элементов стержней, поверхностей и тел, а также их свойств (например, шарниров стержней и линий, степеней свободы для опор и т. д.)
- Автоматическая и ручная комбинаторика с сочетаниями нагрузок на отдельных стадиях строительства (например, для учёта монтажных нагрузок, монтажных кранов и других нагрузок)
- Учет нелинейных эффектов, таких как выход из работы растянутого стержня или нелинейные опоры
- Взаимодействие с другими аддонами, такими как z. B. Нелинейная работа материала, Устойчивость конструкции, -rstab-9/additional-analyses/form-finding/form-finding и т.д.
- Изображение результатов в цифровом и графическом виде для отдельных стадий строительства
- Подробный протокол результатов со всеми данными по моделям и нагрузкам для каждой стадии строительства

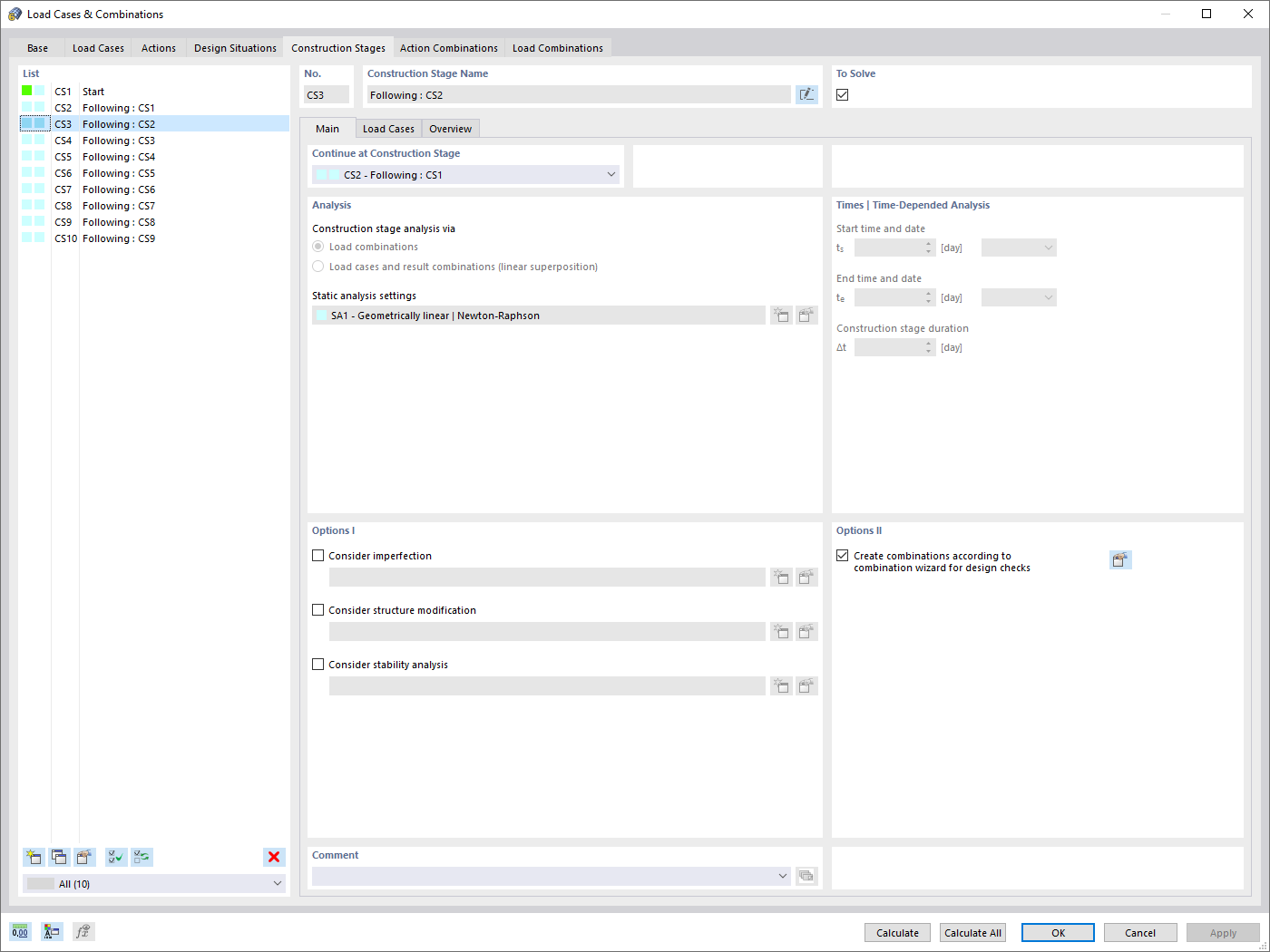

Расчёт стадий строительства (CSA) | Ввод стадий строительства

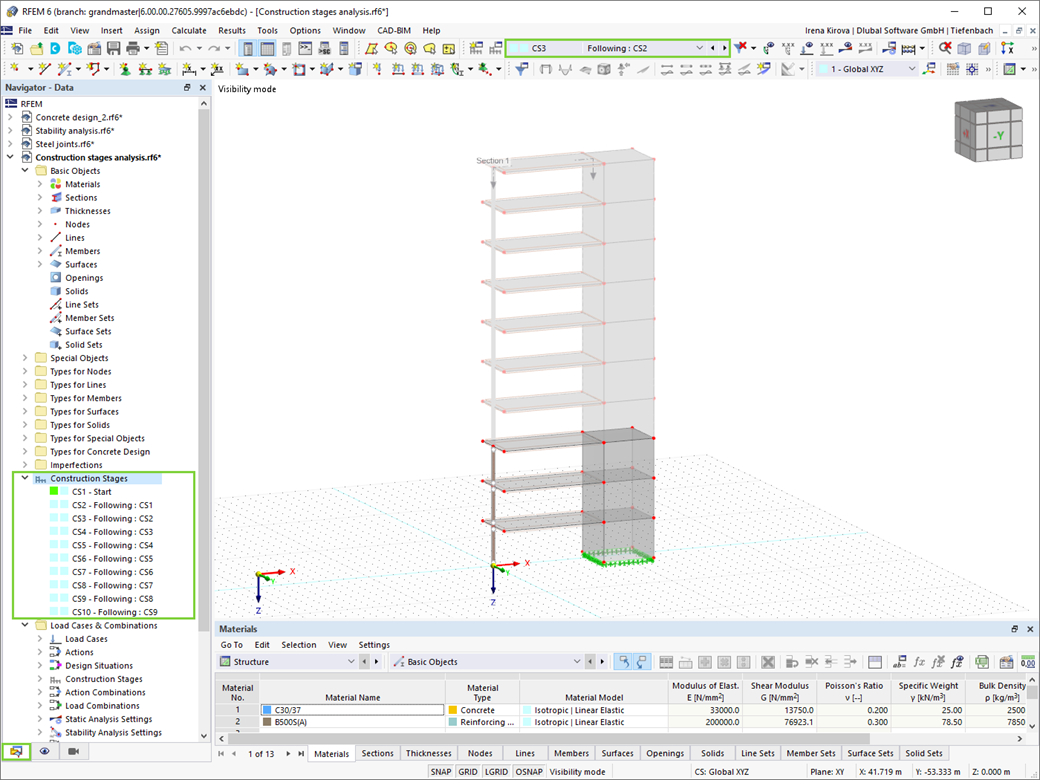

Вы создали всю конструкцию в RFEM? Отлично, теперь можно придать отдельные конструктивные элементы и загружения соответствующим стадиям строительства. Например, на каждой стадии строительства можно изменить определения высвобождений стержней и опор.
Таким образом, вы можете моделировать изменения конструкции, которые происходят во время постепенной заливки мостовых балок или во время монтажа колонн. Затем придайте загружения, созданные в RFEM, к стадиям строительства как постоянные или непостоянные нагрузки.
Знаете ли вы, что...? Комбинаторика позволяет накладывать постоянные и непостоянные нагрузки в сочетаниях нагрузок. Таким образом, вы можете определить максимальные внутренние силы для различных положений крана или учесть временные монтажные нагрузки, доступные только на одной стадии строительства.
Расчёт стадий строительства (CSA) | Расчёт
Если между идеальной и деформированной конструктивной системой из предыдущего этапа строительства возникают геометрические различия, то они сравниваются в программе. Следующая стадия строительства возводится поверх напряженной системы из предыдущего этапа строительства. Этот расчет является нелинейным.

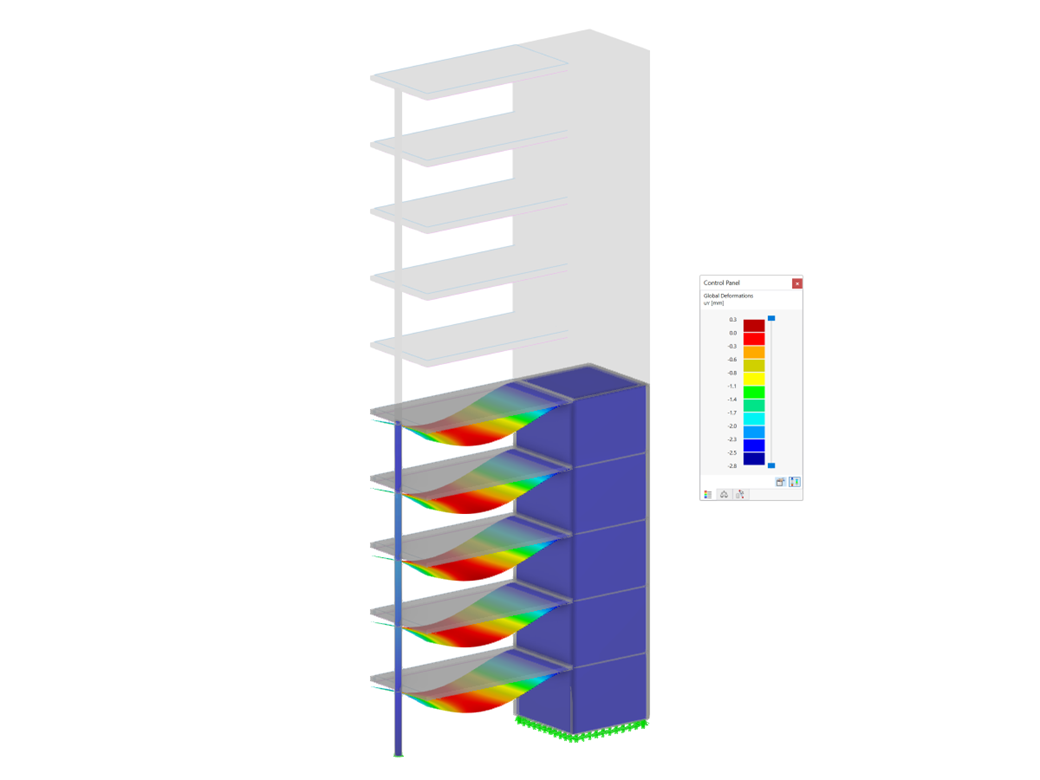

Расчёт стадий строительства (CSA) | Результаты и экспорт
Расчет был успешным? Теперь вы можете просматривать результаты отдельных стадий строительства в графическом и табличном виде прямо в RFEM. Кроме того, RFEM позволяет учитывать стадии строительства в комбинаторике и включать их в дальнейший расчет.
-
Запросить онлайн-презентацию продуктаПопробуйте Dlubal Software: запланируйте онлайн-демонстрацию продуктов сегодня!
-
Полная версия бесплатно на 90 днейСамый эффективный способ познакомиться с программным обеспечением Dlubal - это попробовать его самостоятельно.
-
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Связаться с отделом продажСпециалисты Dlubal к вашим услугам!
Интернет-магазин
Составьте свой индивидуальный пакет программ и узнайте все цены онлайн!
Рассчитать стоимость
Общая сумма 1 760,00 USD
Цена действительна для Соединенные Штаты.
Длительность: 01:02:16 min
Длительность: 01:10:58 min
Длительность: 01:03:52 min
Длительность: 01:00:08 min
Длительность: 00:55:53 min
Длительность: 01:02:19 min
Функции продукта
Длительность: 00:00:33 min
Длительность: 00:48:53 min
Длительность: 00:57:50 min

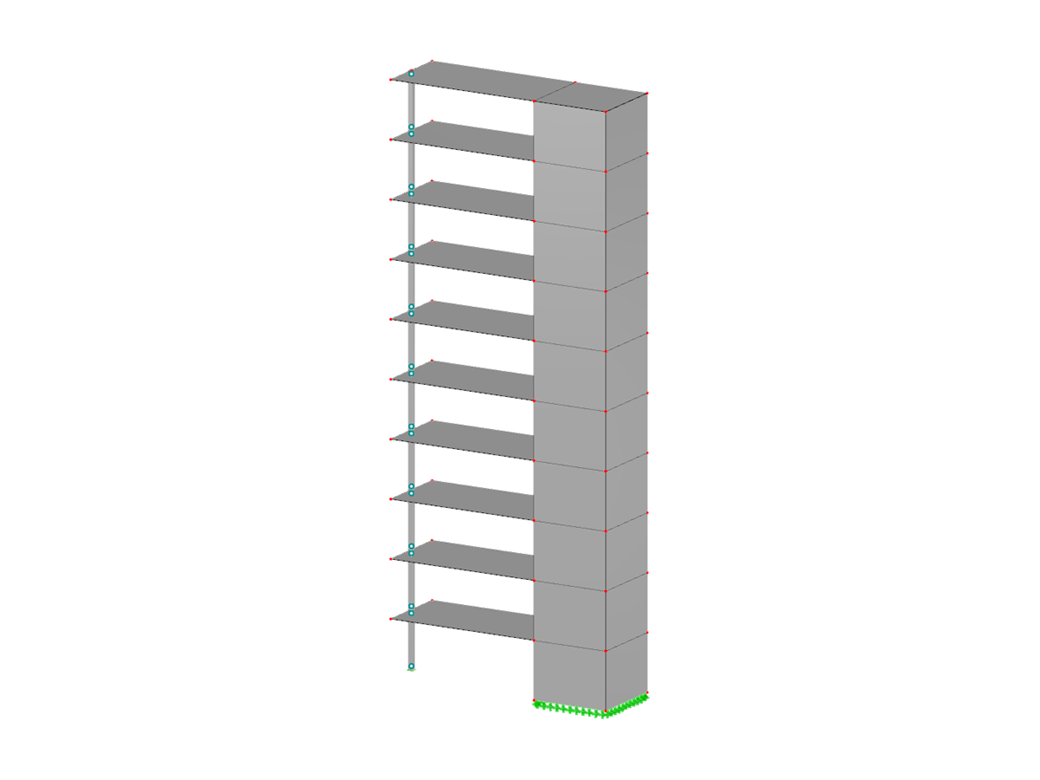

При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. Задача, описанная в данной статье, состоит в том, чтобы рассмотреть этажи дома как отдельные стадии строительства. Данные вводятся с помощью программы C#, поэтому пользователю не нужно вводить элементы отдельных этажей вручную.
Аддон Расчёт стадий строительства (CSA) позволяет рассчитывать конструкции, состоящие из стержней, поверхностей и тел в программе RFEM 6 с учётом конкретных стадий строительства, связанных с процессом строительства. Это важно, поскольку здания возводятся не сразу, а путем постепенного объединения отдельных конструктивных компонентов. Отдельные этапы, на которых к зданию добавляются конструктивные элементы и нагрузки, называются стадией строительства, а сам процесс называется процессом строительства.
Расчёт сложных конструкций методом конечных элементов обычно выполняется для всей модели. Однако возведение таких конструкций представляет собой многоэтапный процесс, в котором окончательная форма здания создается путем объединения отдельных конструктивных компонентов. Во избежание ошибок при расчёте всей модели, необходимо учитывать влияние процесса строительства. В RFEM 6 это возможно с помощью аддона Расчёт стадий строительства (CSA).
В аддоне Расчёт стадий строительства (CSA) у вас есть возможность изменить объект и свойства расчёта стержней, поверхностей и т.д. на отдельных стадиях строительства.

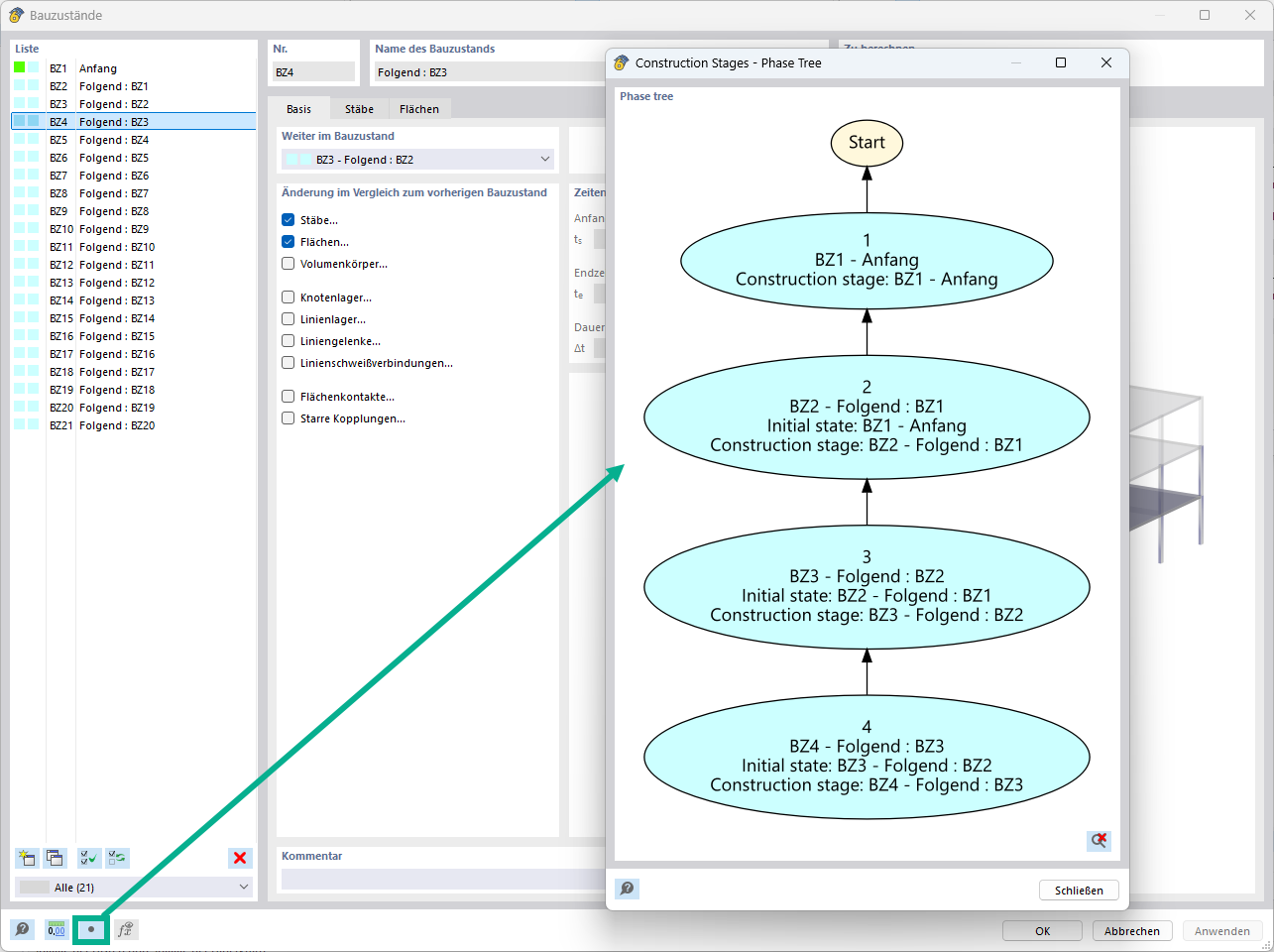

При задании стадий строительства и нагрузок вы можете изобразить взаимосвязи графически, используя блок-диаграммы.

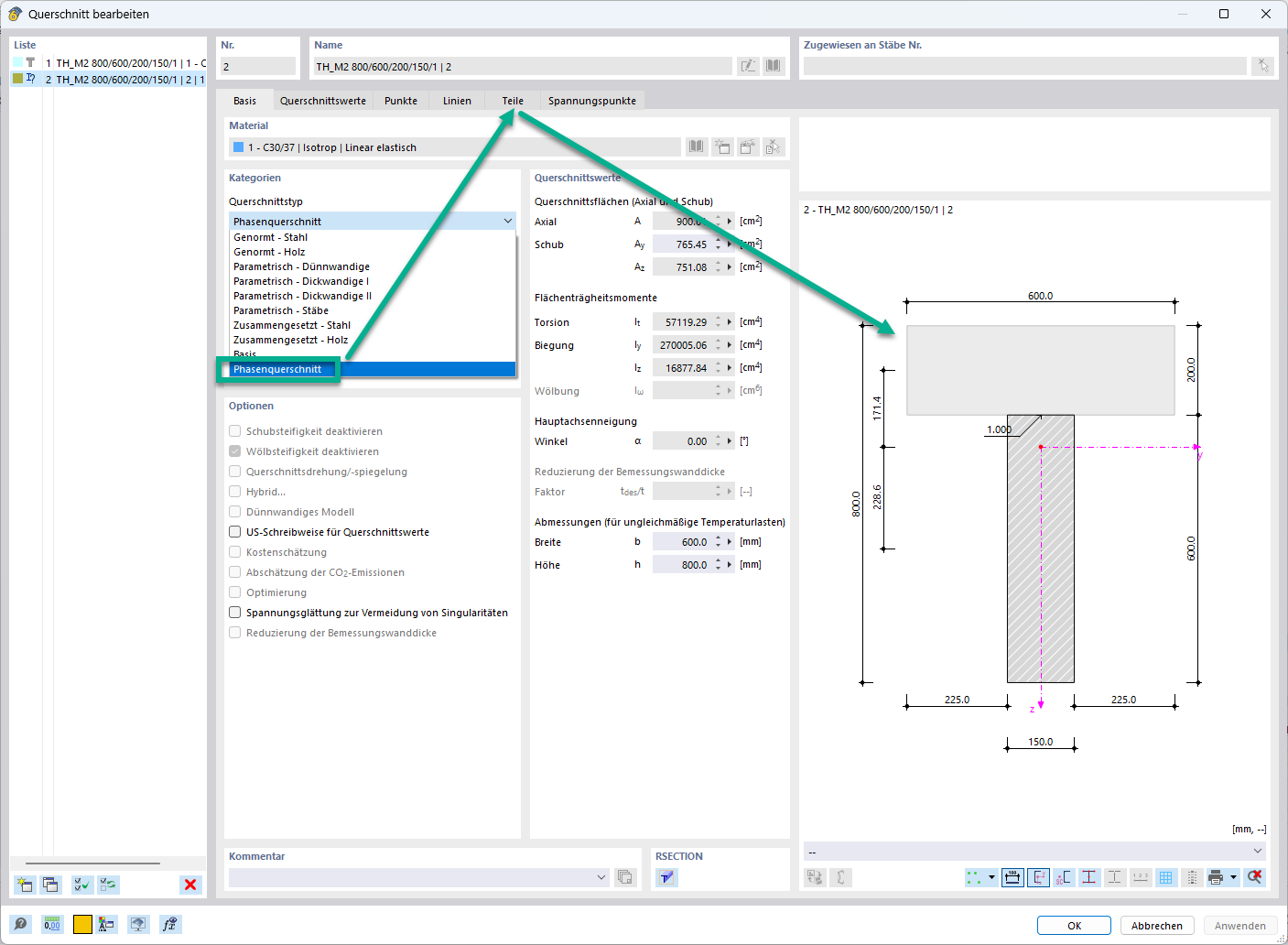

В аддоне Расчёт стадий строительства (CSA) можно использовать составные сечения, применяя фазы сечения. Это позволяет активировать и деактивировать части сечения типа «Параметрическое - Массивное II» на всех стадиях строительства.
По сравнению с дополнительным модулем RF-STAGES (RFEM 5) в аддон Расчёт стадий строительства (CSA) для RFEM 6 были добавлены следующие новые функции:
- Учёт стадий строительства на уровне RFEM
- Интеграция расчёта стадии строительства в комбинаторику RFEM
- Поддержка дополнительных конструктивных элементов, таких как линейные шарниры
- Анализ альтернативных процессов строительства в модели
- Реактивация элементов
