Скачайте модель данной железобетонной конструкции и откройте ее в программе для расчета конструкций RFEM.
Эта модель использовалась, в частности, в технической статье 1543.
- Программа RFEM для студентов | Часть 3
- Программа RFEM для студентов | Часть 3
- Программа RFEM для студентов | Часть 3
- Программа RFEM для студентов | Часть 3
- Программа RFEM для студентов | Часть 3
- Программа RFEM для студентов | Часть 3
- RFEM и Revit для студентов Мюнхенского технического университета
- Расчет смещения этажа при сейсмических нагрузках по норме ASCE 7-16
- T&T 009 | Нагрузки - Копирование нагрузок

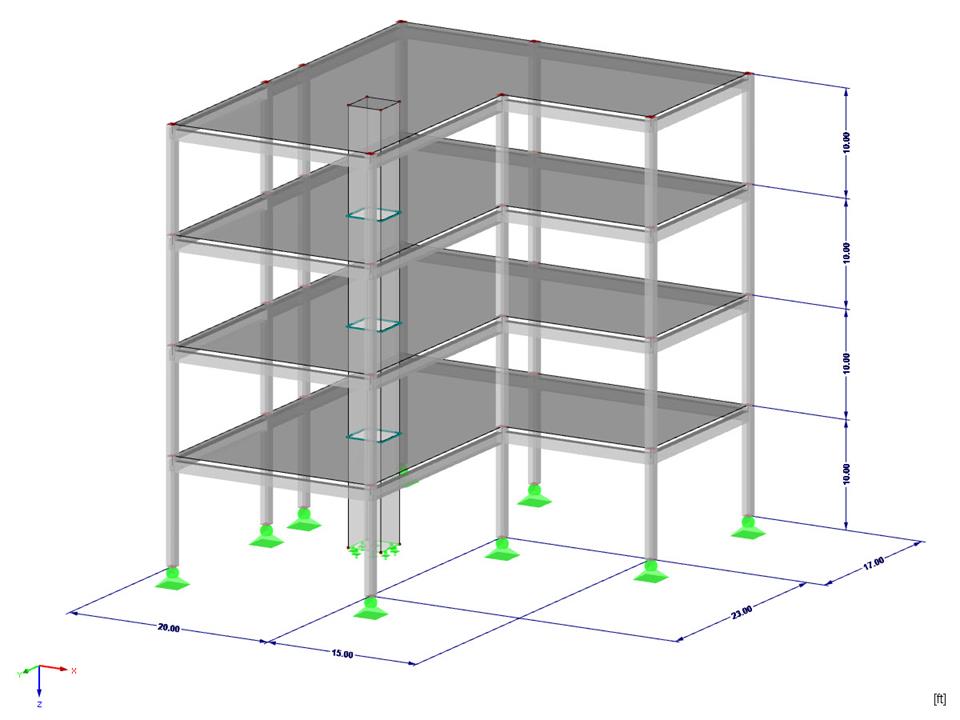

Железобетонная 3D конструкция
Количество узлов | 67 |
Количество линий | 108 |
Количество стержней | 72 |
Количество поверхностей | 20 |
Количество тел | 0 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 318,207 t |
Размеры (метрические) | 10,668 x 12,195 x 12,192 m |
Размеры (имперские) | 35 x 40.01 x 40 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
