Laden Sie hier das Modell eines Stahlbetontragwerks herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wurde unter anderem für den Fachbeitrag 1543 verwendet.
Modell verwendet in
- RFEM für Studenten | Teil 3
- RFEM für Studenten | Teil 3
- RFEM für Studenten | Teil 3
- RFEM für Studenten | Teil 3
- RFEM für Studenten | Teil 3
- RFEM für Studenten | Teil 3
- RFEM und Revit für Studenten der TU München
- Ermittlung der Geschossverschiebung nach ASCE 7-16 unter Erdbebenlasten
- T&T 009 | Lasten - Belastung mit kopieren

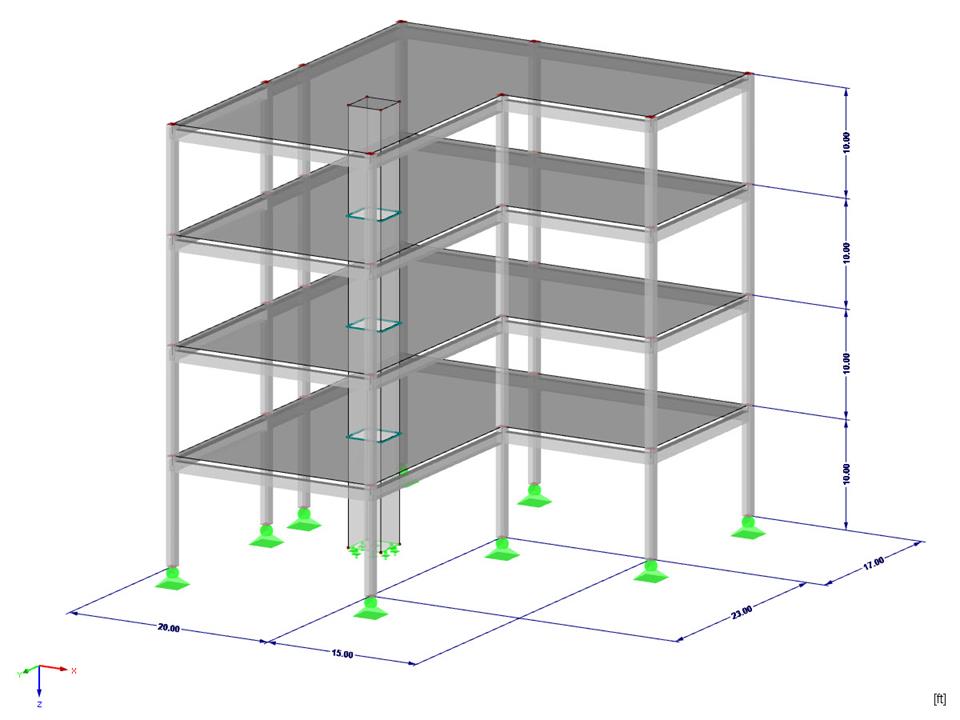

Stahlbetontragwerk
| Anzahl Knoten | 67 |
| Anzahl Linien | 108 |
| Anzahl Stäbe | 72 |
| Anzahl Flächen | 20 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 318.207 t |
| Abmessungen (metrisch) | 10.668 x 12.195 x 12.192 m |
| Abmessungen (imperial) | 35 x 40.01 x 40 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
