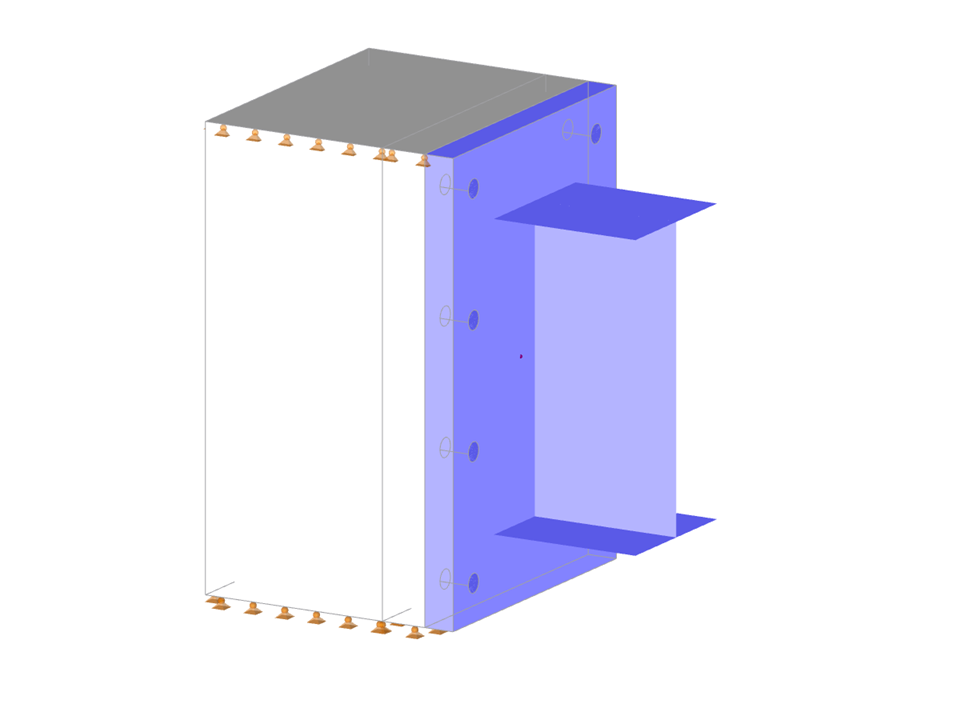

Model 004561 | Kotevní deska pro I-profil
  • Popis
  • Recenze (0)

Parametrizace připojení ocelového I-profilu k betonovému bloku, rozměry přípojné desky a betonového bloku lze upravit, stejně jako rozměry (průměr a délka) a umístění kotevních šroubů.


Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Kotevní deska pro I-profil

Dynamicky upravitelné parametry bloku
Počet uzlů 93
Počet linií 80
Počet prutů 8
Počet ploch 44
Počet těles 3
Počet zatěžovacích stavů 3
Počet kombinací zatížení 4
Počet kombinací výsledků 2
Celková hmotnost 0,035 t
Rozměry (metrické) 0,275 x 0,200 x 0,300 m
Rozměry (imperiální) 0.9 x 0.66 x 0.98 feet
Verze programu 5.20.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
